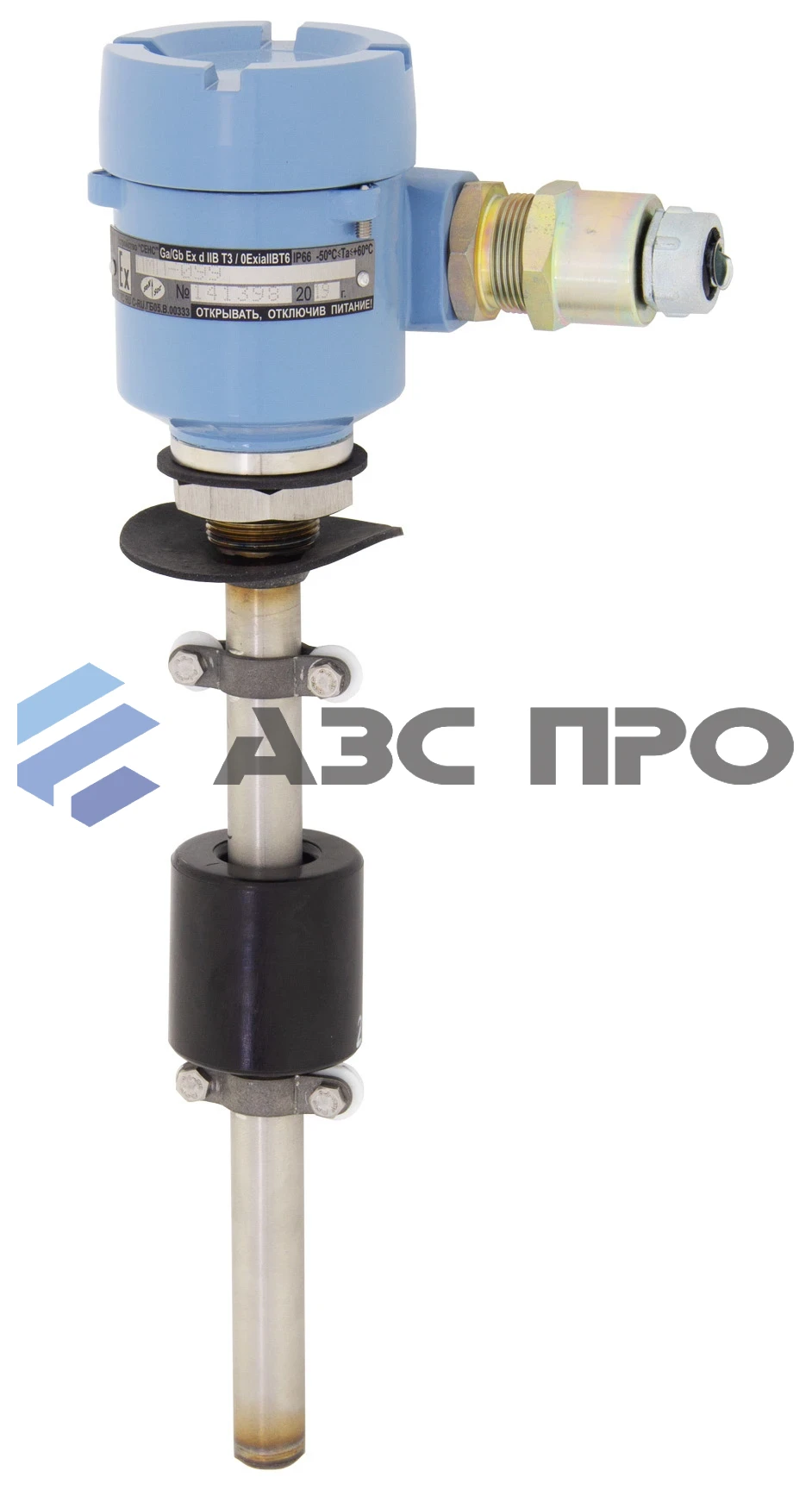

Датчик уровня ПМП-095
Применение герконовых датчиков уровня серии ПМП-066...099
Эти датчики разработаны специально для совместной работы с сигнализирующими модулями серий МС-П и МС-3 и позволяют осуществлять надежный контроль от одного до трех уровней заполнения резервуаров.
Их применяют в технологических процессах на производственных объектах для решения широкого спектра задач:
- Автоматика включения и отключения насосов.
- Предотвращение опасных случаев переполнения резервуаров.
- Автоматическое поддержание заданного уровня жидкости.
- Проверка герметичности резервуаров с двойной стенкой по изменению уровня жидкости в компенсационном бачке.
- Другие цели, где необходима высокая степень надежности контроля, достигаемая дублированием ключевых элементов (герконовых выключателей и поплавковых механизмов) и функцией самоконтроля состояния датчиков (МС-серий).
Особенности моделей:
- ПМП-066: Контролирует три верхние зоны наполненности резервуаров автозаправочных станций (АЗС): основной уровень (В = 90%), предупредительный уровень (ВА = 95%) и сигнал полной заливки (А > 95%). Аналогично применим для газовых заправок (АГЗС), где обозначены аналогичные зоны, но для газового конденсата (В = 80%, ВА = 85% и А > 85%).
- ПМП-092: Используется для проверки герметичности двойных резервуаров АЗС. Формирует сигнал тревоги при снижении уровня тосола в расширительном баке, связанного с промежуточным пространством резервуара. Устанавливается на два нижних контрольных уровня.
- ПМП-095: Служит для одновременного контроля трех уровней. Модель ПМП-095-НА-Н-В контролирует два нижних и один верхний уровень, тогда как ПМП-095-Н-В-ВА следит за одним нижним и двумя верхними уровнями. Рекомендуется для использования в резервуарах АЗС и других аналогичных ситуациях, где важно своевременное обнаружение предельных состояний или поддержка автоподдержания уровня.
- ПМП-099: Эти универсальные датчики предоставляют гибкую схему организации пунктов контроля:
- ПМП-099...-Н... контролирует единственный нижний уровень.
- ПМП-099...-В... наблюдает за единственным верхним уровнем.
- ПМП-099...-В...-ВА... проверяет два верхних уровня.
- ПМП-099...-НА...-Н... осуществляет контроль двух нижних уровней.
- ПМП-099...-Н...-В... совмещает контроль нижнего и верхнего уровней.
Устройство и работа
Конструктивно и функционально эти датчики схожи с моделями серии ПМП-052 с выходом W5DНЗ. Все датчики ПМП-066...099 выпускаются исключительно в миниатюрном исполнении корпуса «ЕМ».
Подробные технические характеристики
| Исполнение | -066 | -092 | -095 | -099 | |||
|---|---|---|---|---|---|---|---|
| Число контрольных (контролируемых) уровней | 3 | 2 | 3 | 1 или 2 | |||
| Контролируемые уровни (направление срабатывания)1) | В – ВА – А | НА – Н | НА – Н – В; Н – В – ВА |
Н; В; НА – Н; В – ВА; Н – В |
|||
| Длина направляющей, мм | от 100 до 6000 (до 3000 – транспортное исп.; до 2000 – инверсное исп.); от 250 до 5000 (исп. PVDF) |
||||||
| Материалы, контактирующие со средой | PVDF, фторопласт Ф-4 – для исп. PVDF, для остальных: направляющая – сталь марки 12Х18Н10Т; ограничитель – фторопласт Ф-4, сталь марки 12Х18Н10Т; крепление – по заказу (сталь 09Г2С, покрытая гальваническим цинком или сталь 12Х18Н10Т); поплавок – по заказу (вспененный эбонит, покрытый ФЛК-2 или ФЛК-9; сталь 12Х18Н10Т; сферопластик ЭДС-7АП, покрытый ЭЛД-130 (ЭЛД-13Г)) |
||||||
| Тип выхода | контакт геркона, шунтируемый диодом. Нагрузочные параметры: напряжение (импульсное, переменной полярности) – не более ±15 В; ток – не более 50 мА; мощность – не более 5 Вт |
||||||
| Пределы погрешности установки контрольного уровня, мм | ±5 | ||||||
| Параметры контролируемой среды | температура, ℃ | от -502) до +80 (до +125 по согласованию с изготовителем, кроме исп. PVDF) | |||||
| рабочее давление, МПа, не более | 2,5 (0,07 для исп. PVDF) | ||||||
| плотность, кг/м³ | от 500 до 1500 | ||||||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||||||
| Диапазон температур окружающей среды, ℃ | от -50 до +60 | ||||||
| Степень защиты по ГОСТ 14254 | IР66 | ||||||
| Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | III (при отсутствии внешнего источника питания) | ||||||
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T6…T4 X (для исп. db, PVDF); 0Ex ia IIB T6…T4 Ga X (для исп. ia) |
||||||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||||||
| Масса, кг, не более | 15 | ||||||
| Назначенный срок службы, лет | 15 (10 для исп. db) | ||||||
| Группа механического исполнения | М6 (М30 для транспортного исп.) по ГОСТ 30631; N1 по ГОСТ P 52931 – для исп. PVDF |
||||||
|
Примечания. 1) В – верхний, ВА - верхний аварийный, Н – нижний, НА - нижний аварийный, А - аварийный. 2) При условии отсутствия замерзания контролируемой среды |
|||||||
