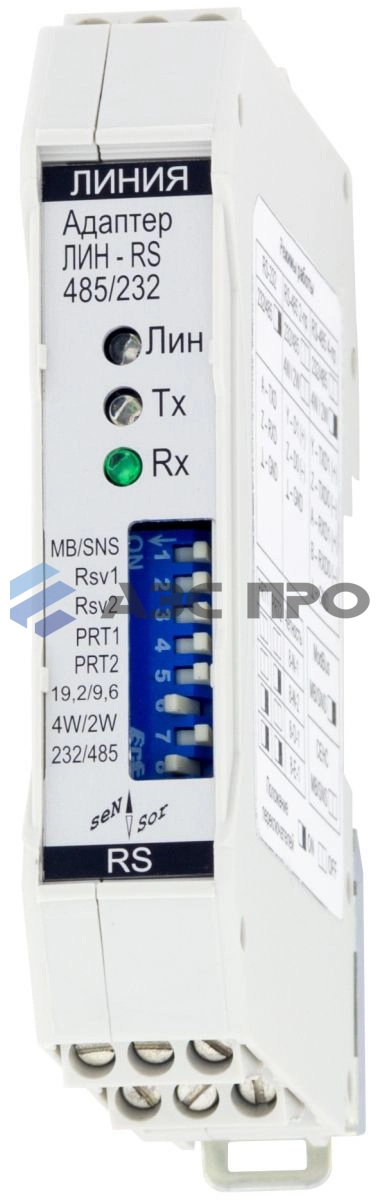

Адаптер ЛИН-RS485/232-DIN
Назначение и основные режимы работы
Адаптер ЛИН-RS485/232-DIN (-ECO) выполняет две важные функции:
1. Режим «ЛИН-RS485/232»
Предназначен для взаимного подключения устройств измерительной системы «СЕНС» (таких как ПМП, БК, БПК, ВС-5 и других) к различным устройствам автоматики, промышленным контроллерам, компьютерам и другим аппаратам с интерфейсами RS-485 или RS-232. Основной задачей адаптера в этом режиме является коммуникация по двум протоколам:
- Протокол «СЕНС» — используется для обмена данными и настройки приборов системы «СЕНС» (например, через программу «АРМ СИ СЕНС» или «Настройка датчиков и вторичных приборов»).
- Протокол Modbus RTU — применяется для передачи данных, при этом адаптер выступает в роли подчинённого устройства в сети Modbus.
2. Режим «ЛИН-Модем»
Используется для организации удалённого доступа к устройствам системы «СЕНС» через сотовые сети GSM или проводные телефонные линии с помощью внешнего проводного модема. В таком режиме адаптер обеспечивает связь с устройствами «СЕНС» и позволяет мониторить и управлять ими дистанционно.
Заключение
Адаптер ЛИН-RS485/232-DIN (-ECO) является многофункциональным решением для расширения возможностей системы «СЕНС», облегчая интеграцию её с современными промышленными системами автоматизации и телекоммуникациями.
Подробные технические характеристики
| Исполнение | -DIN | -ECO | ||
|---|---|---|---|---|
| Параметры питания устройства | номинальное напряжение, В | 9 ±0,5 | ||
| допустимое напряжение, В | от 6 до 15 | |||
| потребляемый ток, мА, не более | 70 | |||
| Параметры интерфейсов RS-485/RS-232 | поддерживаемые интерфейсы RS-232 | трёхпроводной | ||
| поддерживаемые интерфейсы RS-485 | двухпроводной, четырехпроводной | |||
| скорость обмена, бит/c | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 | |||
| бит в байте | 8 | |||
| контроль четности | чет / нечет / отсутствует | |||
| число стоповых бит | 1 / 2 | |||
| Назначенный срок службы, лет, не менее | 10 | |||
| Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | III | |||
| Сечение подключаемых проводников, мм², не более | 1,5 | |||
| Диапазон температуры окружающей среды, ℃ | от -20 до +50 | от 5 до 60 | ||
| Степень защиты по ГОСТ 14254 | IР20 | IР23 / IP54 1) | ||
| Масса, г, не более | 150 | 300 | ||
| Габаритные размеры (Ш × В × Г), мм | 17,5 × 88 × 68 | 57 × 96,5 × 94 | ||
| Примечание. 1) Возможно обеспечение степени защиты IP54 при условии заделки отверстия в нижней части корпуса (липкой лентой) и достижении плотного облегания подводимого кабеля (диамет- ром 4÷8 мм) в резиновом кольце корпуса (также с применением изоляционной липкой ленты) |
||||
