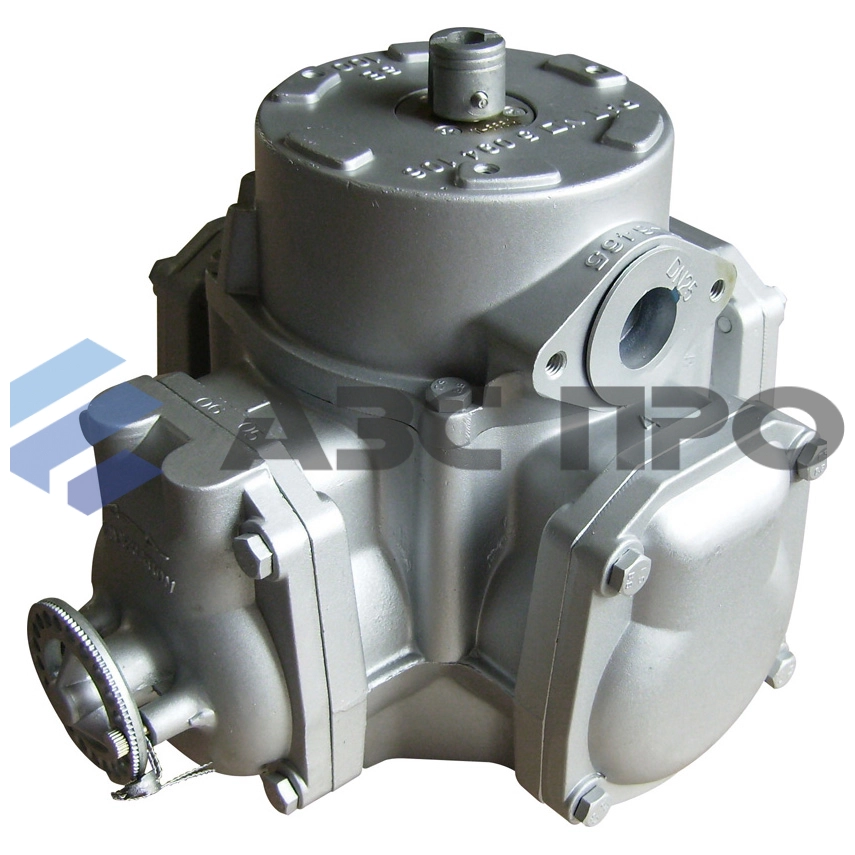

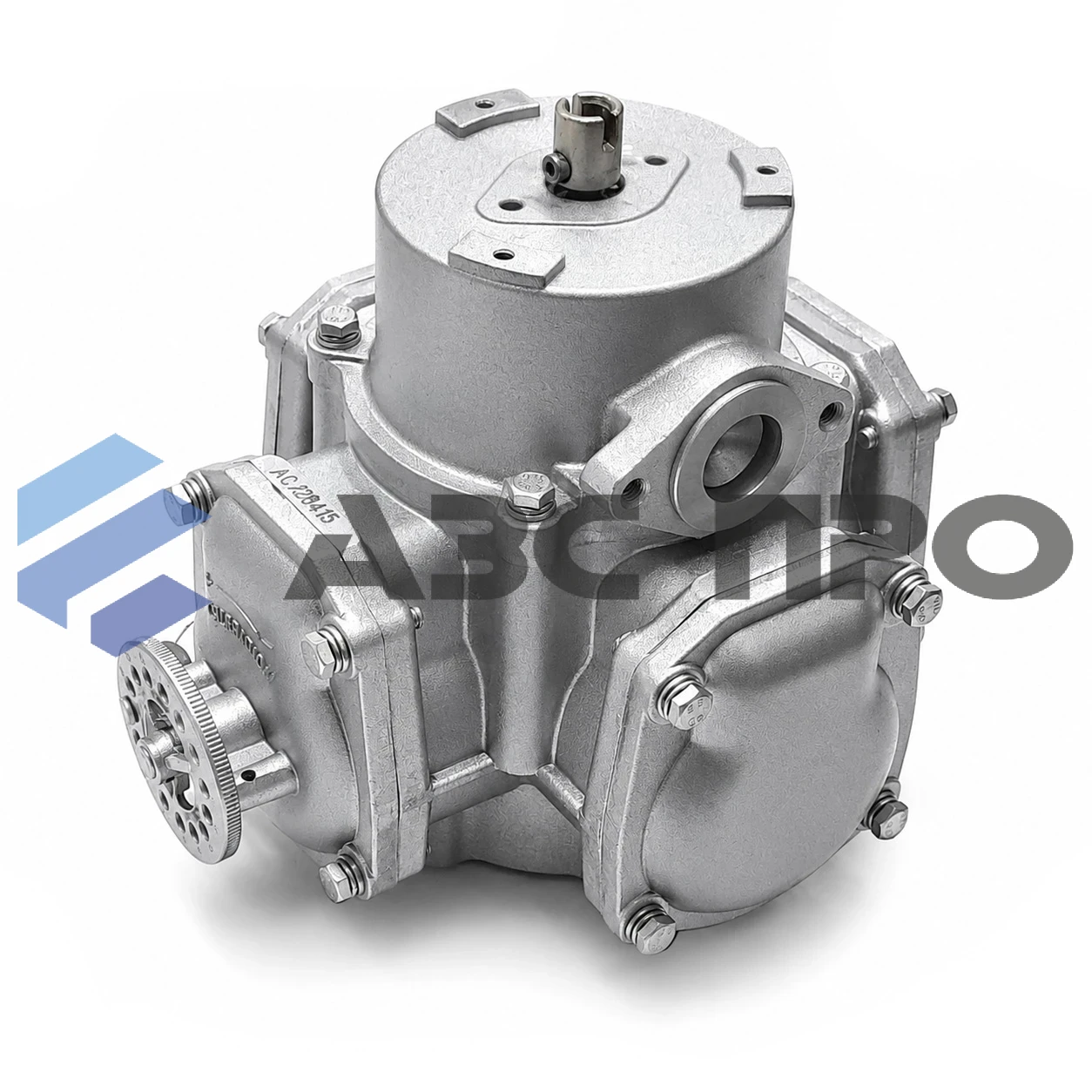

Измеритель объема RSJ-50

Измеритель объёма RSJ-50 предназначен для учета объема топлива, проходячего через топливораздаточную колонку (ТРК). Представляет собой четырехцилиндровый гидравлический двигатель, приводимый в движение протекающим через него топливом. При этом количество протекающего топлива преобразуется в количество оборотов вращения его вала. Один литр проходящего топлива поворачивает вал на 0,5 оборота, таким образом осуществляя учет объема горючего.

Устанавливается на топливо-раздаточные установки разных моделей (Топаз, Север, Шельф, Kamka и т.д.), обладает достаточно высокой точностью измерения (погрешность не более 0,25%). Основной механизм – четырехпоршневая система с манжетами, изготовленными из графитофторопласта.

Измеритель объема RSJ-50 (аналог Bennett SB-100) изготавливается в различных модификациях, имеющих минимальную производительность работы от 3 до 5 л/мин., максимум ограничен 100 л/минуту.

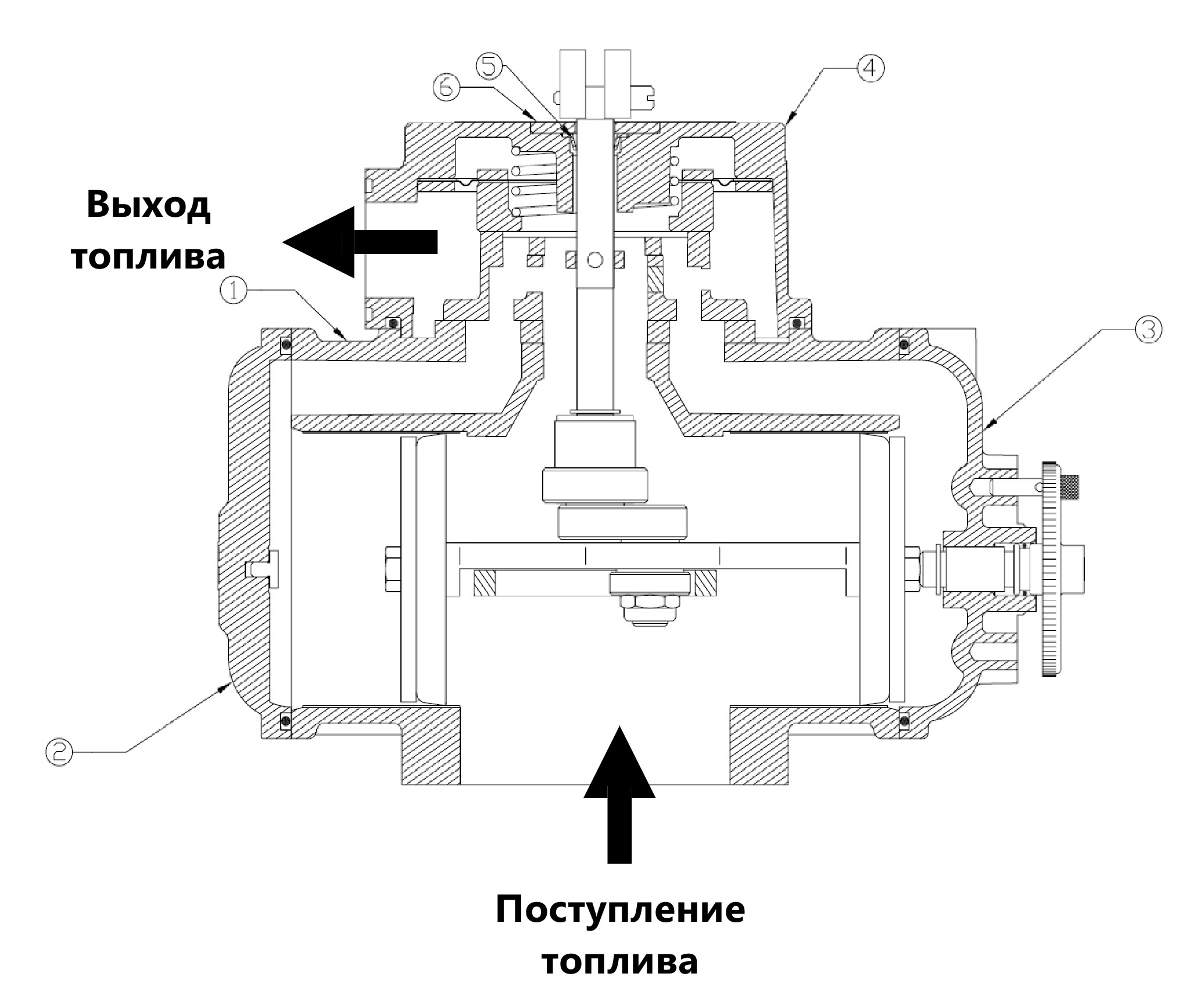

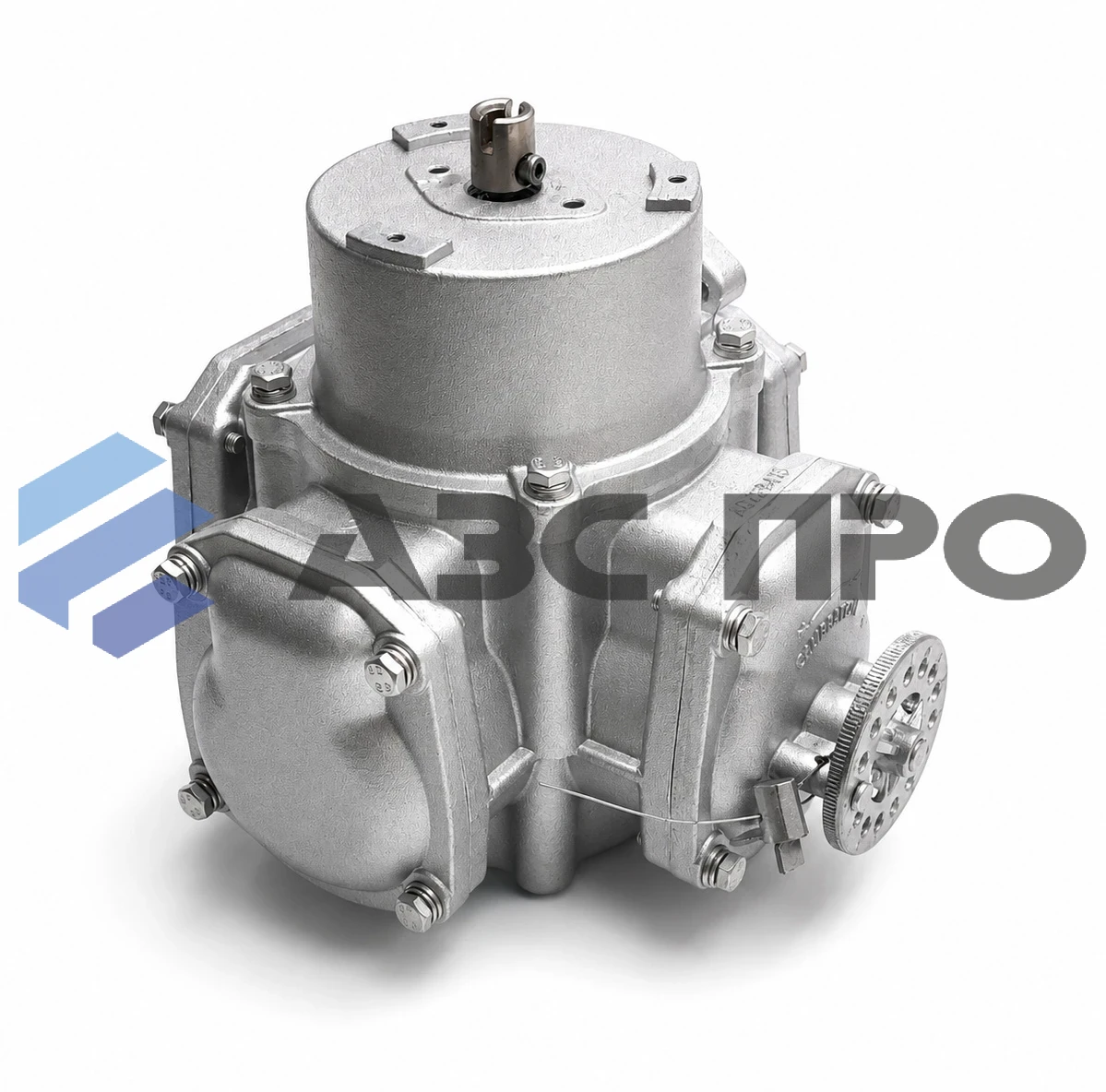

Составляющие измерителя объема:

Корпус счетчика (1) изготовлен из литого алюминия с фланцем в основании для жесткого крепления к другим компонентам с помощью четырех-шести винтов. Крышки поршневых камер (2, 3) также изготовлены из литого алюминия с уплотнительным кольцом, и каждая из них крепится к корпусу четырьмя винтами. Через крышку с калибратором (3) проходит резьбовой стержень, который ограничивает ход поршня для выполнения калибровки. Вал уплотнен уплотнительным кольцом (Примечание: Электронные калибровочные приборы не имеют крышки калибратора (3)).
К верхней части корпуса счетчика прикреплен крышка из литого алюминия (4), которая может быть установлен в нескольких положениях для выпуска. Уплотнительное кольцо и четыре винта обеспечивают уплотнение и соединение. Через верхнюю крышку проходит выходной патрубок коленчатого вала, который защищен от протечек манжетным уплотнением (5), удерживаемым на месте фиксатором (6) и тремя винтами.

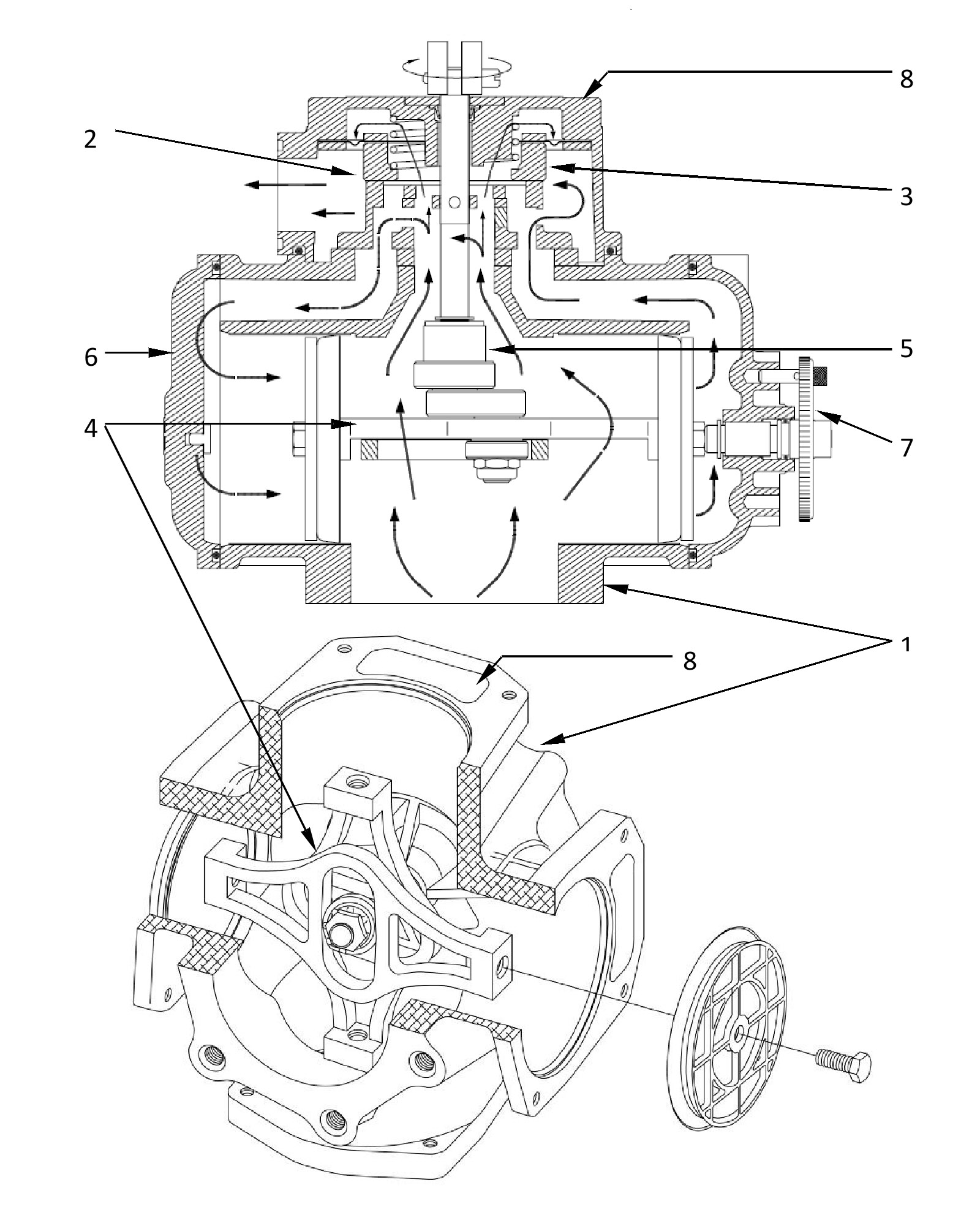

Принцип работы:

Измеряемая жидкость поступает в нижнюю часть корпуса измерителя (1) и под давлением прижимает вращающийся клапан распределительный (2) к его сопрягаемой поверхности через мембрану (3) и обратный клапан. Разность давлений с двух сторон поршней 1 и 2 приводит в движение шатуны (4) и приводит в движение коленчатый вал (5). Коленчатый вал приводит в движение распределитель, который изменяет распределение жидкости; активизируются поршни 2 и 3, затем 3 и 4 и, наконец, 4 и 1, прежде чем цикл начнется снова. Каждый цилиндр закрыт крышкой (6), одна из которых оснащена калибровочным устройством (7) (модель с механической юстировкой), которое позволяет регулировать ход соответствующего поршня для получения точного значения объема за один оборот, выдаваемого измерителем. Коленчатый вал и шатуны опираются на самосмазывающиеся подшипники, что сводит к минимуму износ и обеспечивает плавную работу движущихся частей. Коленчатый вал может приводит в действие электронный генератор импульсов, который может быть закреплен непосредственно на крышке (8), расположенном в верхней части измерителя объема.

Юстировка:

Операция юстировки производится для обеспечения необходимой точности измерения количества продукта, отпускаемого колонкой. В случае использования такого измерителя объема проводится только электронная юстировка выдаваемой дозы топлива.

Механическая юстировка осуществляется вращением юстировочного колеса. Регулировка по часовой стрелке уменьшает подачу, а против часовой стрелки увеличивает подачу. Общая регулировка составляет +/- 15 кубических дюймов (+/- 240 мл) с минимальным шагом 0,05%.

Электронная юстировка заключается в изменении значения юстировочного коэффициента, хранящегося в памяти блока управления. Ограничение доступа к операции юстировки обеспечивается четырехзначным паролем, хранящимся в устройстве, а также пломбируемым тумблером S3 "Работа/Настройка". Для контроля изменения юстировочного коэффициента устройство имеет счетчик количества операций юстировки.

Колонка после проведения юстировки предъявляется для проведения поверки органам Федерального агентства по техническому регулированию и метрологии.

Данный измеритель широко используется как на автозаправочных станциях, так и в прочих местах, где ведется автоматизированный учет при перекачивании топлива.
