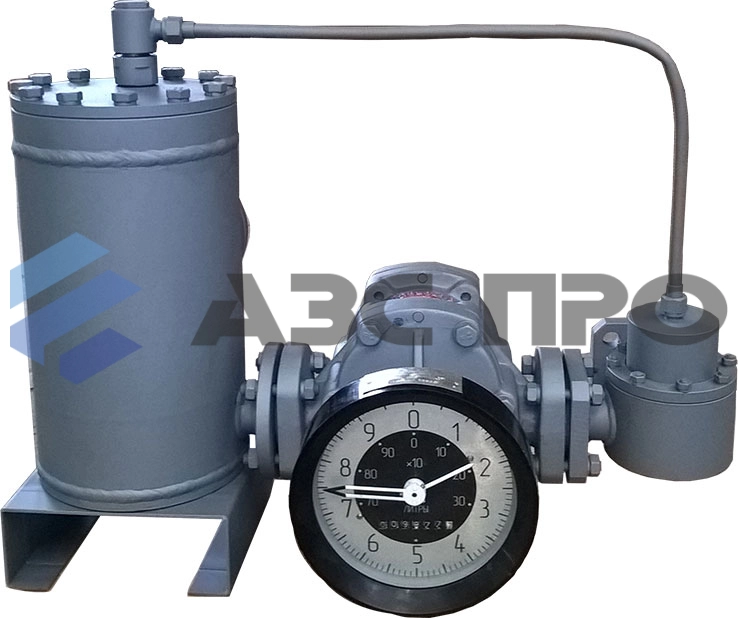

Установка учета СУГ УИЖГЭ-АЦ-0-40-ППО-1/1

Установка УИЖГЭ предназначена для коммерческого и внутрихозяйственного учёта сжиженных углеводородных газов (СУГ), таких как пропан, бутан и их смеси. Она обеспечивает точный учёт количества газа, измеряя его объём и массу, и применяется для заправки газобаллонных автомобилей, учета газа на АГЗС, а также контроля запасов и поставок СУГ.

Особенности:

• Учёт в литрах и килограммах: установка позволяет получать данные как в объёме, так и в массе.
• Коррекция показаний: автоматически компенсирует изменение плотности газа при изменении температуры.
• Модульная конструкция: гибкая настройка под конкретные задачи заказчика.
• Взрывозащищённость: класс зоны 2 по ГОСТ Р 51330.9-99.
• Интеграция с системами управления: совместима с автоматизированными комплексами.

Область применения:

• АГЗС (стационарные и передвижные).
• Газонаполнительные пункты.
• Терминалы хранения и отгрузки СУГ.
• Предприятия с внутренним газобаллонным транспортом.

Функциональные возможности:

• Измерение объёма и массы отпущенного газа.
• Накопление данных за выбранный период.
• Формирование отчётности о количестве, цене и стоимости газа.
• Дистанционное управление (при комплектации пультом «Весна-ТЭЦ»).
• Интеграция с кассовыми аппаратами (через контроллеры «Весна-ТЭЦ2-3К», «Весна-ТЭЦ2-00»).

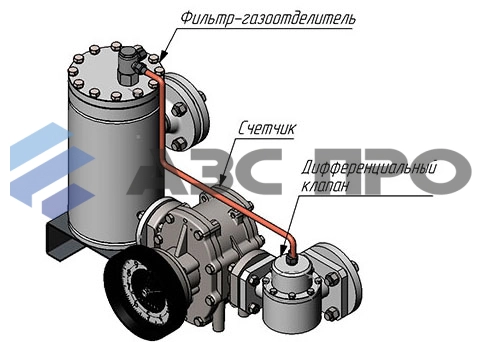

Базовый состав установки:

• Фильтр: очистка газа от механических примесей.
• Газоконденсатор: разделение паровой и жидкой фаз.
• Поршневой преобразователь объёма (ПЖ 4-25 или YENEN): измерение объёма газа.
• Дифференциальный клапан: поддержка нужного давления, предотвращение кипения газа.
• Электромагнитный клапан: регулирование расхода при заправке.
• Электронный блок управления (контроллер): обработка данных, управление процессом.
• Показывающее устройство: отображение результатов измерений.

Варианты комплектации:

• Датчик плотности (ПЛ): позволяет учитывать изменение плотности газа при изменениях температуры.
• Тип каркаса: чёрный металл («М»), нержавеющая сталь («Н»).
• Количество постов: 1 или 2 поста.
• Шланги: стандартные (4 м) или иной длины.
• Раздаточные краны: КРГ-8 или импортные пистолеты.

Управление и интеграция:

• Пульт «Весна-ТЭЦ»: дистанционное управление, ввод поправок, связь с компьютером.
• Контроллер «Весна-ТЭЦ2-3К»: управление, индикация, совместимость с кассовыми аппаратами (ЭКР3102.3К, Samsung ER-250RK и др.).
• Контроллер «Весна-ТЭЦ2-00»: преобразователь интерфейса для взаимодействия с кассовым аппаратом АМС100К.

Требования к монтажу и эксплуатации:

• Горизонтальное положение установки.
• Минимальное расстояние от отопительных приборов — 0,5 м.
• Отсутствие агрессивных примесей в воздухе.
• Использование только предусмотренных производителем компонентов и программного обеспечения.
• Ознакомление с руководством по эксплуатации перед запуском.

Гарантии и документация:

• Гарантия в соответствии с условиями поставщика.
• Документация: паспорт, руководство по эксплуатации, свидетельство о поверке.
• Контроль качества на каждом этапе производства.

Ограничения:

• Не предназначена для газов, кроме СУГ.
• Требует регулярной чистки фильтра.
• Невозможна эксплуатация при температурах и давлениях, превышающих нормы.
• Повреждения из-за неправильного монтажа не подлежат гарантийному возмещению.

Технические характеристики:

• Условный проход (ДУ): 20 мм.
• Рабочее давление: до 1,6 МПа (16 бар).
• Диапазон расхода: 2,5–25 м³/ч.
• Порог чувствительности: ≥ 0,06 м³/ч.
• Наименьший измеряемый объём: 10 л.
• Наименьшая измеряемая масса: 5 кг.
• Температура измеряемой жидкости: от -40 до +45 °C.
• Температура окружающей среды: от -40 до +50 °C.
• Относительная погрешность: ±0,5% (объём).
• Тонкость фильтрации: 15–20 мкм.
• Дискретность показаний:
  • разовый учёт: 0,01 л/кг;
  • суммарный учёт: 1,0 л/кг.
• Верхний предел показаний:
  • разовый учёт: 999,99 л/кг;
  • суммарный учёт: 999999 л/кг.
• Напряжение питания: 220 В ±10% (переменный ток) или 9–30 В (постоянный ток).

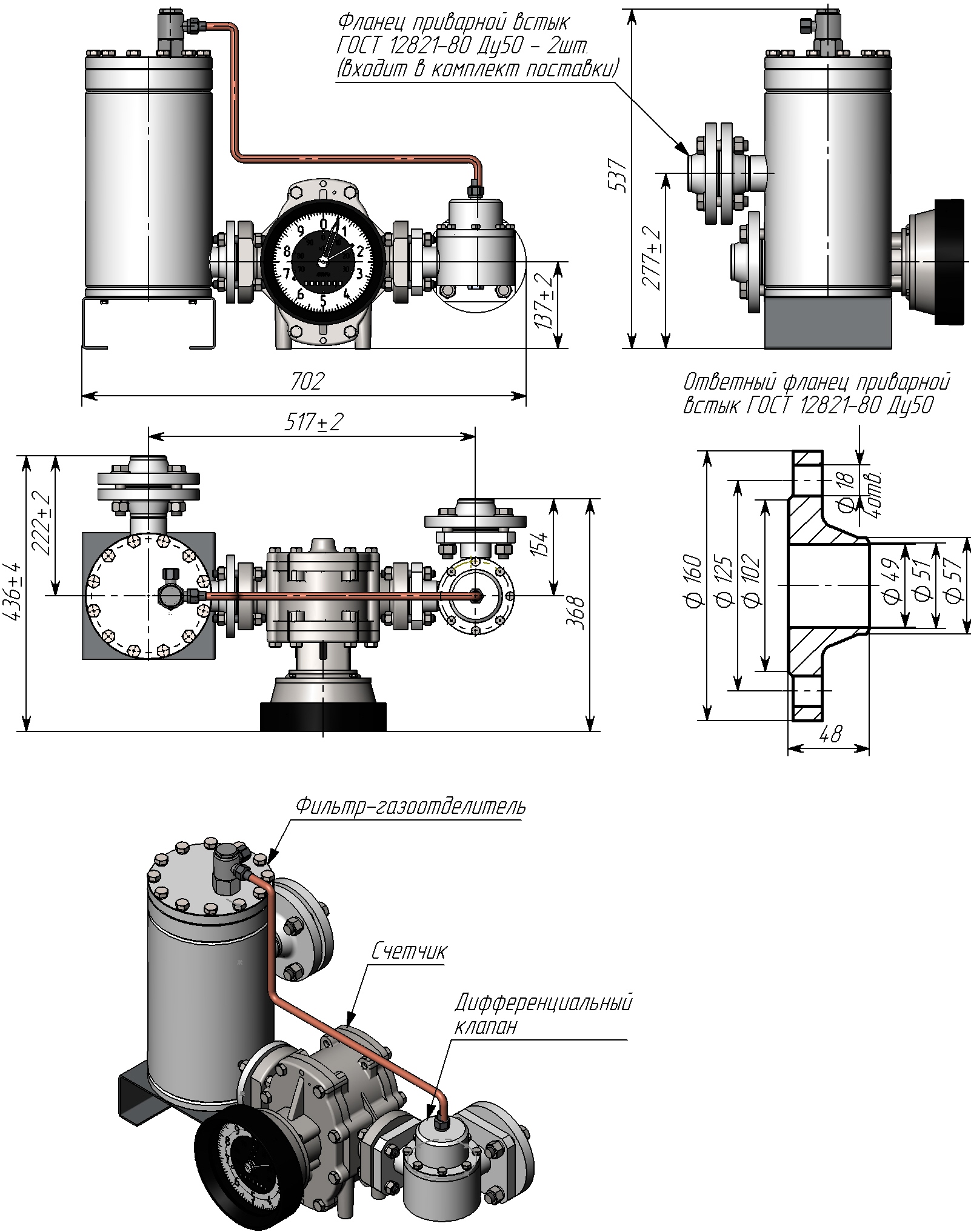

• Габаритные размеры: 702*436*535 мм.

Структура условного обозначения:

Пример: УИЖГЭ-20.ПЖ.ПЛ/2.3М

• 20 — условный проход, мм.
• ПЖ — тип расходомера (поршневой преобразователь ПЖ 4-25).
• ПЛ — наличие датчика плотности.
• 2 — количество постов.
• 3 — тип каркаса.
• М — материал каркаса (чёрный металл).
