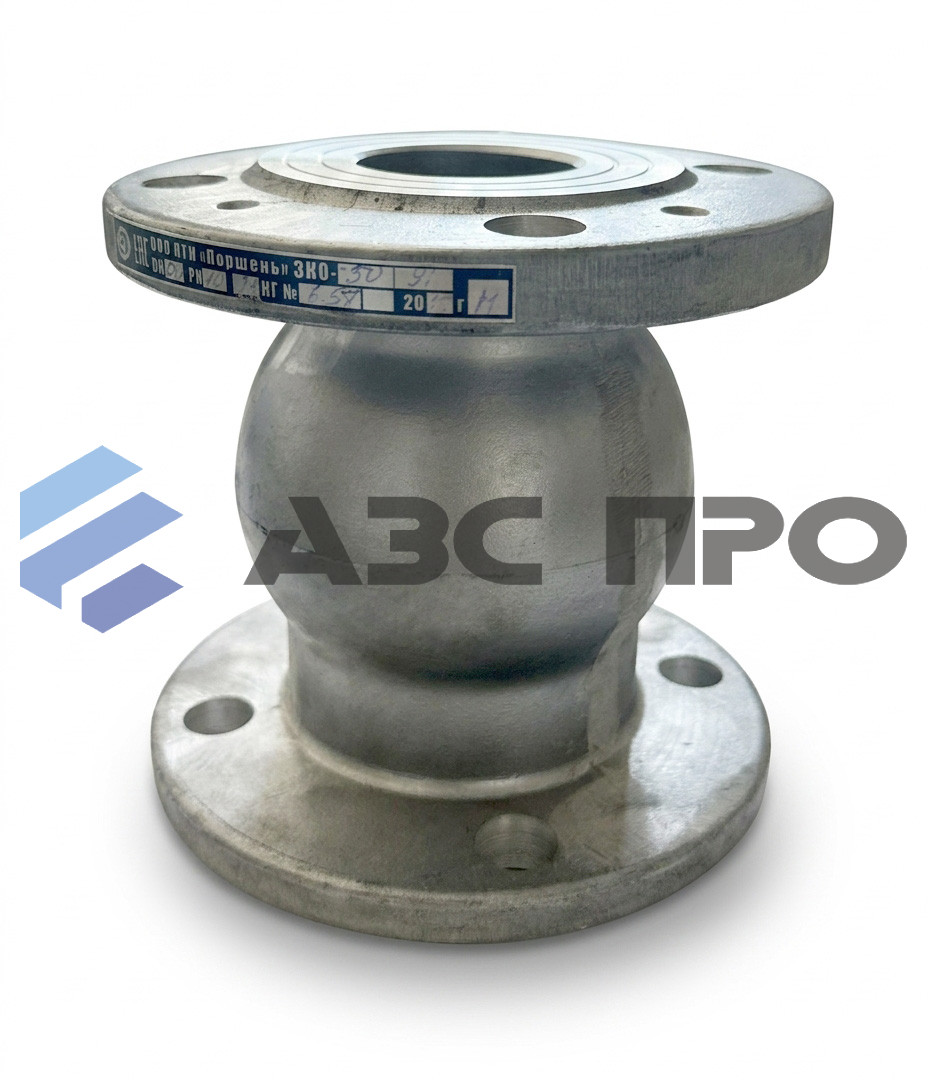

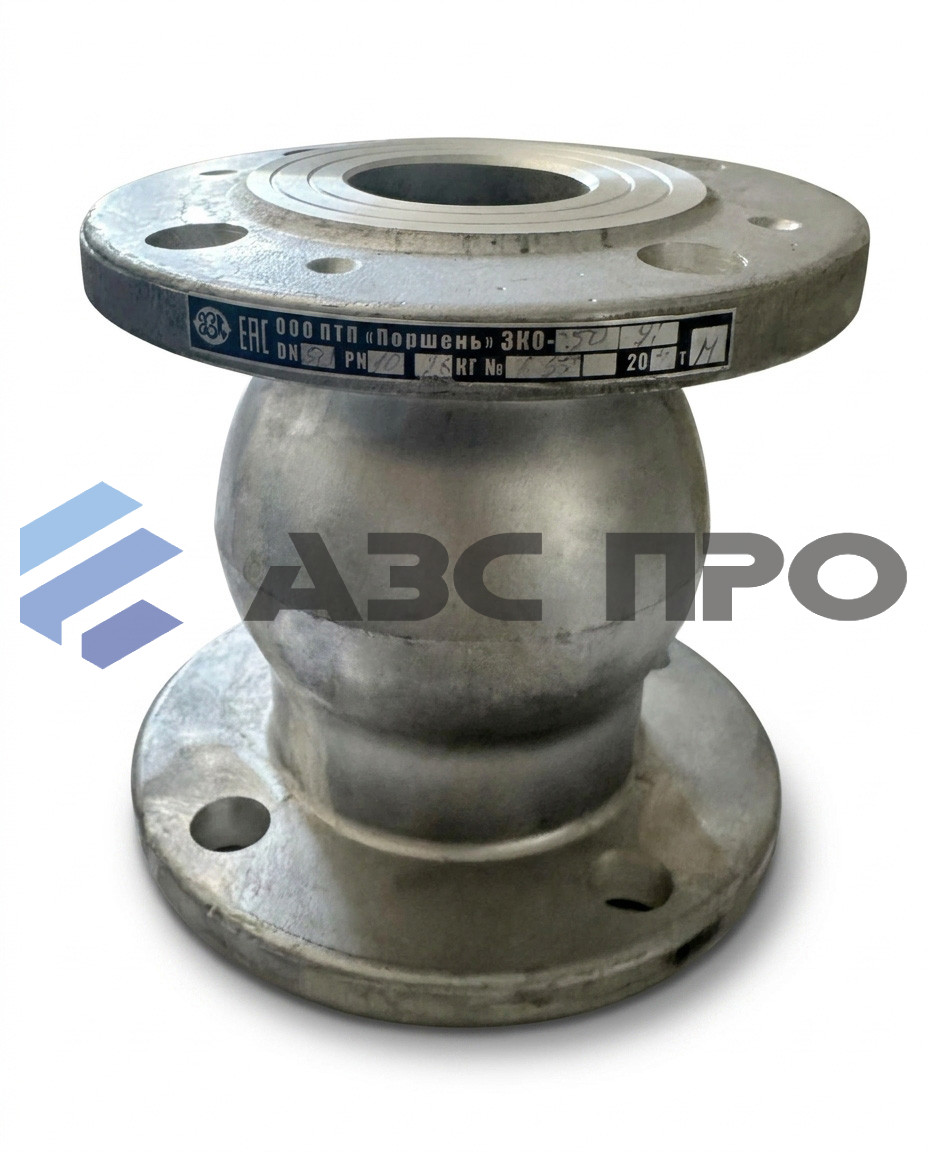

Клапан обратный ЗКО-50
Клапан обратный ЗКО-50
0 отзывов
Код товара: 103213
Артикул:
12 750 ₽
розничная цена
12 623 ₽
оптовая цена
Код товара: 103213
Артикул:
0 отзывов

Клапан обратный ЗКО-50

12 750 ₽
розничная цена
12 623 ₽
оптовая цена
Под заказ с центрального склада
Под заказ с центрального склада
Описание
Характеристики
Документы
1
Отзывы
Доставка и оплата
Гарантия

Клапан обратный ЗКО-50 предназначен для отсекания обратного потока среды при прекращении подачи нефтепродуктов в технологических трубопроводах. Клапан обратный ЗКО устанавливается на наливных устройствах нефтебаз и АЗС.

Клапаны обратные устанавливаются на наливных устройствах нефтебаз и АЗС. Корпус клапанов выполнен из алюминиевого сплава.

По устойчивости к воздействию климатических факторов внешней среды клапаны обратные изготавливаются в исполнении У, ХЛ и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: ЗКО-50 УХЛ1 ТУ 3689-018-10524112-2002, где:
50 - условный проход, мм
УХЛ1 - климатическое исполнение.

Принцип работы ЗКО:

Крышка обратного клапана поднимается от давления напора подаваемой жидкой среды, опускаясь обратно после остановки подачи под действием собственной тяжести. При обратной направленности движения нефтепродуктов крышка отсекает поток, не давая рабочей среде вести движение против естественного направления.

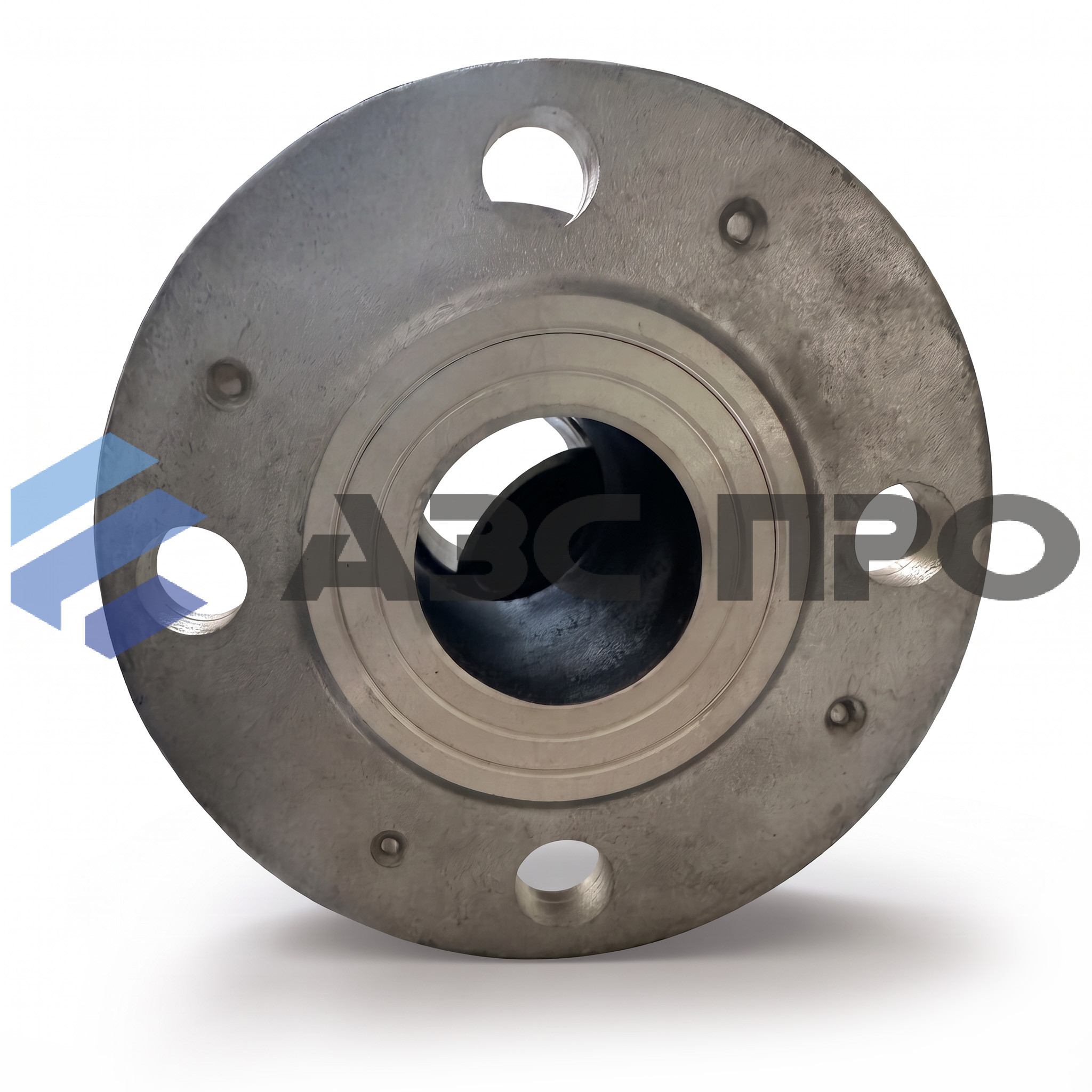

Изготовление изделия осуществляется методом цельного литья из алюминия, после чего производится механическая обработка и дальнейшая сборка составных элементов, среди которых винт, ось, седло и крышка. Как правило, клапаны ЗКО исполняются с фланцевым соединением.

Обозначение Условный проход, DN РN, кгс/ см2 D, мм D1, мм L, мм d, мм Кол-во отв., шт Масса, кг
ЗКО-50 50 10 160 125 158 18 4 3
ЗКО-80 80 10 195 160 198 18 8 5
ЗКО-100 100 25 230 190 223 22 8 8,2
ЗКО-150 150 25 300 250 275 26 8 13
ЗКО-200 200 40 375 320 373 30 12 18

Общий вид и размеры обратного клапана ЗКО

Характеристики

Код товара
103213
Бренд
Поршень
