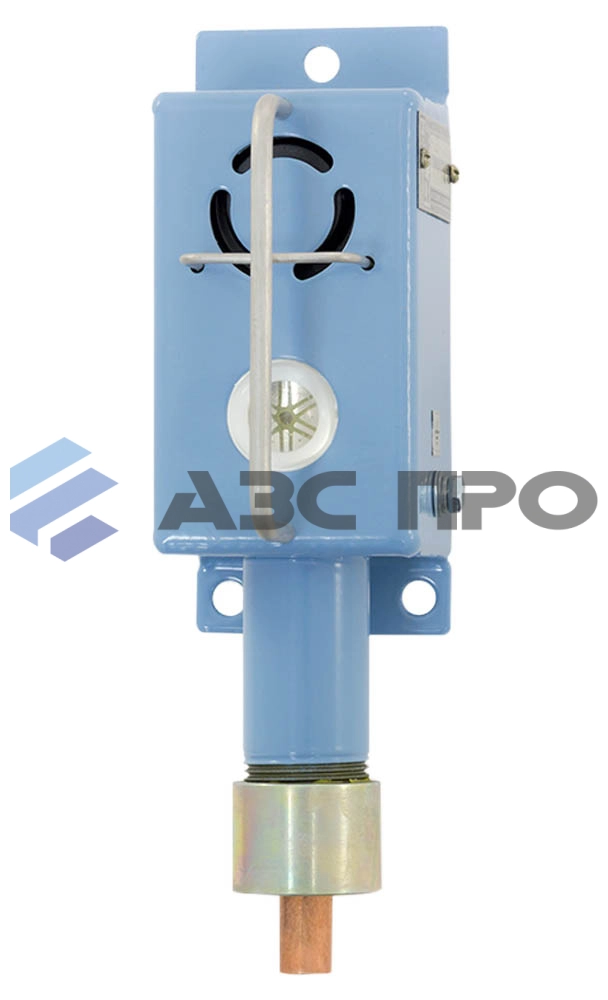

Сигнализатор ВС-5М-X-ГС
Назначение и сфера применения
Сигнализатор ВС-5М-Х-ГС предназначен для предоставления зрительных и слуховых сигналов, информирующих персонал о статусе оборудования и привлекающих внимание работников в экстренных и штатных ситуациях. Устройство способно использоваться в среде с возможным образованием взрывоопасных смесей, а также выдерживать влияние погодных явлений (дождь, солнце).
Используется в составе измерительной системы «Сенс», совместимой с преобразователями, контролирующими ключевые параметры жидких и газообразных сред: уровень, температуру, давление, плотность. Питание и необходимую информацию сигнализатор получает из трёхпроводной линии, связующей устройства системы «Сенс».

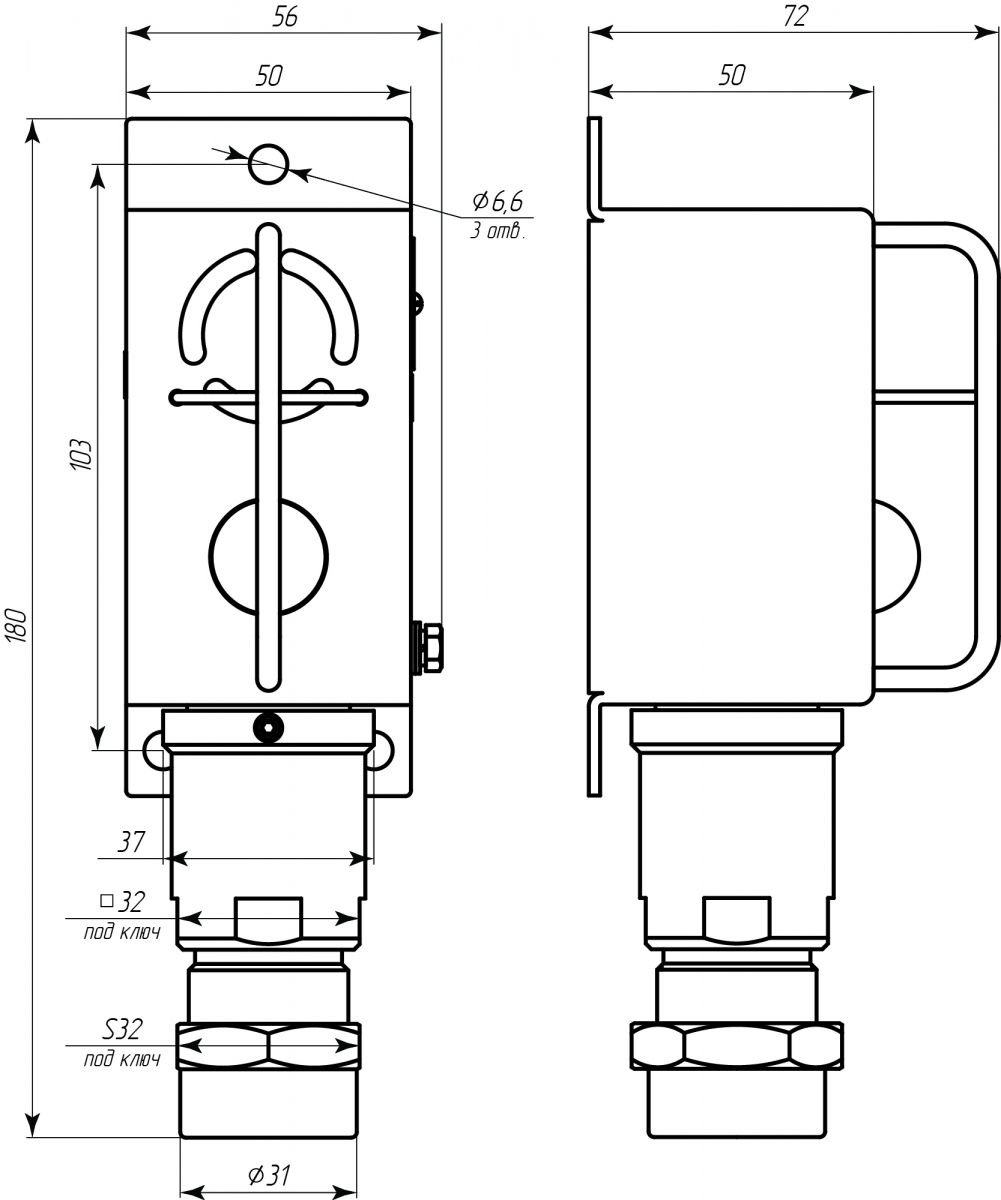

Устройство и конструктивные особенности
Корпус сигнализатора изготовлен из алюминиевого сплава или высококачественной нержавеющей стали и заполнен эпоксидным компаундом, повышающим стойкость к неблагоприятным условиям эксплуатации. Внутри корпуса располагаются:
- Управляющая плата контроллера.
- Яркий многокомпонентный светодиодный излучатель.
- Мощная пьезосирена для воспроизведения звукового сигнала.
В нижней части корпуса имеется кабель-канал с пружинными клеммами, предназначенный для простого подключения круглого кабеля.
Принцип работы и функциональные возможности
При подаче питания сигнализатор автоматически начинает получать информацию о контролируемых показателях от датчиков, подключённых к линии «Сенс». Исходя из полученной информации, он может включать каналы сигнализации (световой и звуковой) в разных комбинациях:
- Световая индикация: постоянная подача света или мерцание.
- Звуковые эффекты: различные виды частотной модуляции сигнала.
- Два уровня громкости: стандартный и приглушённый.
- Возможность активации сигнала при достижении заданных порогов уровня одним или несколькими датчиками, поддерживающая задание приоритетов.
- Таймер ограничения длительности работы сигнализации.
Выключение сигнализатора может осуществляться:
- Сигналом из линии «Сенс», подаваемым при нажатии кнопки прибора индикации и управления МС-К-500 или кнопки КН-ЛИН-СТОП.
- Средствами программного обеспечения системы «АРМ СИ СЕНС».
Сигнализатор обладает статусом ведущего устройства в сети «Сенс», что позволяет использовать его независимо от наличия других вторичных приборов.
Исполнения сигнализаторов ВС-5М:
- ВС-5М – светозвуковой, с одним светоизлучателем;
- ВС-5М-2СФ – светозвуковой, с двумя светоизлучателями, расположенными фронтально;
- ВС-5М-ГС – звуковой;
- ВС-5М-С – световой с одним светоизлучателем;
- ВС-5М-3С – световой с тремя светоизлучателями одного цвета свечения – одним фронтальным и двумя боковыми;
- ВС-5М-3СФ – световой с тремя светоизлучателями разного цвета, расположенными фронтально.
Принцип работы.
После подачи питания сигнализатор принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Каналы сигнализации устройства (звуковой и световые) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков. Каждый канал сигнализации настраивается индивидуально (независимо от других каналов). Режим работы - непрерывный или периодическое включение.
Пример обозначения:
Оповещатель ВС-5М-Б-В-Г-Д СЕНС.424411.001.01 ТУ, где:
ВС-5М - обозначение модификации - для работы в трёхпроводной линии питания связи «СЕНС», модернизированный;
СЕНС.424411.001.01 ТУ - указание технических условий на оповещатели «ВС»;
Б…Д – обязательные коды исполнения, учитывающие конструктивные и эксплуатационные особенности оповещателя:
Б - цвет свечения светоизлучателя(ей) или перечисление цветов светоизлучателей сверху вниз без пробелов и тире:
- К - красный;
- Ж - жёлтый (жёлто-оранжевый);
- З - зелёный (зелёно-синий);
- С - синий.
В - код исполнения:
- Т - три светоизлучателя одного цвета свечения, расположенных на фронтальной и боковых плоскостях;
- ГС - наличие звукоизлучателя (только для звукового и комбинированных оповещателей, в световых - отсутствует).
Г - материал корпуса:
- нет - обычное исполнение - кожух оповещателя и штуцер выполнены из алюминиевого сплава, задняя панель отсутствует;
- НЖ - кожух, штуцер и задняя панель выполнены из коррозионностойких («нержавеющих») сталей.
Д - обычное / щитовое исполнение:
- нет - обычное исполнение - с кабельным вводом;
- Щ - щитовое исполнение - без кабельного ввода, для монтажа на щит / плоскую панель: несъёмный кабель выведен на задней поверхности оповещателя и должен подключаться за щитом с использованиемклеммной коробки.
Подробные технические характеристики:
| Номинальное напряжение питания, В | 9 (DC) линия СЕНС | ||
|---|---|---|---|
| Допустимый диапазон питающих напряжений, В | от 6 до 13 | ||
| Потребляемый ток, мА, не более | 180/70 (звукоизлучатель: нормальная/пониженная громкость), 75 (светоизлучатель) 1) 290/70 (звукоизлучатель: нормальная/пониженная громкость), 115 (светоизлучатель) 2) |
||
| Характеристики светоизлучателя | углы обзора (по вертикали / горизонтали), град, не менее | 120 / 120 | |
| сила света, мкд, не менее | 500 1) | ||
| режимы свечения (настраиваются в эксплуатации) | постоянное свечение; мигание с длительностями свечения и погашенного состояния от 0,1 до 25,5 с, с шагом 0,1; длительность подачи светового сигнала: постоянно или от 1 до 255 с, с шагом 1 |
||
| Характеристики звукоизлучателя | уровень громкости, дБА/1м, не менее / типовое значение | 98 / 100 3) | |
| диапазон частот звучания, Гц | от 1500 до 4000 | ||
| режимы звучания (настраиваются в эксплуатации) | сигналы: «трель», «нарастание-спад», «нарастание», «спад», «информационный», «двухтональный»; громкость: нормальная, пониженная на ~5 дБА; длительности подачи звукового сигнала: постоянно или от 1 до 255 с, с шагом 1; постоянный или прерывистый сигнал с настраиваемыми длительностями включенного и выключенного состояний от 0,1 до 25,5 с, с шагом 0,1 |
||
| Температура окружающей среды, ℃ | от -50 до +60 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1*, УТ, М 4) | ||
| Группа механического исполнения по ГОСТ 30631 | М5 | ||
| Степень защиты по ГОСТ 14254 | IP66/IP67 | ||
| Маркировка взрывозащиты | 1Ex db mb op is IIC T5 Gb X | ||
| Масса, кг, не более | 0,8 | ||
| Назначенный срок службы, лет | 15 | ||
|
Примечания. 1) При номинальном напряжении питания. 2) При минимальном напряжении питания. 3) В режиме нормальной громеости. 4) Исполнения УТ и М - только для варианта оповещателя с корпусом из коррозионностойкой стали |
|||
