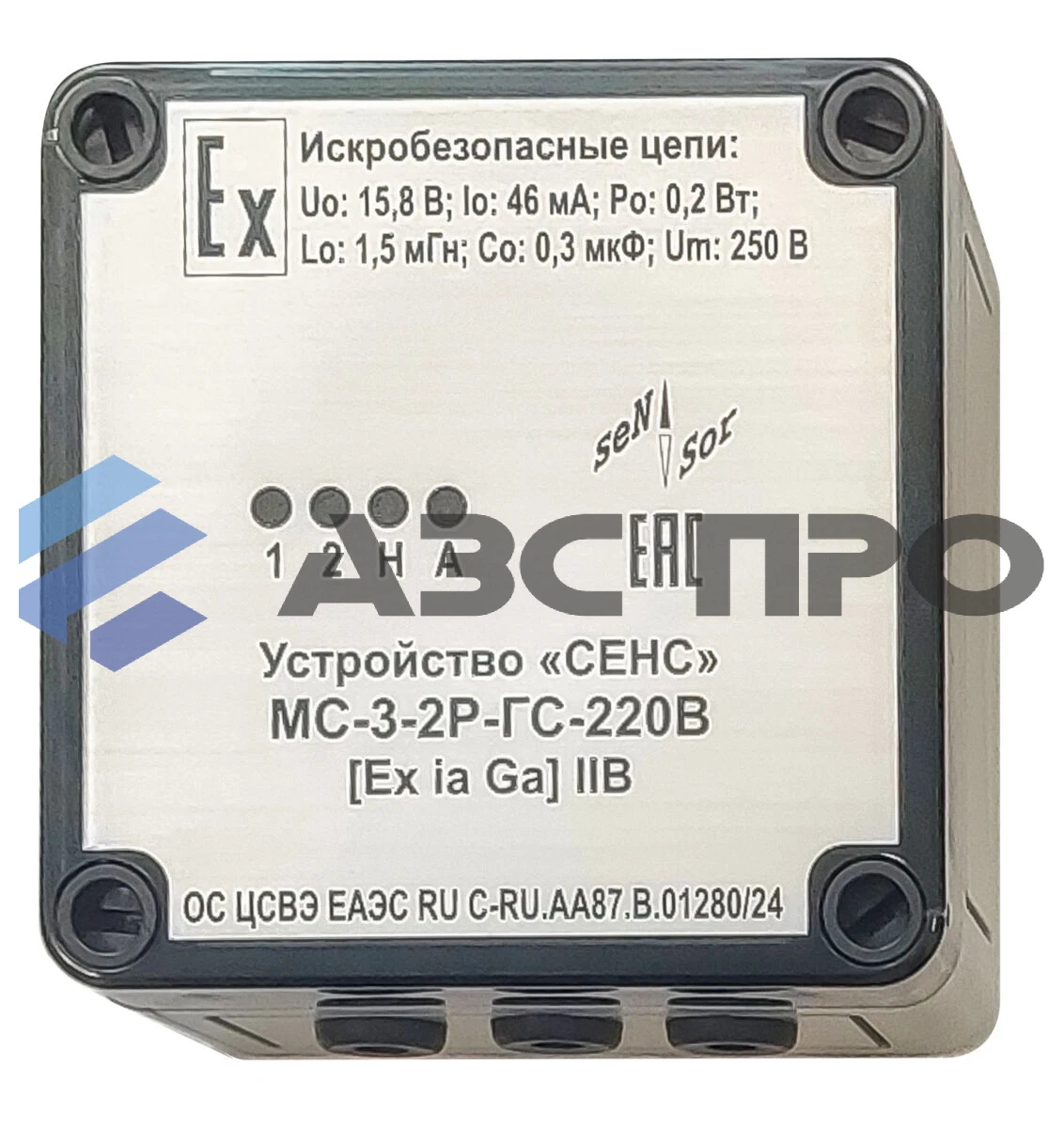

Сигнализатор МС-3-2Р (-ГС)

Применение сигнализаторов уровня и давления серии МС-3-2Р

Сигнализаторы уровня и давления серии МС-3-2Р предназначены для совместной работы с различными датчиками уровня, манометрами, вакуумметрами и другими контрольно-измерительными приборами, используемыми для коммутации цепей предупреждения и управления.

Совместно с такими приборами сигнализаторы выполняют контроль и регулирование таких важных параметров рабочей среды, как:

• Уровень жидкости.
• Давление (избыточное или вакуумметрическое).

В случае достижения рабочими параметрами предустановленных граничных значений сигнализатор генерирует визуальные и акустические оповещения, а также управляет релейными выходами для взаимодействия с исполнительными устройствами.

Соответствуют требованиям ГОСТ 31610.11 и классифицируются как дополнительное оборудование.

Основные особенности сигнализаторов МС-3-2Р:

• Выход для подключения внешнего звукового или светового индикатора типа «ВС».

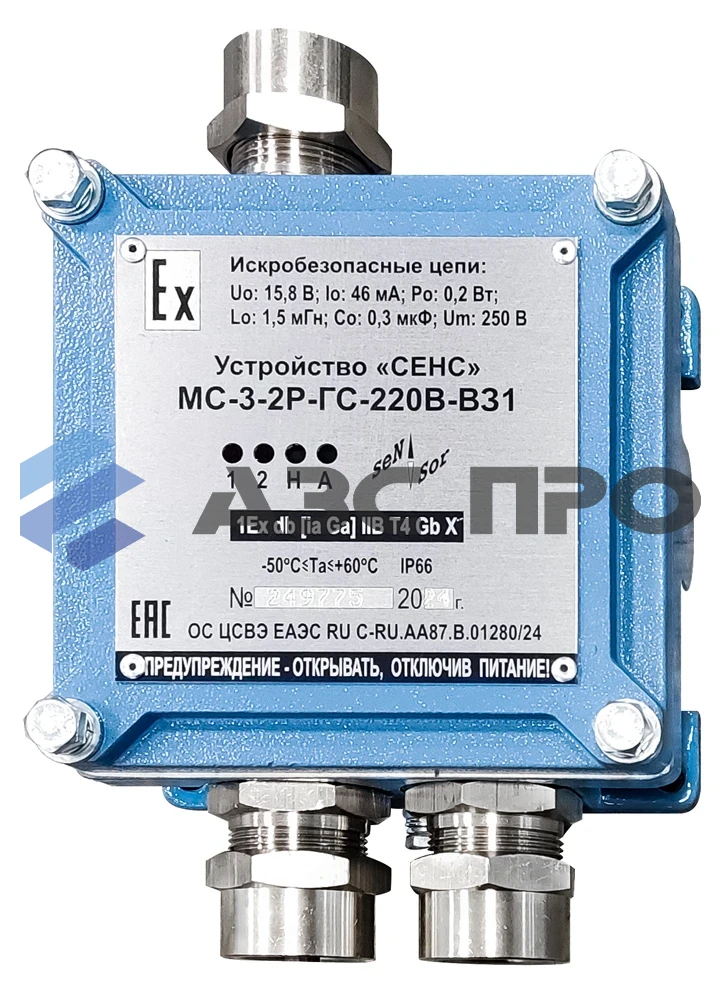

• Взрывозащищённая конструкция.

Конструкция и комплектующие

Сигнализаторы изготовлены в пластиковых корпусах или корпусах из анодированного алюминиевого сплава.

Стандартная комплектация предусматривает встроенную звуковую сигнализацию, а также разъем для подключения внешних сигнализирующих устройств типа ВС-3М-12(24)В.

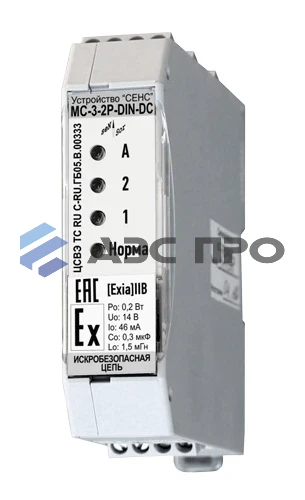

Модификации сигнализатора МС-3-2Р-DIN-DC рассчитаны на монтаж на стандартные DIN-рейки размером TH35-7,5 или TH35-15.

Принцип функционирования

Работа сигнализатора построена на обработке сигналов, поступающих от подключённых датчиков уровня или электроконтактных манометров. При закрытии или открытии контактов этих датчиков происходит следующее:

• Светодиоды на передней панели сигнализируют о состоянии процесса.
• Встроенный звуковой индикатор включается (пьезоизлучатель или внешний оповещатель).
• Релейные выходы меняют своё состояние соответственно зафиксированному значению параметра.

Интерпретация сигналов с электроконтактных манометров следующая:

• Уровень «1» соответствует достижению нижнего предела давления («MIN»).
• Уровень «2» соответствует верхнему пределу давления («MAX»).
• Уровень «3» сигнализирует об аварии (обрыве линии связи).

Алгоритм переключения реле выглядит так:

• Достижение уровня «1» запускает первое реле.
• Достижение уровня «2» задействует второе реле, возвращая первое реле в начальное состояние.
• При возникновении аварии (уровень «3») активируются оба реле сразу.

Настройка режима сигнализации

Модель МС-3-2Р-DIN-DC оснащена возможностями тонкой настройки поведения сигнализации и схемы переключения реле:

• Длительность звукового сигнала может быть сокращена до 0,5 секунды на уровнях «1» и «2», если достижение этих значений входит в нормальный рабочий цикл системы (например, в случаях автоматического регулирования уровня жидкости).
• Можно задать короткие переходные моменты переключения реле на уровнях «1» и «2», полезные, например, при управлении группой резервуаров одним насосом с использованием пускателя с удерживаемым контактом.
• Если ситуация достигла аварийного уровня («3»), возможно установить постоянное функционирование сигнализации.
• Пользователь может выбрать, какое именно реле сработает при аварийной ситуации, задав его назначение (нижний аварийный или верхний аварийный).

Настройки выполняются с помощью регуляторов, расположенных под фронтальной панельной крышкой.

Механизмы защиты от помех

Сигнализаторы оборудованы программной задержкой реакции на случай кратковременных колебаний контакта вследствие вибраций, характерных для некоторых типов электроконтактных манометров с недостаточно сильным прижимом контактов.
