Клапан СЕНС-ПР (Клапан СЕНС–ПР DN15 PN25)
Назначение и область применения
Электромагнитные клапаны серии СЕНС-ПР предназначены для быстрого открытия и закрытия потоков жидких и газообразных сред в трубопроводах с применением дистанционного электронного и местного ручного управления. Такие клапаны востребованы на объектах нефтебаз и нефтеперерабатывающих заводов, обеспечивая быстрый аварийный останов потока при возникновении непредвиденных обстоятельств.
Использование данных клапанов актуально в следующих направлениях:
- Узлы учета и дозировки нефтепродуктов.
- Установки слива-налива железнодорожных и автотранспортных цистерн.
- Печи нагрева нефти для остановки подачи газа на горелки.
Наиболее распространенные рабочие среды:
- Нефть (сырая и товарная).
- Светлые нефтепродукты.
- Природный газ.
- Азот, углекислота, инертные газы.
- Топливный газ и попутный нефтяной газ с низким содержанием сероводорода (<6%).
- Водород, кислород, метанол.
- Горячая вода и перегретый водяной пар.
Особенности конструкции и технические характеристики
- Эксплуатационная температура окружающего воздуха: от -60°C.
- Максимальная рабочая температура среды: до 195°C.
- Местный световой индикатор, отображающий текущее положение заслонки.
- Датчики концевых положений заслонки (для клапанов диаметром DN25—DN100).
Дополнительный датчик конечных положений затвора СЕНС-ДКП
Этот датчик предназначен для распознавания крайних положений клапана («открыт» или «закрыт») без подачи напряжения на электромеханический привод. Представляет собой устройство, помещённое в взрывозащищённый корпус с гайкой для присоединения, оснащённое клеммами для подключения проводов.

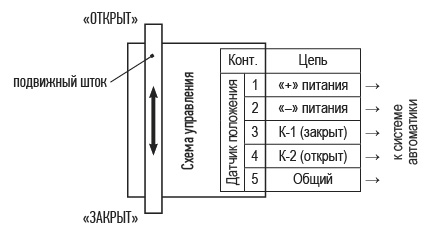

Внутри датчика содержится шток, связанный с движущимся сердечником соленоида привода клапана. Микроконтроллер анализирует положение штока и передает сигнал на два электронных реле с общим контактом. В зависимости от положения штока формируются следующие комбинации контактов:
- Клапан закрыт: замыкаются контакты «K1» и «Общий», разрывается связь «K2» и «Общего».
- Клапан открыт: замыкаются контакты «K2» и «Общий», прерывается контакт «K1» и «Общего».
Цепи питания и сигнализации датчика отделены друг от друга для дополнительной изоляции.
Технические характеристики датчика конечных положений затвора СЕНС-ДКП:
| Параметры электропитания | напряжение питания, В | от 10 до 36 | |
|---|---|---|---|
| потребляемая мощность, Вт, не более | 0,5 | ||
| Количество и тип сигнальных цепей | 2, твердотельное реле | ||
| Коммутационные параметры реле | тип выхода | сухой контакт | |
| коммутируемое напряжение (AC/DC), В, не более | 60 | ||
| коммутируемый постоянный ток (эффективное значение переменного тока), мА, не более | 100 | ||
| максимальное сопротивление замкнутых контактов, Ом | 2 | ||
| максимальный ток утечки на разомкнутых контактах при напряжении 60 В, мкА | 4 | ||
| Параметры кабеля для подключения | сечение проводников, мм² | от 0,15 до 1,5 | |
| диаметр кабеля по изоляции, мм | от 5 до 12 | ||
| Температура окружающей среды, ℃ | от -50 до +60 | ||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb Х | ||
Подробные технические характеристики клапанов СЕНС-ПР:
| Номинальный диаметр (DN), мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | 100 | 150 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Эффективный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | 150 | |||||||||
| Номинальное давление (PN), кгс/см² | 25 | |||||||||||||||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до PN | |||||||||||||||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | не применяется 1) | |||||||||||||||||
| Пробное давление, кгс/см² | 1,5·PN | |||||||||||||||||
| Герметичность затвора по ГОСТ Р 54808 | класс «А» | |||||||||||||||||
| Тип уплотнения затвора | металл - эластомер | |||||||||||||||||
| Напряжение питания |
|
|||||||||||||||||
| Потребляемая мощность (PФ / PУД), Вт |
|
|||||||||||||||||
| Продолжительность включения, % | 100 | |||||||||||||||||
| Частота включения, цикл / мин, не более | 6 | 1 | ||||||||||||||||
| Температура рабочей среды, ℃ | от -50 до +80 (кратковременно до +100) от 5 до 195 – для исполнения «-200C» |
|||||||||||||||||
| Температура окружающей среды, ℃ | от -50 (от -60 - по заказу) до +60 | |||||||||||||||||
| Маркировка взрывозащиты | неэлектрическая часть: 1Ex h IIC T6 Gb X; 1Ex h IIC T6...T3 Gb X (для исполнения «-200C») привод и датчик конечных положений СЕНС-ДКП: 1Ex db IIC T4 Gb X |
|||||||||||||||||
| Положение на трубопроводе | приводом вверх ±90°; приводом вверх ±45° (для DN100 с эффективным Ø 100 мм); приводом вверх (для DN150); приводом горизонтально – для исполнения «-200C») | |||||||||||||||||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое - по заказу) | |||||||||||||||||
Габаритные размеры, мм  |
А, не более | 259 | 261 | 386 | 386 | 434 | 437 | 507 | 507 | 612 | 730 | |||||||
| Б, не более | 212 | 215 | 246 | 246 | 287 | 285 | 344 | 344 | 452 | 585 | ||||||||
| В | 132 | 132 | 196 | 196 | 230 | 230 | 308 | 308 | 350 | 490 | ||||||||
| Габаритные размеры исп. «-ДКП», мм | А, не более | – | – | 431 | 431 | 479 | 481 | 552 | 552 | 657 | 730 | |||||||
| Б, не более | – | – | 291 | 291 | 332 | 330 | 389 | 389 | 497 | 585 | ||||||||
| В | – | – | 196 | 196 | 230 | 230 | 308 | 308 | 350 | 490 | ||||||||
| Габаритные размеры исп. «-200C», мм | А, не более | 300 | 303 | 431 | 431 | 479 | 481 | 552 | 552 | – | – | |||||||
| Б, не более | 253 | 257 | 291 | 291 | 332 | 330 | 389 | 389 | – | – | ||||||||
| В | 132 | 132 | 196 | 196 | 230 | 230 | 308 | 308 | – | – | ||||||||
| Масса, кг, не более | 6.5 | 7 | 13 | 14 | 19 | 20 | 32 | 33 | 60 | 110 | ||||||||
| Полный срок службы, лет | 40 | |||||||||||||||||
|
Примечание. 1) При подаче давления в обратном направлении клапан без устройства обратной герметичности откроется |
||||||||||||||||||
