Адаптер ПАС-ЛИН
Применение преобразователя ЛИН-АЦП
Преобразователь ЛИН-АЦП предназначен для преобразования одного из стандартных аналоговых сигналов (токовый сигнал 0–5 мА, 0–20 мА, 4–20 мА или напряжение ±5 В, ±10 В) в цифровой сигнал, понятный системе «СЕНС». Устройство позволяет обрабатывать сигналы, линейно или квадратично зависимые от измеряемой физической величины, и передавать эти данные в систему «СЕНС» по трёхпроводной линии питания и связи.
Основные функции:
- Преобразование стандартного аналогового сигнала (ток или напряжение) в цифровую форму, пригодную для обработки системой «СЕНС».
- Связь с устройствами сторонних производителей, чьи выходы выдают стандартные аналоговые сигналы.
- Выдача цифровых данных о текущем значении измеряемой величины и ее единицах измерения в линию «СЕНС».
- Генерация предупреждающих сигналов при выходе измеряемой величины за установленные лимиты, необходимых для дальнейшей обработки релейными блоками БК (БПК).
Устройство монтируется на DIN-рейку формата TH35-7,5 (ГОСТ Р МЭК 60715-2003).
Описание конструкции

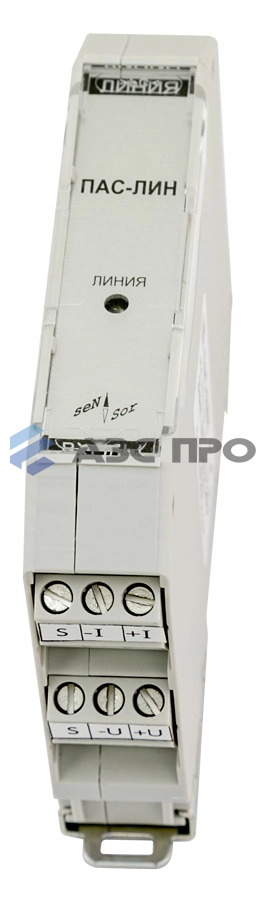

Преобразователь выполнен в пластиковом корпусе из ударопрочного полистирола с влагозащищённой платой электроники внутри. Фронтальная панель закрыта прозрачной крышкой, под которой расположен оранжевый светодиодный индикатор «ЛИНИЯ», постоянно светящийся при наличии питания и мигающий при активной передаче данных.
На верхней части корпуса расположены винтовые клеммы для подключения к линии «СЕНС» («+», «Л», «-»). На нижней стороне имеются клеммы для подключения аналоговых сигналов тока («-I», «+I») или напряжения («-U», «+U»), а также специальные клеммы «S» для подключения экрана экранированного кабеля.
Аналоговые входы гальванически изолированы от линии «СЕНС». Между одноимёнными контактами каждой контактной группы присутствует электрическое соединение.
На обратной стороне корпуса имеется металлическая защёлка для фиксации на DIN-рейке.
Принцип работы
Преобразователь обрабатывает аналоговый сигнал (ток или напряжение) и сопоставляет его с физическим показателем (например, уровнем жидкости), после чего передаёт данные в цифровом виде по запросу в линию «СЕНС».
Устройство выполняет фильтрацию быстрых изменений входящего сигнала и обеспечивает зону нечувствительности (гистерезис) для избежания многократных ложных тревог при колебаниях вблизи заданных пороговых значений.
Пользователь может настроить до восьми пороговых значений (верхние и нижние контрольные уровни), и при их преодолении преобразователь формирует цифровые сигналы, которые могут служить основой для дальнейших действий сигнализаторов ВС (звуковые и световые оповещения) и релейных блоков БК (БПК) для управления оборудованием.
Диапазон значений аналогового сигнала и физические величины, соответствующие каждому значению, задаются при первичной настройке. Настраиваются также единицы измерения, зависимость сигнала (линейная или квадратичная), величина гистерезиса и сами пороговые значения.
Подробные технические характеристики
| Параметры электропитания по линии СЕНС | напряжение, В | от 4,5 до 15 | |
|---|---|---|---|
| потребляемый ток, мА, не более | 15 (при напряжении питания 9 В) | ||
| Погрешность измерения | основная приведенная, % | ±0,1 | |
| дополнительная температурная, %/10℃ | ±0,05 | ||
| Время установления рабочего режима, мин, не более | 1 | ||
| Степень защиты по ГОСТ 14254 | IP20 (корпус, клеммы); IP40 (корпус со стороны лицевой панели) |
||
| Группа механического исполнения по ГОСТ 30631 по устойчивости к воздействию механических внешних воздействующих факторов | М6 | ||
| Сечение подключаемых проводников, мм², не более | 2,5 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ4** | ||
| Диапазон температуры окружающей среды, ℃ | от 5 до 60 | ||

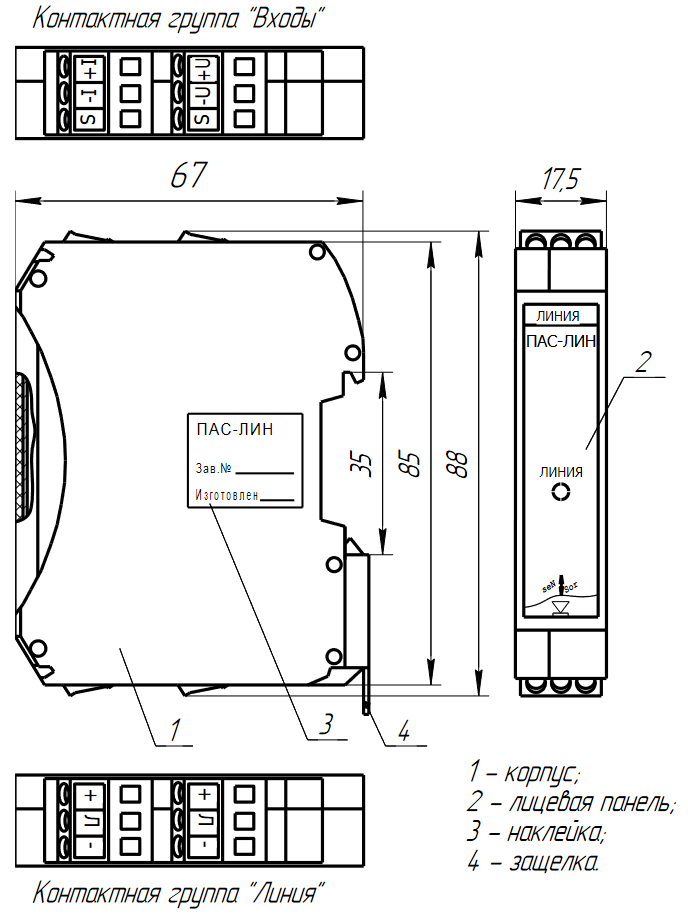

| Габаритные размеры (Ш × В × Г), мм | 17,5 × 88 × 67 | ||
| Масса, г, не более | 100 | ||
| Полный срок службы, лет | 10 | ||
