Мини-АЗС для предприятия: заправочные комплекты и решения на базе еврокуба

Словом «мини-АЗС» часто называют не полноценную заправочную станцию с большим резервуаром, а компактное оборудование для выдачи топлива.

На практике запрос «насос для топлива со счётчиком» нередко означает, что предприятию нужен не набор отдельных деталей, а готовый заправочный комплект для дизельного топлива. В него уже могут входить насос, счётчик, фильтр, рукава, пистолет и необходимые соединения.

В зависимости от задачи это может быть:

• комплект для перекачки и выдачи топлива;

• мобильная мини-ТРК в металлическом корпусе;

• заправочный модуль для подключения к существующему резервуару;

• готовая мини-АЗС на базе пластикового еврокуба.

Такие решения подходят предприятиям, которым необходимо заправлять собственные автомобили, тракторы, погрузчики, генераторы и спецтехнику, но не требуется строить полноценную АЗС.

В первой части разберём заправочные комплекты и мини-АЗС на базе еврокуба. Контейнерным и модульным станциям посвятим отдельную статью: это оборудование другого уровня, с более сложными системами хранения, приёма, автоматизации и защиты.

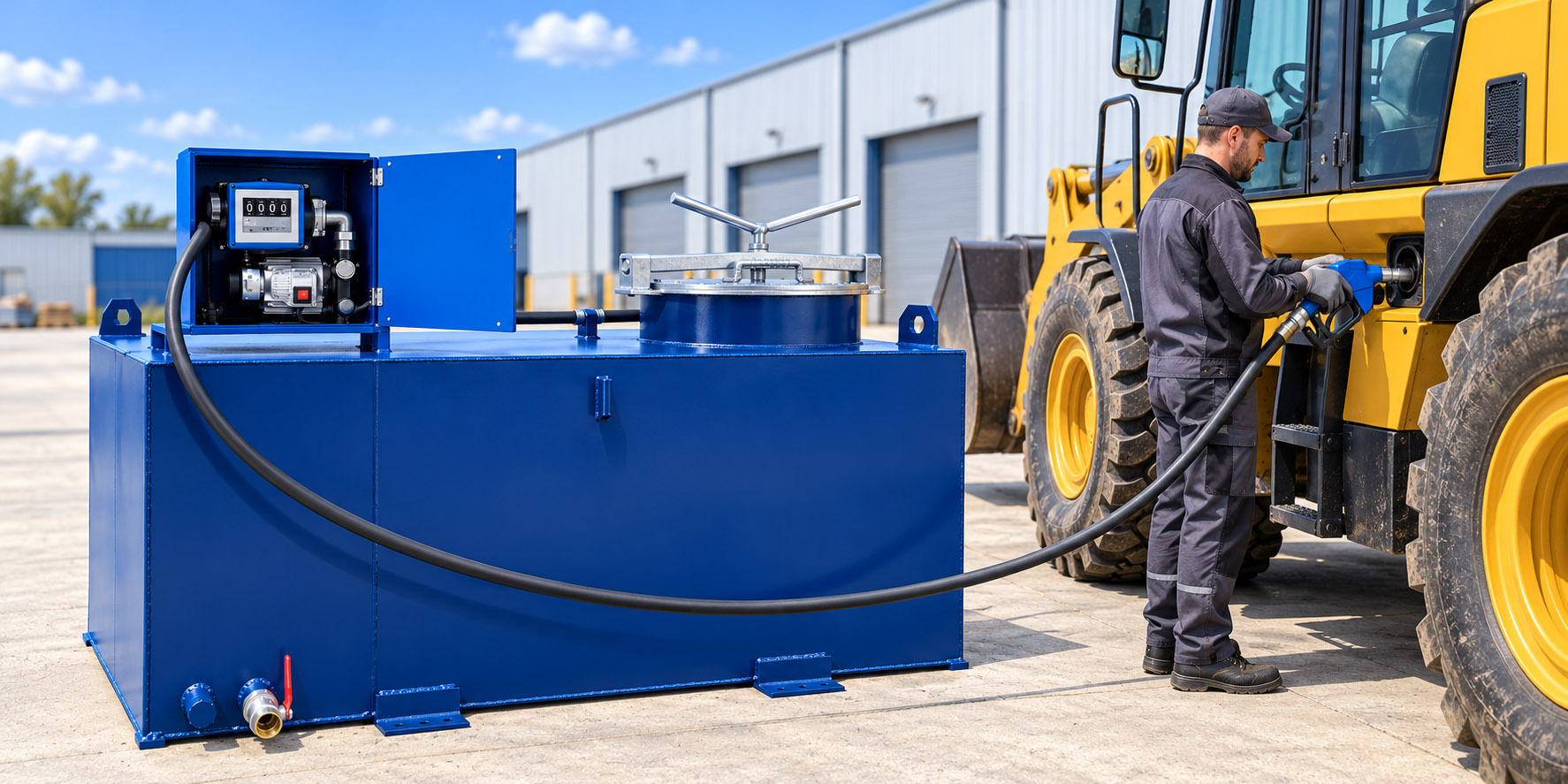

Мини-АЗС без резервуара: когда ёмкость уже есть

Если на предприятии уже установлена ёмкость для топлива, покупать новую необязательно. Можно подобрать готовый заправочный комплект и подключить его к существующему резервуару.

Базовая схема выглядит так:

резервуар → всасывающая линия → насос → фильтр → счётчик → раздаточный рукав → пистолет.

Комплект должен обеспечивать:

1. Забор топлива из резервуара.

2. Очистку от механических примесей.

3. Измерение выданного объёма.

4. Подачу топлива в бак техники.

5. Автоматическую остановку выдачи после заполнения бака - если используется пистолет с отсекателем.

Расположение элементов может отличаться. Приёмная сетка обычно устанавливается на входе, а фильтр тонкой очистки или водоотделитель - после насоса. Окончательную схему определяют по паспортам оборудования и условиям эксплуатации.

Готовая мобильная мини-ТРК удобнее набора отдельных компонентов: основные узлы уже установлены на раме, монтажной панели или внутри металлического корпуса. Остаётся только правильно подключить оборудование к резервуару.

Что проверить в готовом заправочном комплекте

Даже если на фотографии насос, счётчик и пистолет выглядят как законченная установка, часть соединений, рукавов или фильтров может не входить в комплект.

Проверять необходимо не изображение товара, а перечень оборудования в карточке и паспорте модели.

Рабочая жидкость

Сначала нужно определить, какое топливо будет перекачиваться.

Большинство компактных заправочных комплектов предназначено для дизельного топлива. Некоторые модели также допускают работу с керосином. Возможность перекачивания бензина должна быть прямо указана производителем.

Слово «топливный» в названии не означает, что оборудование подходит для любого нефтепродукта.

Производительность

Номинальная производительность показывает, сколько топлива насос способен перекачать за минуту в заданных условиях.

Для небольшой техники и периодической выдачи часто достаточно 40 л/мин. Для грузовых автомобилей, тракторов и машин с большими баками удобнее комплекты производительностью 60–80 л/мин.

Но фактическую скорость определяет вся система. Если насос рассчитан на 60 л/мин, а фильтр или счётчик пропускает только 40 л/мин, именно этот элемент станет ограничителем.

На производительность также влияют:

• длина и диаметр рукавов;

• высота всасывания;

• состояние фильтра;

• пистолет и арматура;

• герметичность соединений;

• вязкость и температура топлива.

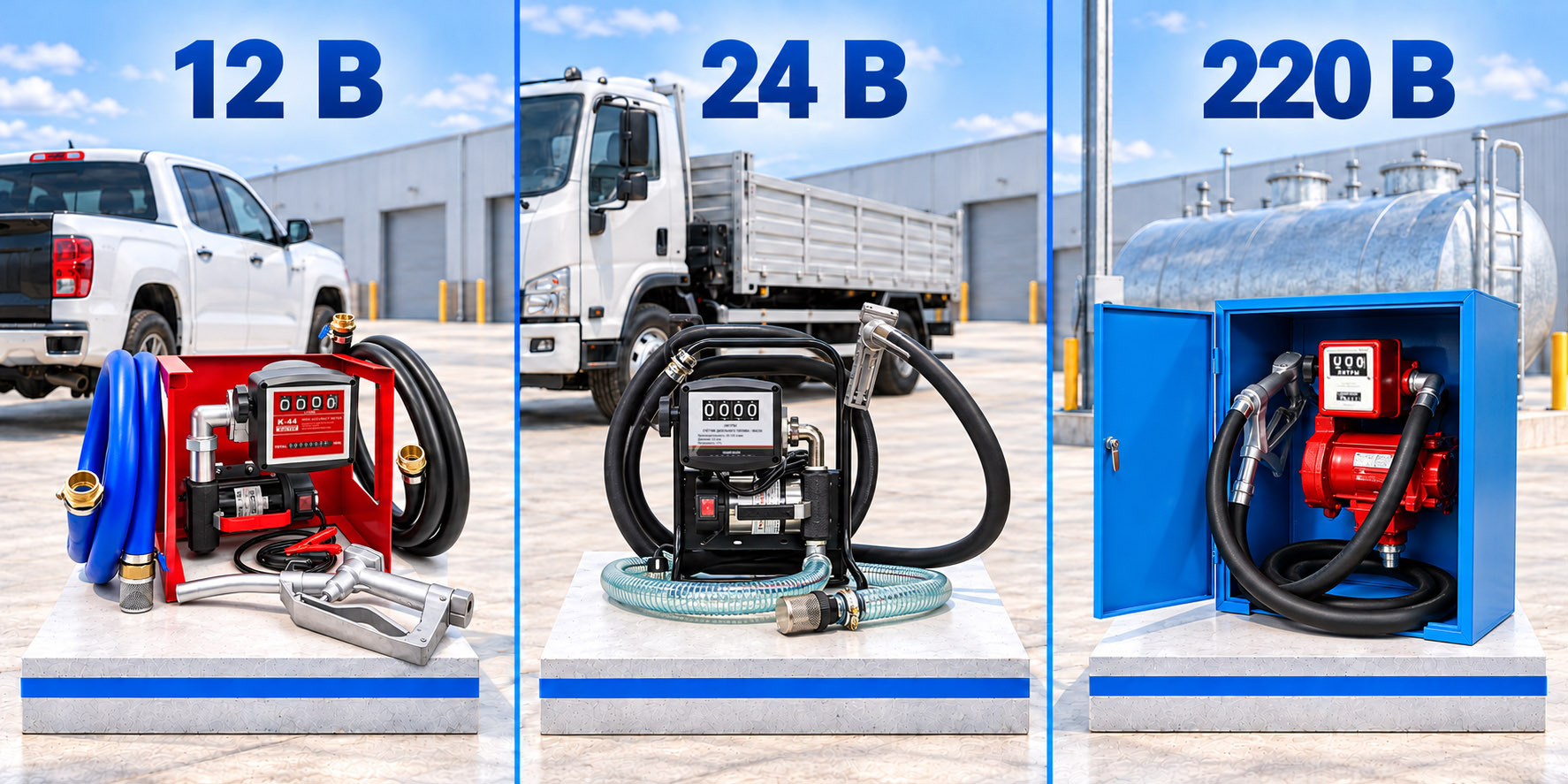

Напряжение питания

Модели на 12 В обычно используют для выездной заправки с подключением к аккумулятору легкового автомобиля.

Оборудование на 24 В подходит для подключения к бортовой сети грузовика или спецтехники.

Комплекты на 220 В удобнее для постоянной точки выдачи рядом с резервуаром, складом, производственной базой или автопарком.

Выбирать напряжение нужно не только по наличию розетки. Необходимо учитывать длину кабеля, допустимую нагрузку, условия установки и требования производителя.

Режим работы двигателя

Компактный насос может быть рассчитан на повторно-кратковременную работу: после определённого периода перекачивания двигатель необходимо остановить и дать ему остыть.

Другие модели допускают более продолжительную или непрерывную эксплуатацию.

Поэтому одинаковая производительность ещё не означает одинаковые возможности. Насос на 40 л/мин, рассчитанный на короткие включения, не стоит использовать для непрерывной заправки большого автопарка.

Допустимое время работы и продолжительность перерыва необходимо проверять по паспорту конкретной модели.

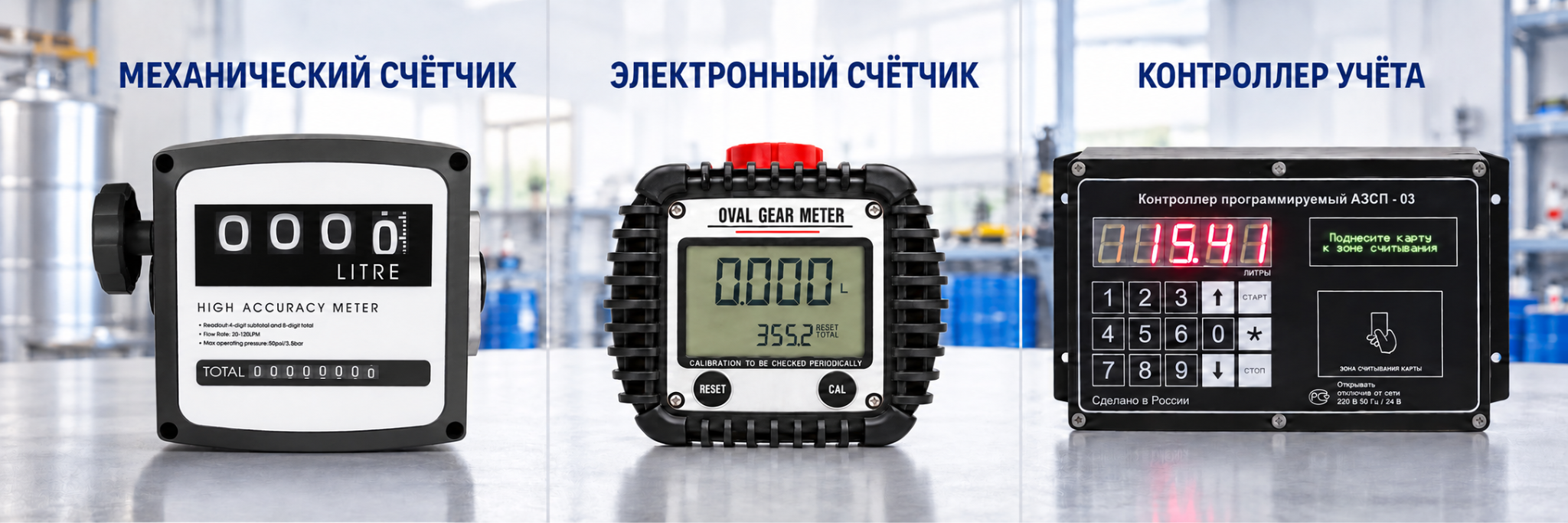

Счётчик и система учёта

Механический счётчик обычно показывает:

• объём отдельной заправки;

• общий накопленный объём.

Этого достаточно, если предприятию нужно контролировать разовую выдачу и суммарный расход топлива.

Электронный счётчик может позволять заранее задать дозу и автоматически остановить отпуск после выдачи установленного объёма.

Если необходимо фиксировать, кто, когда и сколько топлива получил, одного счётчика недостаточно. Потребуются контроллер, идентификация пользователей по картам, ключам или PIN-коду и сохранение информации о произведённых операциях.

Наличие счётчика также не означает, что оборудование автоматически подходит для коммерческих расчётов. Если результаты измерений используются в сфере государственного регулирования обеспечения единства измерений, требования к типу прибора и поверке проверяются отдельно.

Фильтрация

Приёмная сетка или фильтр грубой очистки задерживает крупные загрязнения и защищает насос.

Для более тщательной очистки дизельного топлива могут использоваться:

• картриджный фильтр;

• фильтр тонкой очистки;

• фильтр с прозрачной колбой;

• фильтр-сепаратор для отделения воды.

Фильтр механической очистки и водоотделитель - не одно и то же. Обычный сетчатый элемент задерживает частицы, но не обязан удалять воду из дизельного топлива.

Пропускная способность фильтра должна соответствовать производительности установки. Иначе после его монтажа скорость выдачи окажется ниже ожидаемой.

Рукава и соединения

На всасывающей линии особенно важны:

• герметичность;

• устойчивость рукава к разрежению;

• внутренний диаметр;

• минимально необходимая длина;

• отсутствие перегибов;

• совместимость материала с топливом.

Неплотное соединение может пропускать воздух без заметной утечки топлива наружу. В результате насос работает, но не развивает заявленную производительность или вообще не может поднять жидкость.

Слишком длинный или узкий раздаточный рукав также увеличивает сопротивление и снижает скорость выдачи.

Автоматический пистолет и перепускной клапан

Автоматический пистолет прекращает подачу после заполнения бака, но двигатель насоса в этот момент может продолжать работать.

Для защиты оборудования в конструкции часто предусматривается перепускной, или байпасный, клапан. После закрытия пистолета он позволяет топливу кратковременно циркулировать внутри насоса.

Но байпас не рассчитан на бесконечную работу при закрытом пистолете. Допустимое время такого режима необходимо проверять по паспорту оборудования.

Открытое или закрытое исполнение

Комплект на открытой раме удобен для контролируемого помещения или установки внутри защищённого отсека.

Металлический корпус защищает оборудование от случайных механических воздействий и ограничивает доступ посторонних. Однако сам по себе шкаф ещё не означает, что мини-ТРК разрешено устанавливать под открытым небом.

Степень защиты, температурный диапазон и допустимые условия эксплуатации проверяются по документации конкретной модели.

Как выбрать мини-АЗС для предприятия

Для предварительного выбора можно использовать следующую схему:

Это ориентир, а не готовая спецификация. Две установки с одинаковой производительностью 60 л/мин могут отличаться режимом работы, высотой всасывания, составом комплекта и допустимыми условиями эксплуатации.

Мини-АЗС на базе еврокуба

Если предприятию требуется решение вместе с ёмкостью, можно рассмотреть мини-АЗС для дизельного топлива на базе нового пластикового еврокуба объёмом около 1000 литров.

В готовой мини-АЗС заправочный комплект устанавливается на специальную монтажную пластину, закреплённую на металлической защитной части еврокуба. Подключаются необходимые рукава и соединения - клиент получает готовое решение, а не набор деталей для самостоятельной сборки.

Компания «АЗС ПРО» использует новые ёмкости, подходящие для хранения соответствующего вида топлива. Комплектация подбирается с учётом производительности, напряжения питания, системы учёта и условий эксплуатации.

При выборе необходимо проверить:

• назначение ёмкости;

• совместимость материала с топливом;

• способ крепления заправочного комплекта;

• герметичность соединений;

• пропускную способность установленного фильтра;

• длину всасывающей и раздаточной линий;

• условия размещения оборудования.

Тяжёлая мини-ТРК не должна висеть непосредственно на пластиковом сливном кране. Вес оборудования, вибрацию и рывки рукава должна воспринимать монтажная пластина или металлическая рама.

Насос желательно размещать как можно ближе к точке забора топлива. Излишне длинная всасывающая линия увеличивает сопротивление и вероятность подсоса воздуха.

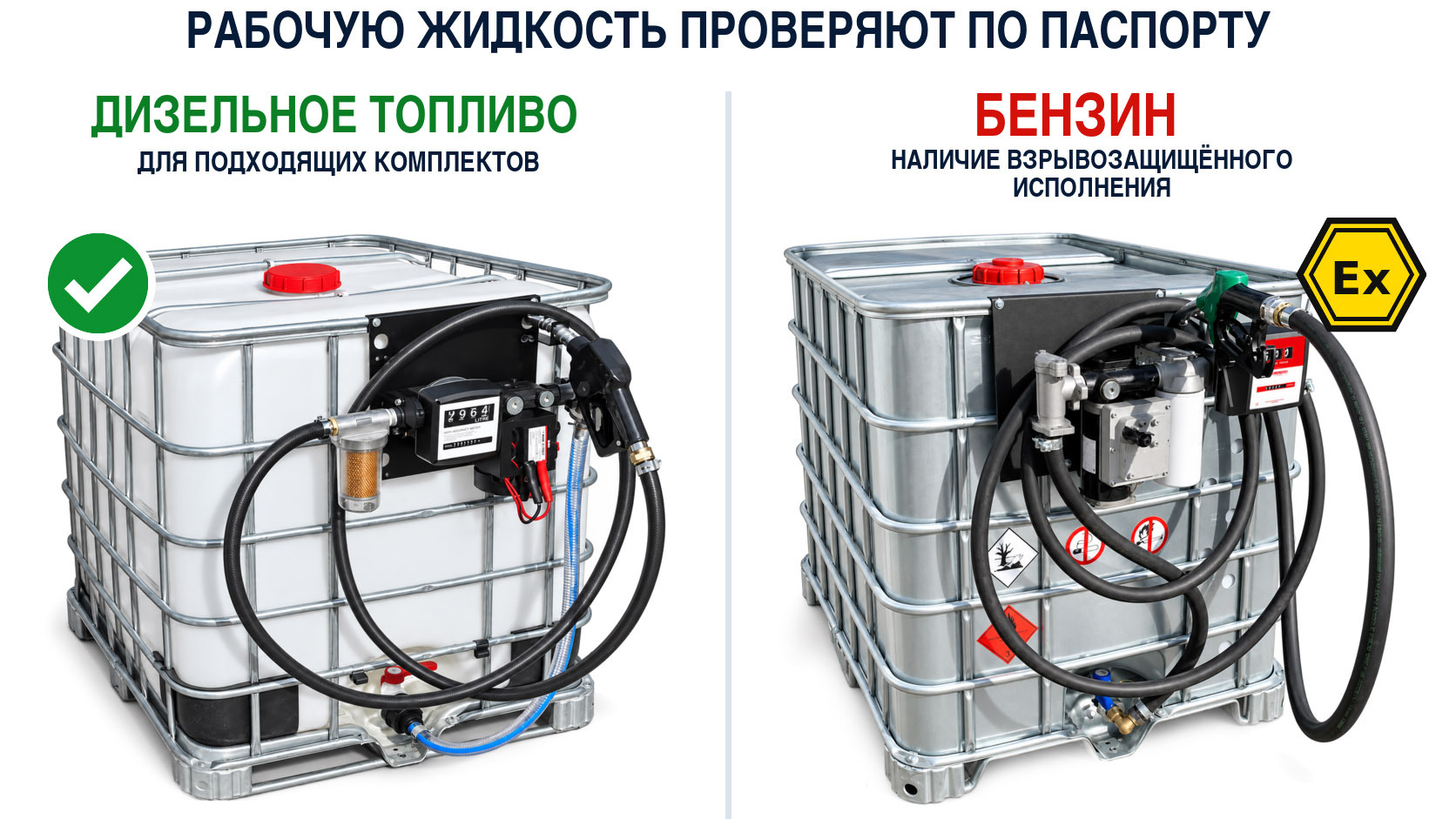

Можно ли использовать еврокуб для бензина

Обычный пластиковый еврокуб и большинство перечисленных в статье комплектов нельзя автоматически использовать для хранения и выдачи бензина.

Для бензина требуется оборудование, в паспорте которого прямо указана возможность работы с этой жидкостью. Отдельно проверяются:

• ёмкость;

• насос и электродвигатель;

• счётчик;

• пистолет;

• рукава;

• соединения;

• исполнение электрооборудования.

Если производитель разрешает использовать модель только для дизельного топлива и керосина, подключать её к бензину нельзя.

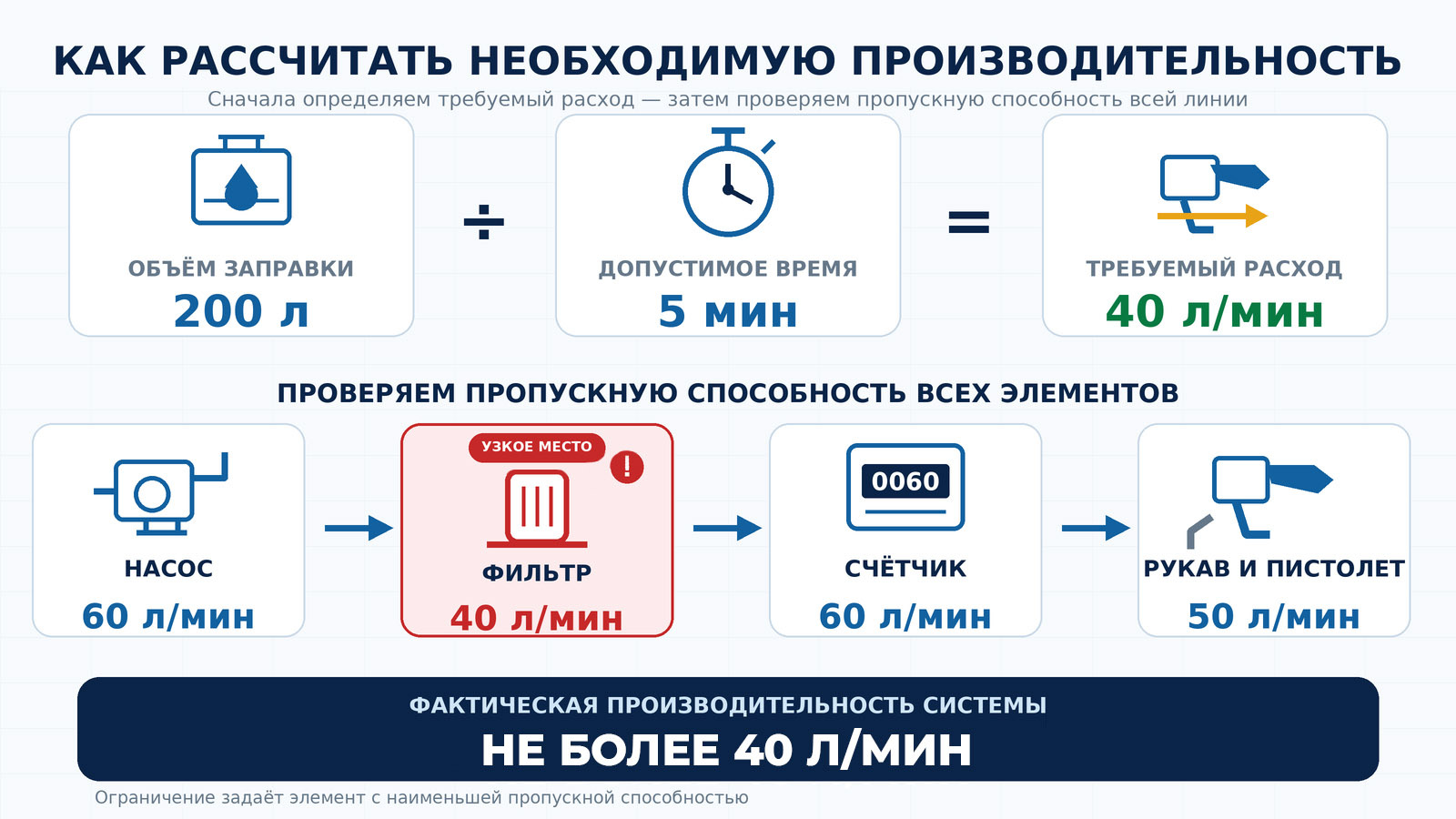

Как рассчитать необходимую производительность

Сначала нужно определить объём типовой заправки и время, которое предприятие готово на неё тратить.

Например, если требуется выдать 200 литров за 5 минут:

200 ÷ 5 = 40 л/мин.

Это необходимая фактическая производительность на пистолете. Насос должен обеспечивать её с учётом сопротивления фильтра, счётчика, рукавов, арматуры и других элементов линии.

Поэтому насос с маркировкой 40 л/мин не всегда выдаёт через собранную систему ровно 40 литров за минуту.

Если техника заправляется последовательно в течение всей смены, необходимо учитывать не только скорость выдачи, но и рабочий цикл двигателя. Более производительная модель не поможет, если после нескольких минут работы насос нужно надолго отключать для охлаждения.

Частые ошибки при выборе мини-АЗС

Выбирать только по производительности

Фактическую скорость определяет вся система, а не одна цифра в названии насоса.

Не проверять состав поставки

Рукава, пистолет, фильтр и соединительные элементы могут не входить в базовую комплектацию.

Подключать оборудование случайными переходниками

Неподходящая резьба, герметик или хомут могут стать причиной подсоса воздуха или утечки топлива.

Использовать слишком длинный всасывающий рукав

Чем длиннее всасывающая линия, тем выше сопротивление и вероятность нестабильной работы насоса.

Считать приёмную сетку полноценным фильтром

Сетка защищает насос от крупного мусора, но не обеспечивает тонкую очистку и не удаляет воду.

Использовать дизельный комплект для бензина

Это недопустимо, если бензин не указан производителем как разрешённая рабочая жидкость.

Не учитывать рабочий цикл

Компактному насосу может потребоваться перерыв для охлаждения после установленного времени непрерывной работы.

Путать счётчик с полноценной системой учёта

Счётчик показывает объём, но без контроллера и идентификации не определяет, кто именно получил топливо.

Нагружать сливной кран еврокуба

Заправочный комплект должен крепиться на монтажной пластине, раме или другом подготовленном основании.

Что сообщить специалисту перед подбором

Для подбора оборудования мини-АЗС потребуется следующая информация:

1. Какое топливо будет выдаваться?

2. Есть ли на объекте готовая ёмкость?

3. Нужна ли мини-АЗС на базе еврокуба?

4. Сколько топлива выдаётся за одну заправку?

5. Какая производительность необходима?

6. Какое напряжение доступно: 12, 24 или 220 В?

7. Сколько единиц техники заправляется за смену?

8. Требуется ли счётчик?

9. Достаточно общего учёта или нужна идентификация пользователей?

10. Нужен ли автоматический пистолет?

11. Какой длины должны быть рукава?

12. Требуется ли отделять воду от дизельного топлива?

13. Где будет установлено оборудование?

14. Нужен ли закрытый металлический корпус?

15. При каких температурах будет работать мини-АЗС?

Когда заправочного комплекта недостаточно

Заправочный комплект или готовая мини-АЗС на базе еврокуба подходят для сравнительно простой схемы хранения и выдачи дизельного топлива.

Если предприятию необходимы:

• резервуар увеличенного объёма;

• отдельный технологический отсек;

• оборудование для приёма топлива из автоцистерны;

• автоматизированный отпуск;

• коммерческий учёт;

• несколько видов топлива;

• усиленная защита оборудования;

• стационарная система пожарной безопасности,

следует рассматривать полноценную модульную или контейнерную АЗС.

Этим решениям будет посвящена вторая часть статьи.

Какие готовые комплекты можно рассмотреть

В ассортименте представлены решения с разным напряжением, производительностью и уровнем учёта.

Для периодической заправки техники от аккумулятора можно рассмотреть:

• Petropump ETS-40 (M) - комплект на 12 В производительностью до 40 л/мин;

• Petroll Starlet 40 - мобильное решение на 12 В для дизельного топлива.

Для постоянной точки выдачи с питанием 220 В подходят:

• Petroll Cosmic 60;

• Petroll Spectra;

• Petropump JYB-60;

• БелАК Атлант.

Если требуется электронный счётчик с возможностью заранее задать объём выдачи, можно обратить внимание на:

• БелАК Юпитер-Комплекс;

• Petroll Pulsar 60Q.

Для персонального учёта топлива можно использовать автоматическую мини-ТРК Benza 26-220-80BS-01A. Она позволяет идентифицировать пользователей и получать сведения о выполненных заправках.

Уже установленную ТРК можно дооснастить контроллером Benza BS-02, который поддерживает выдачу по чип-ключам, смарт-картам или PIN-коду.

Не комплект по названию, а решение под задачу

Чтобы купить мини-АЗС для предприятия, недостаточно выбрать модель по фотографии, напряжению или числу литров в минуту.

Цена мини-АЗС зависит от производительности, состава комплекта, типа счётчика, системы фильтрации, исполнения корпуса и наличия ёмкости.

Специалисты «АЗС ПРО» помогут:

• определить подходящую производительность;

• выбрать питание 12, 24 или 220 В;

• сравнить модели Petroll, Petropump, БелАК и других производителей;

• проверить состав поставки;

• подобрать подходящий уровень фильтрации и учёта;

• проверить совместимость оборудования с топливом;

• подобрать решение для существующего резервуара;

• сформировать готовую мини-АЗС на базе нового еврокуба.

Расскажите, какое топливо используется, откуда его нужно забирать и какую технику предстоит заправлять. Остальную техническую арифметику возьмут на себя специалисты «АЗС ПРО».
