В топливной линии всегда найдётся тот, кто первым встретит ржавчину, окалину, песок и другой мусор из резервуара или трубопровода.
Лучше, если это будет фильтр жидкости ФЖУ, а не насос, запорная арматура или дорогостоящий счётчик.
ФЖУ не делает топливо стерильным и не превращает мутную смесь в образцовый нефтепродукт. Его задача конкретнее: задержать механические примеси до того, как они попадут в оборудование, которое гораздо хуже переносит подобные встречи.
Конструкция кажется простой. Стальной корпус, фильтрующий элемент и два фланца.
Но выбрать ФЖУ только по диаметру трубопровода — примерно то же самое, что подобрать насос по цвету корпуса. Иногда даже совпадёт. Рассчитывать на это всё-таки не стоит.
Что такое ФЖУ
ФЖУ — это промышленный фильтр для очистки неагрессивных нефтепродуктов от механических примесей.
Через него можно пропускать бензин, дизельное топливо, керосин, масла и другие совместимые жидкости с кинематической вязкостью от 0,55 до 300 мм²/с.
Фильтр задерживает:
- ржавчину;
- окалину;
- песок;
- частицы уплотнений;
- продукты износа трубопровода;
- другой механический мусор.

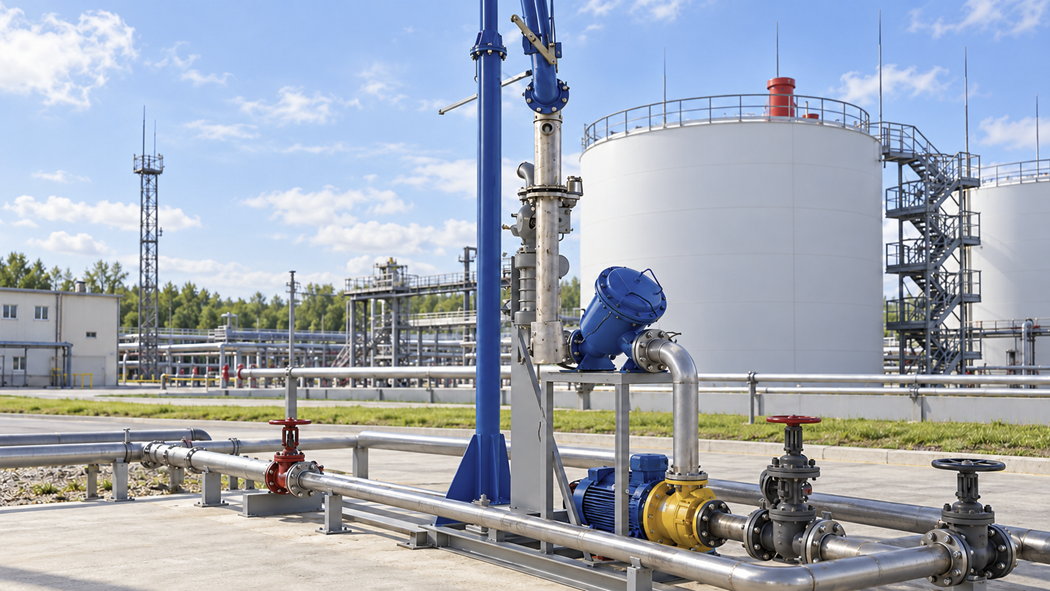

Фильтры жидкости ФЖУ устанавливают на АЗС, нефтебазах, промышленных предприятиях, в системах слива и налива, а также на наземных передвижных установках заправки и перекачки.

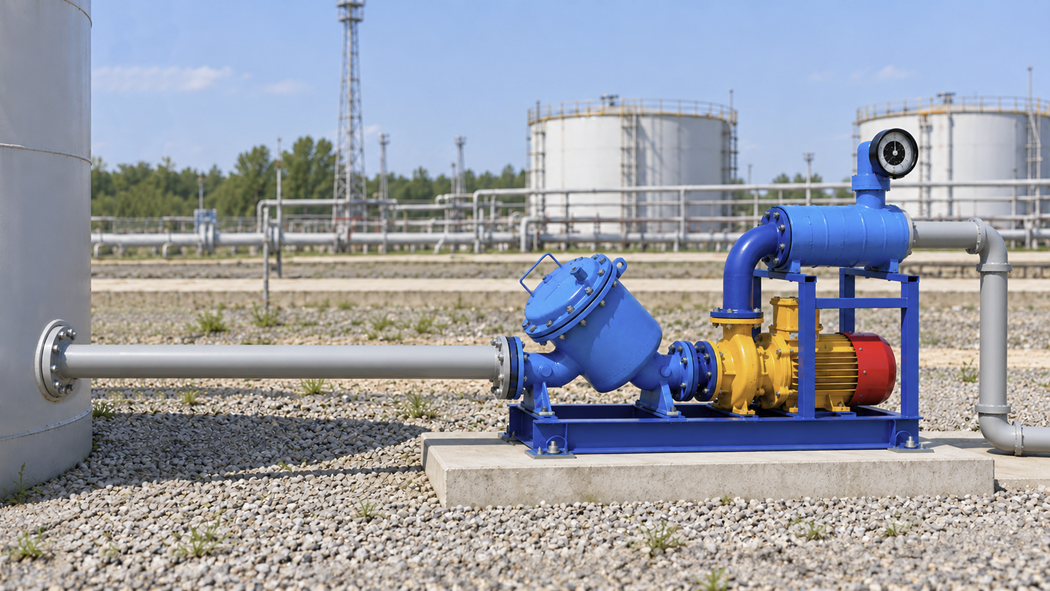

Особенно полезен ФЖУ перед насосами, счётчиками жидкости и другим оборудованием с небольшими внутренними зазорами. Песчинка для трубопровода — мелочь. Для измерительного механизма она уже может стать началом дорогостоящего ремонта.
ФЖУ не отделяет воду
Здесь важно не приписывать фильтру лишние способности.
Стандартный ФЖУ задерживает механические примеси, но не является водоотделителем. Обычная металлическая сетка не удаляет из топлива свободную и тем более растворённую воду.
ФЖУ также не заменяет газоотделитель и не очищает нефтепродукт от химических примесей.
Что находится внутри ФЖУ
Основные элементы конструкции:
- стальной корпус;
- съёмная крышка;
- фильтрующий элемент;
- диски с щелевыми отверстиями;
- металлические сетки;
- входной и выходной патрубки с фланцами;
- уплотнение;
- сливная пробка.

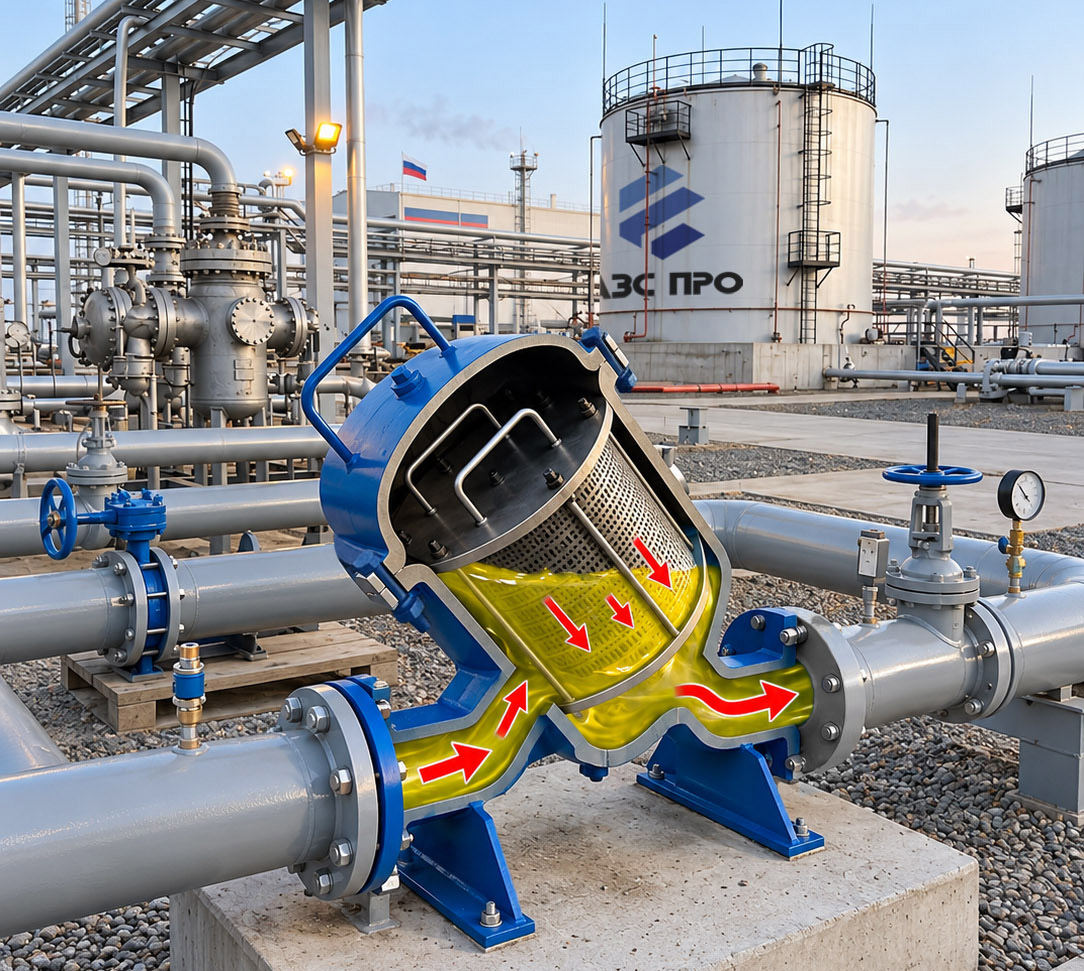

Принцип работы выглядит просто. Нефтепродукт поступает через входной патрубок, омывает фильтрующий элемент и проходит через сетки. Частицы, превышающие размер ячеек, остаются внутри фильтра, а очищенная жидкость направляется дальше по трубопроводу.
Фильтрующий элемент разборный и многоразовый. После загрязнения его можно извлечь, очистить, промыть и вернуть в корпус.
Материал сеток и конструкция элемента могут различаться в зависимости от производителя и исполнения. Поэтому характеристики конкретного ФЖУ необходимо проверять по паспорту, а не по фотографии похожего корпуса.
Что означает маркировка ФЖУ
Разберём обозначение на примере ФЖУ-80/1,6:
- ФЖУ — фильтр жидкости универсальный;
- 80 — диаметр условного прохода в миллиметрах;
- 1,6 — рабочее давление в мегапаскалях.
С первой частью всё относительно просто. А вот дальше начинаются варианты.

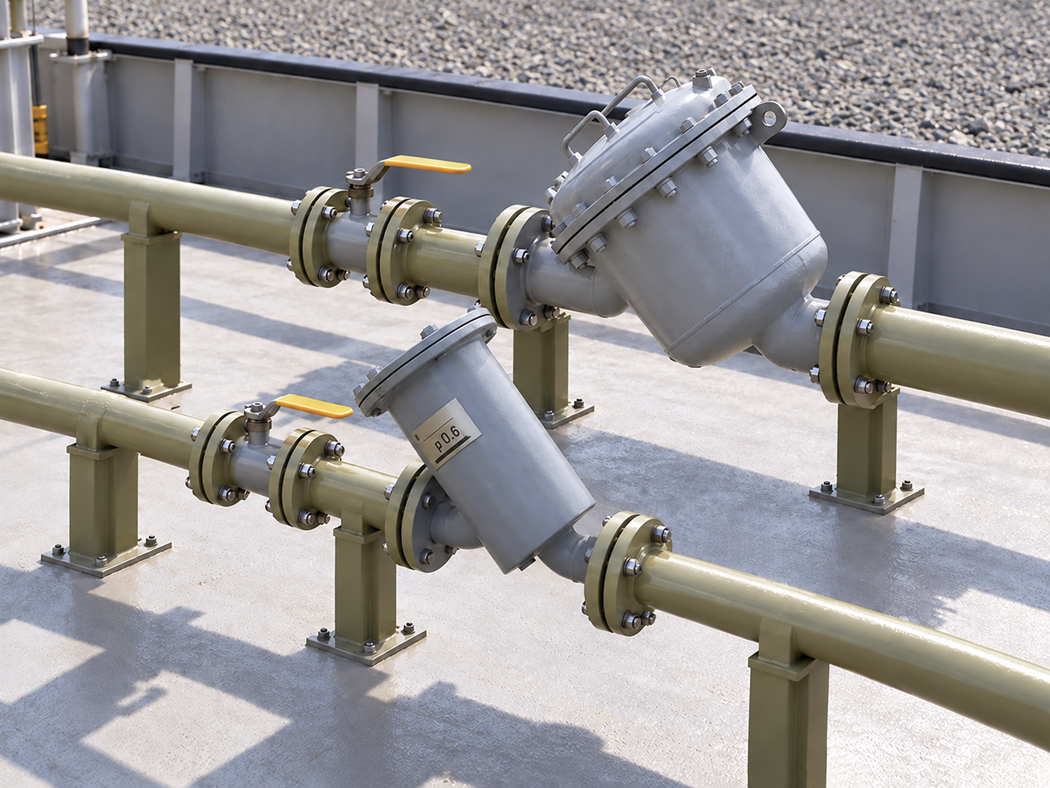

Фильтры одного диаметра могут выпускаться на разное рабочее давление. Например, ФЖУ-40 встречается в исполнениях на 0,6 и 1,6 МПа, а ФЖУ-80, ФЖУ-100 и ФЖУ-150 — на 1,6 и 6,4 МПа.
Поэтому заявки «нужен ФЖУ-80» недостаточно.
Необходимо уточнить как минимум рабочее давление, расход, вязкость продукта и требуемую тонкость фильтрации. Иначе два внешне похожих фильтра могут оказаться рассчитаны на совершенно разные условия.
Диаметр — ещё не производительность
Чем больше условный проход, тем выше потенциальный расход. Но слово «потенциальный» здесь главное.
Фактическая производительность ФЖУ зависит от:
- диаметра условного прохода;
- вязкости нефтепродукта;
- тонкости фильтрации;
- загрязнённости элемента;
- перепада давления;
- характеристик остального трубопровода.
Номинальный расход основных моделей при работе с маловязкими нефтепродуктами выглядит так:
| Модель | Ду, мм | Рабочее давление, МПа | Номинальный расход, м³/ч |
|---|---|---|---|
| ФЖУ-25 | 25 | 1,6 | 3,6 |
| ФЖУ-40 | 40 | 0,6 или 1,6 | 17 |
| ФЖУ-50 | 50 | 1,6 | 20 |
| ФЖУ-65 | 65 | 1,6 | 26 |
| ФЖУ-80 | 80 | 1,6 или 6,4 | 100 |
| ФЖУ-100 | 100 | 1,6 или 6,4 | 120 |
| ФЖУ-150 | 150 | 1,6 или 6,4 | 280 |
| ФЖУ-200 | 200 | 1,6 | 360 |
Эти значения относятся к жидкостям с кинематической вязкостью до 6 мм²/с.
С ростом вязкости расход уменьшается. Например, номинальная производительность ФЖУ-80 снижается со 100 до 50 м³/ч при работе с продуктом вязкостью от 150 до 300 мм²/с.
Поэтому выбирать модель только по размеру фланца нельзя. Фланец может подойти идеально, а требуемый поток через фильтр — уже нет.

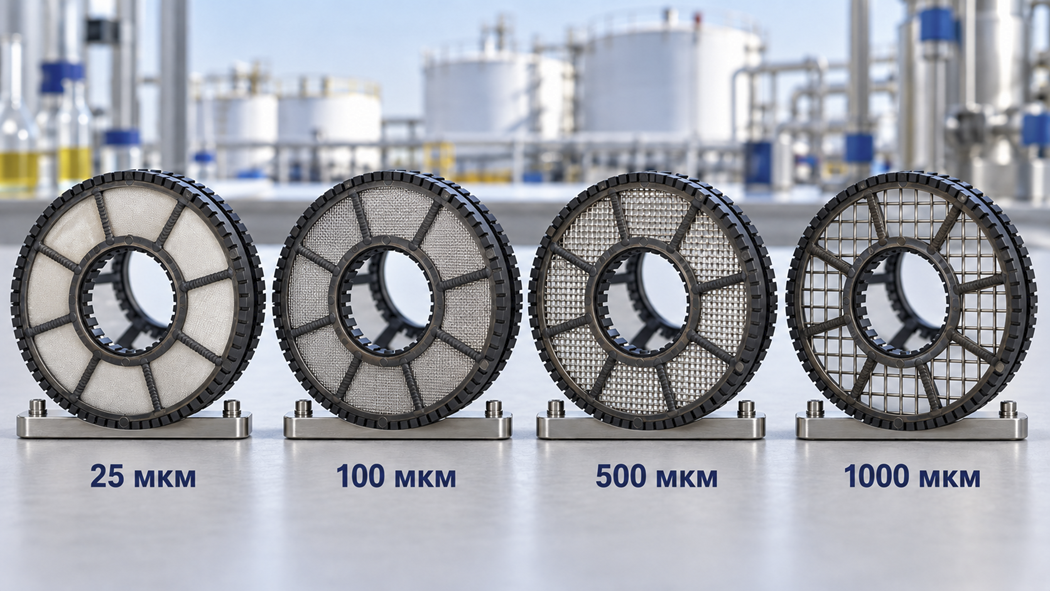

Тонкость фильтрации: меньше не всегда лучше
Номинальная тонкость фильтрации показывает размер частиц, которые должен задерживать элемент.
Стандартные исполнения могут иметь тонкость:
- 25 мкм;
- 50 мкм;
- 100 мкм;
- 200 мкм;
- 500 мкм;
- 1000 мкм.
По согласованию возможно изготовление элемента с другим значением.
На первый взгляд всё очевидно: чем меньше микрон, тем чище нефтепродукт. Но слишком тонкий элемент создаёт большее сопротивление потоку и быстрее загрязняется.
Поэтому выбирать минимальное значение «с запасом» не всегда разумно.
Тонкость фильтрации определяют по требованиям оборудования, установленного после ФЖУ. Если счётчику необходима предварительная очистка до 100 мкм, нет смысла без расчёта ставить элемент на 25 мкм и потом удивляться падению производительности.
Узкое место в трубопроводе обычно появляется не внезапно. Его часто создают ещё на этапе неграмотного подбора.
Как выбрать фильтр ФЖУ
Перед заказом необходимо ответить на семь вопросов.
1. Какой нефтепродукт будет фильтроваться
Бензин, дизельное топливо, керосин и масло отличаются вязкостью. Один и тот же ФЖУ будет пропускать их с разной производительностью.
2. Какова температура продукта
Температура влияет на вязкость. Холодное масло создаёт гораздо большее сопротивление, чем бензин или прогретое дизельное топливо.
3. Какой расход требуется системе
Необходимо учитывать не максимальную красивую цифру из таблицы, а рабочий расход для конкретного продукта и условий эксплуатации.
4. Какой Ду имеет трубопровод
Размер присоединения ФЖУ должен соответствовать проекту. Самовольное сужение прохода увеличивает гидравлическое сопротивление.
5. Каково рабочее давление
Выбранное исполнение должно быть рассчитано на давление системы с необходимым запасом. Устанавливать фильтр на 0,6 МПа в линию с более высоким давлением нельзя, даже если фланцы удалось соединить.
6. Какая тонкость очистки требуется
Этот параметр определяется требованиями насоса, счётчика и другого оборудования после фильтра.
7. Что потребуется для монтажа и контроля
Нужно заранее проверить:
- тип и размеры фланцев;
- наличие ответных фланцев;
- необходимость установки манометров;
- направление потока;
- наличие пространства для снятия крышки;
- возможность безопасного слива жидкости и извлечения элемента.
В каталоге АЗС ПРО представлены, в частности ФЖУ-25, ФЖУ-40, ФЖУ-65, ФЖУ-80, ФЖУ-100 и ФЖУ-150. Конкретное исполнение необходимо проверять по рабочему давлению и характеристикам установленного фильтрующего элемента.

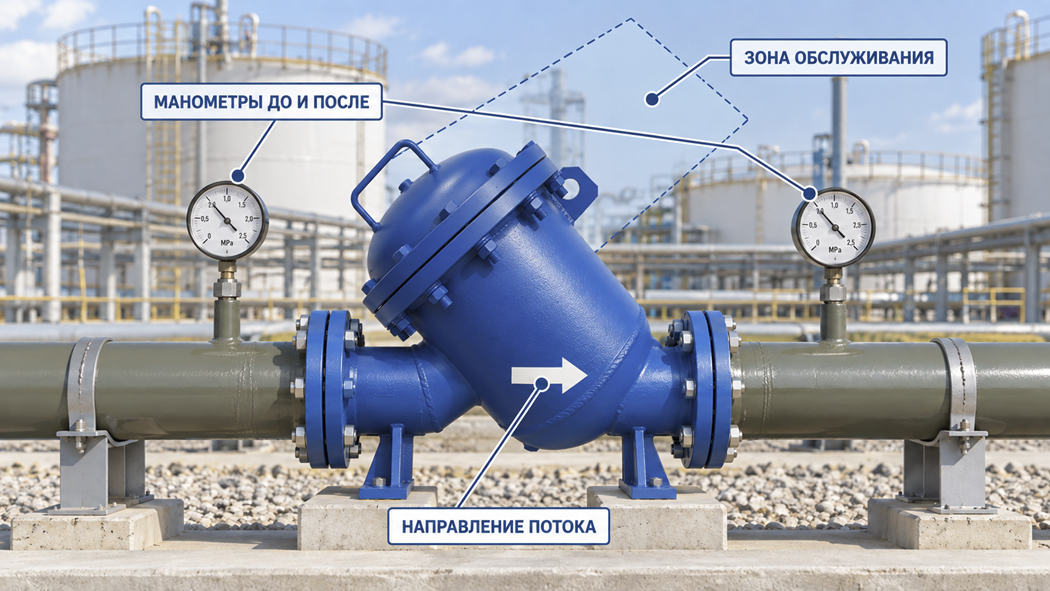

Монтаж: стрелка на корпусе не для красоты
ФЖУ устанавливают так, чтобы направление потока совпадало со стрелкой на корпусе.
До монтажа необходимо:
- Промыть подводящую часть трубопровода рабочей жидкостью.
- Снять транспортировочные заглушки.
- Удалить консервационную смазку пропусканием через фильтр керосина, бензина или дизельного топлива.
- Слить использованную для расконсервации жидкость.
- Установить фильтр и проверить герметичность соединений.
Место монтажа должно позволять снять крышку и извлечь фильтрующий элемент. Если над фильтром проходит труба, балка или площадка, техническое обслуживание быстро превратится в инженерный квест.
Разбирать, ремонтировать или подтягивать элементы конструкции под давлением запрещено.

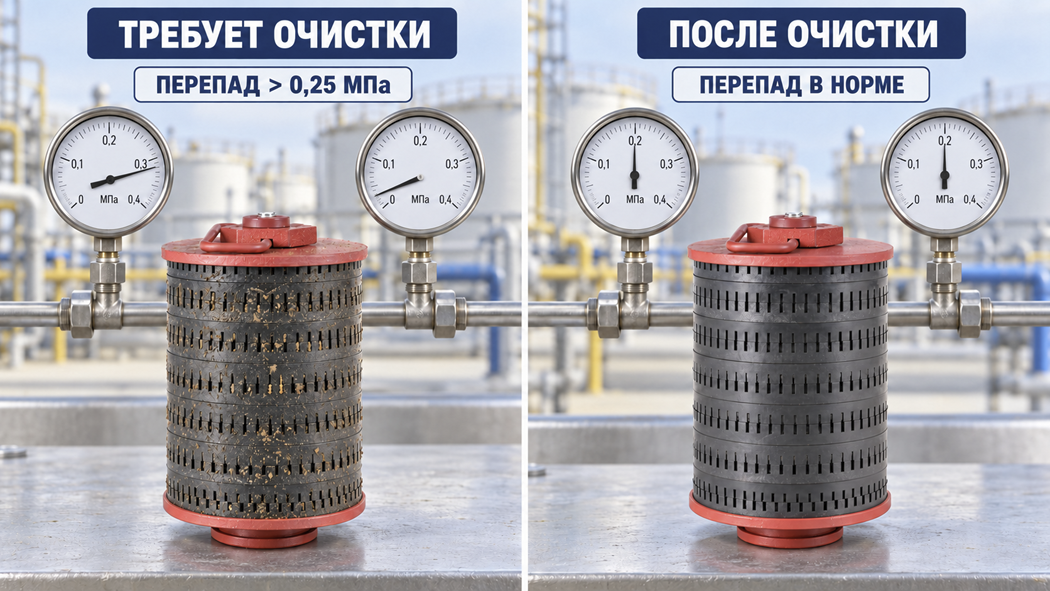

Как понять, что ФЖУ пора чистить
Загрязнение фильтрующего элемента повышает сопротивление потоку. В результате падает производительность и увеличивается разница давления до и после фильтра.
В моделях ФЖУ-80, ФЖУ-100 и ФЖУ-150 предусматриваются места для установки манометров до и после фильтрующего элемента, с помощью которых можно контролировать перепад давления.
Если разница между показаниями манометров превышает 0,25 МПа, фильтр необходимо:
- Отключить от системы.
- Сбросить давление.
- Слить находящийся внутри нефтепродукт.
- Снять крышку.
- Извлечь и разобрать фильтрующий элемент.
- Удалить ржавчину, окалину и другие загрязнения.
- Промыть детали керосином.
- Собрать фильтр и проверить герметичность.
Периодичность обслуживания зависит от чистоты нефтепродукта и состояния трубопровода. Универсального графика «один раз в месяц» здесь нет.
Новый трубопровод после монтажа иногда приносит фильтру не меньше мусора, чем старый резервуар. Поэтому в первые часы эксплуатации состояние элемента стоит контролировать особенно внимательно.
Семь ошибок при выборе и эксплуатации
Выбирать только по диаметру
Одинаковый Ду не означает одинаковые давление, производительность и тонкость фильтрации.
Не учитывать вязкость
Модель, свободно пропускающая бензин, может заметно ограничить поток вязкого масла.
Заказывать самую тонкую сетку
Более тонкая фильтрация не всегда полезнее. Иногда она просто чаще останавливает линию на обслуживание.
Путать ФЖУ с водоотделителем
Обычный ФЖУ задерживает механические частицы, но не удаляет воду из топлива.
Устанавливать против направления потока
Стрелка на корпусе показывает рабочее направление движения жидкости. Это часть схемы монтажа, а не элемент дизайна.
Не контролировать перепад давления
Забитый фильтр продолжает выглядеть вполне исправным. Проблема обнаруживается по падению расхода или показаниям манометров.
Не предусматривать место для обслуживания
Фильтрующий элемент многоразовый только до тех пор, пока его можно извлечь из корпуса.
Вопросы и ответы
Можно ли использовать один ФЖУ для бензина и дизельного топлива?
Можно, если материалы корпуса, уплотнений и фильтрующего элемента совместимы с обоими продуктами, а характеристики фильтра подходят по вязкости, расходу и давлению.
Какую тонкость фильтрации выбрать?
Ориентироваться нужно на требования оборудования, установленного после фильтра. Чем меньше размер ячейки, тем выше степень очистки, но тем больше сопротивление и чаще обслуживание.
Удаляет ли ФЖУ воду из дизельного топлива?
Стандартный сетчатый ФЖУ не выполняет функцию водоотделения. Для удаления воды требуется фильтр-сепаратор.
Можно ли установить ФЖУ перед счётчиком жидкости?
Да. Такая установка защищает измерительный механизм от механических примесей. Тонкость фильтрации выбирают по требованиям производителя счётчика.
Когда нужно очищать фильтрующий элемент?
Для моделей с контролем по манометрам основанием для очистки служит перепад давления более 0,25 МПа. Дополнительно необходимо учитывать снижение расхода и условия эксплуатации.
Можно ли использовать ФЖУ на топливозаправщике?
Фильтры применяются на наземных передвижных средствах заправки и перекачки во время их работы на месте. Конкретное исполнение должно соответствовать условиям монтажа и эксплуатации.
Сначала параметры, потом модель
ФЖУ выглядит проще насоса или счётчика. Но именно от его правильного подбора зависит, сколько механических примесей встретит оборудование дальше по линии.
Для выбора необходимо знать нефтепродукт, его вязкость и температуру, рабочий расход, давление, диаметр трубопровода и требуемую тонкость фильтрации.
Специалисты АЗС ПРО помогут подобрать фильтр жидкости ФЖУ, проверить его совместимость с существующей системой и определить необходимое исполнение фильтрующего элемента.
Потому что хороший фильтр должен задерживать грязь, а не весь технологический процесс.
