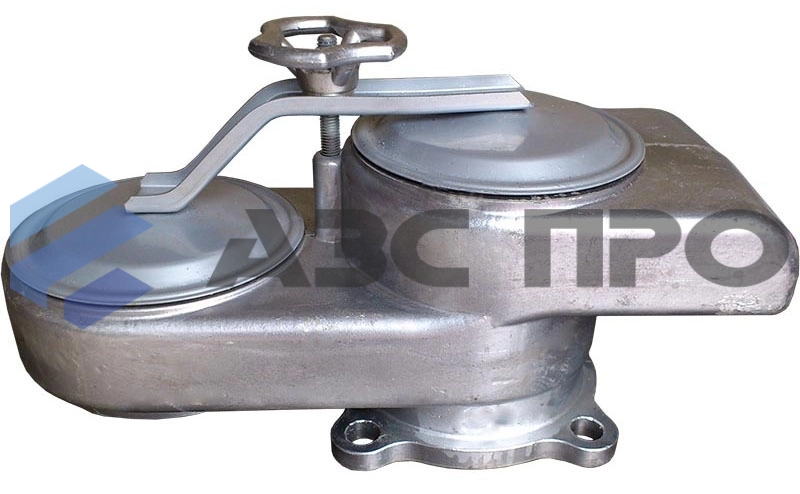

Клапан дыхательный СМДК-250
Клапан совмещённый дыхательный СМДК‑250 — комбинированный механический клапан давления и вакуума с огнезадерживающим элементом. Применяется для герметизации резервуаров от деформации, снижения потерь паров и предотвращения проникновения пламени. Идеален для АЗС, нефтебаз и промышленных объектов.
Устройство
- Алюминиевый корпус с фланцем DN 250 мм;
- Тарелки давления и вакуума с пружинами и грузами;
- Кассетный огнезадержатель и защитная сетка;
- Направляющие стержни, крышка с прокладкой и козырёк;
- Климатическое исполнение У и УХЛ, категория 1 (ГОСТ 15150‑69).
Преимущества
- Давление срабатывания: 140–160 мм вод. ст. (1400–1600 Па); вакуум: 20–25 мм вод. ст.;
- Пропускная способность 25–250 м³/ч в зависимости от DN;
- Огнезадерживающая кассета обеспечивает пожарную безопасность;
- Рабочий диапазон –60…+40 °C, влажность до 100%;
- Корпус из алюминия — коррозионно устойчивый и лёгкий;
- Сетка защищает от попадания загрязнений.
Условия эксплуатации
Устанавливается на крышке резервуара фланцем вниз. Температура эксплуатации — от –60 до +40 °C, влажность до 100%. Рабочее давление — до 2000 Па, вакуум — до 250 Па. Разрешена открытая установка без навеса.
Особенности модели
- Типоразмер DN 250;
- Огнезадержатель сменяемый кассетно;
- Удобная замена внутренних элементов без демонтажа;
- Сертификация по ТУ 3689‑003, соответствует промышленным нормам;
- Надёжная и проверенная конструкция.
Технические характеристики
| Производитель | Поршень |
| Модель | СМДК‑250 |
| Условный проход, DN | 250 мм |
| Давление срабатывания | 140–160 мм вод. ст. (1400–1600 Па) |
| Вакуум срабатывания | 20–25 мм вод. ст. |
| Пропускная способность | 25–250 м³/ч |
| Габариты (L×B×H) | 946×370×506 мм |
| Материал корпуса | Алюминиевый сплав |
| Климатическое исполнение | У, УХЛ, кат. 1 (ГОСТ 15150‑69) |
| Параметры изделия | СМДК-50АА* | СМДК-100АА | СМДК-150 | СМДК-200 | СМДК-250 |
|---|---|---|---|---|---|
| диаметр условного прохода, мм | 50 | 100 | 150 | 200 | 250 |
| пропускная способность, м³/ч, не менее | 25 | 100 | 150 | 200 | 250 |
| рабочее давление, Па (мм вод. ст.), не более | 2000±10 (200±1) | ||||
| рабочий вакуум, Па (мм вод. ст.), не более | 250 (25) | ||||
| давление срабатывания, Па (мм вод. ст.) | 1800 (180) | ||||
| вакуум срабатывания, Па (мм вод. ст.) | 250 (25) | ||||
| температурный диапазон работы, °С; | от –60 до +40 | ||||
| Габаритные размеры, мм, не более: | |||||
| длина, мм (L) | 236 | 400 | 548 | 745 | 944 |
| ширина, мм (B) | 110 | 162 | 260 | 315 | 364 |
| высота, мм (H) | 164 | 219 | 352 | 420 | 543 |
| масса, кг | 2,3 | 6,4 | 20 | 34 | 58,5 |
| ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||
| диаметр межцентрового расстояния, мм (D1) | 110 | 170 | 225 | 280 | 335 |
| диаметр отверстия, мм (d) | 14 | 18 | 18 | 18 | 18 |
| количество отверстий, шт. (n, шт.) | 4 | 4 | 8 | 8 | 12 |
* Изделие СМДК с условным проходом DN 50 по требованию заказчика может быть изготовлено под фланцевое соединение"шип-паз". Во фланце изделия выполняется "паз".
