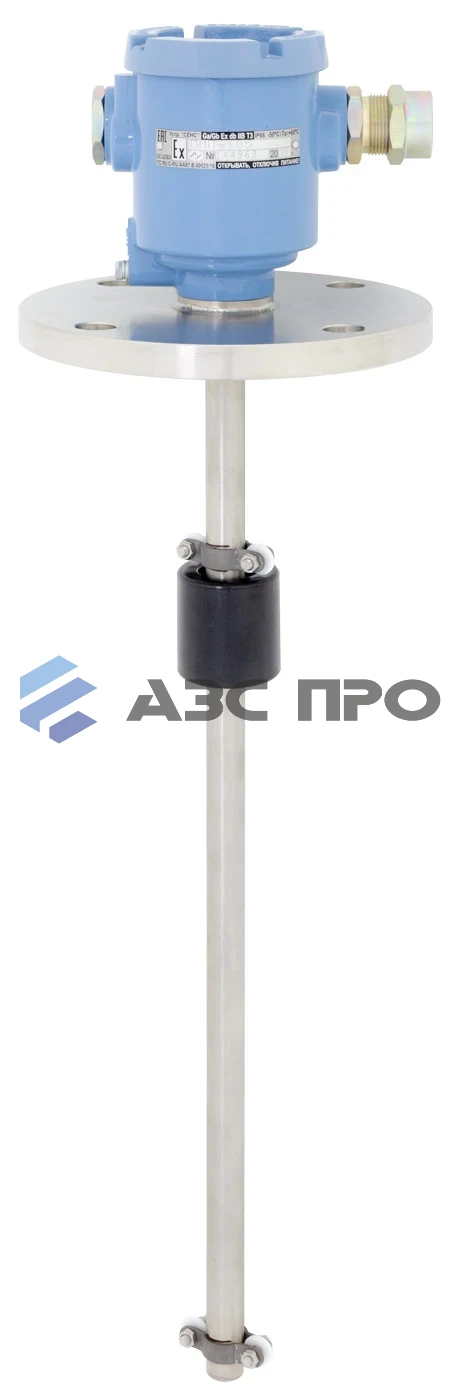

Датчик уровня ПМП-165
Применение датчика уровня
Данный датчик разработан для оперативного контроля уровня заполнения резервуаров, позволяя отслеживать одновременно от 1 до 14 отметок уровня. Полученная информация передается системой цифрового интерфейса, обеспечивая взаимодействие с автоматизированными комплексами управления и сигнализационными системами технологического назначения:
- Предотвращение ситуации с переполнением резервуаров.
- Поддержание оптимального уровня жидкости методом автоматической регулировки.
- Контроль минимальной отметки уровня для исключения холостого хода насосов.
- Мониторинг целостности двойных стенок резервуаров через проверку изменения уровня в компенсаторе.
- Наблюдение за уровнем жидкости в резервуарах водоочистных сооружений.
- Определение наличия затоплений помещений и аналогичных ситуаций.
Обеспечивая надежное соединение, датчик оснащен изолированным интерфейсом RS-485. Данные о текущих уровнях поступают в цифровом виде по открытому протоколу Modbus в формате RTU, соответствующему официальному документу стандарта «Спецификация протокола прикладного уровня Modbus v1.1b».
Работа датчика уровня ПМП-165
Как устроен датчик?
Внутри направляющей датчика уровня находится металлическая штанга, на которую прикрепляются платы с герконовыми переключателями. Количество плат совпадает с числом контрольных точек уровня. Каждая пластина соединена друг с другом двумя проводниками, формирующими переменное сопротивление, зависящее от текущего положения уровня жидкости.
Минимальное значение уровня характеризуется положением всех поплавков внизу, что создает максимальную величину сопротивления цепи. При постепенном увеличении уровня жидкости поплавки поднимаются, замыкая последовательно герконы, снижающие сопротивление всей цепи. Таким образом, контроллер получает электрический сигнал, пропорциональный уровню жидкости, и преобразует его в цифровой вид, отправляя по интерфейсу RS-485 по протоколу Modbus.
Изменение позиций контрольных уровней производится вручную, путем перемещения крепежных винтов и хомута, определяющего местоположение герконов на металлической штанге. Число контрольных точек также регулируется изменением количества используемых плат.

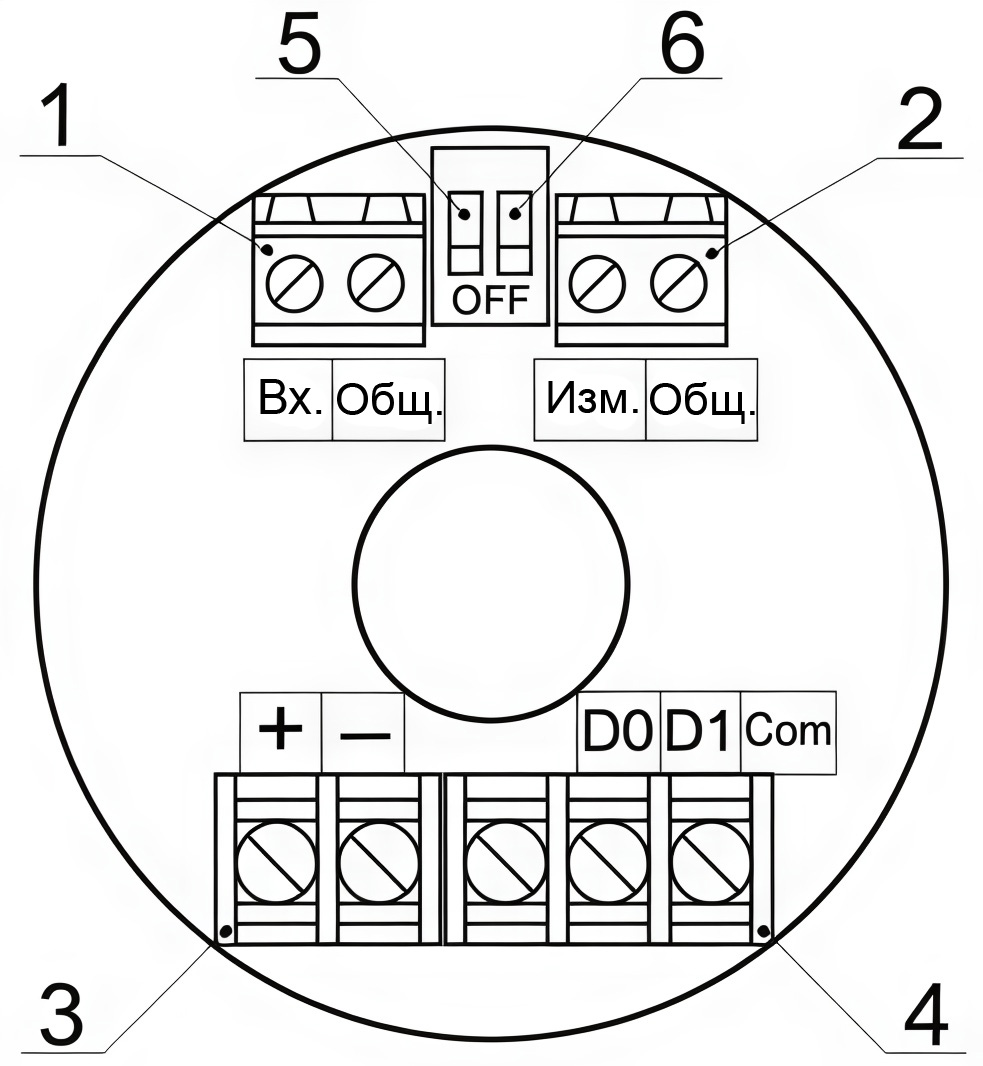

Распределение функций элементов контроллера
Контроллер ПМП-165 оснащен рядом выводов, каждый из которых выполняет свою роль:
- Клемма 2: предназначена для соединения с платами герконов.
- Клемма 3: используется для подачи питания на датчик.
- Клемма 4: служит для подключения интерфейса RS-485.
Дополнительные настройки осуществляются следующим образом:
- Переключатель 5: возвращает устройство к заводским настройкам (адрес Modbus, скорость передачи данных, бит чётности).
- Переключатель 6: защищает вышеуказанные параметры от изменений оператором.
- Клемма 1 имеет специальное назначение, указанное в руководстве по эксплуатации (РЭ).
Подробные технические характеристики датчика уровня ПМП-165:
| Число контрольных (контролируемых) уровней | от 1 до 14 | ||
|---|---|---|---|
| Длина направляющей, мм | от 100 до 6 000; от 100 до 2500 (транспортное или инверсное исполнение) |
||
| Минимальный шаг установки уровня, мм | 50 (один поплавок); 110 | ||
| Пределы погрешности установки контрольного уровня, мм | ±5 | ||
| Параметры контролируемой среды | температура, ℃ | от -50 до +60 | |
| рабочее давление, МПа, не более | 2,5 | ||
| плотность, кг/м³ | от 500 до 1500 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Диапазон температур окружающей среды, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Еx db IIВ Т3 | ||
| Напряжение питания (Un), В | от 10 до 30 | ||
| Потребляемый ток, мА, не более | 250 | ||
| Назначенный срок службы, лет | 15 | ||
