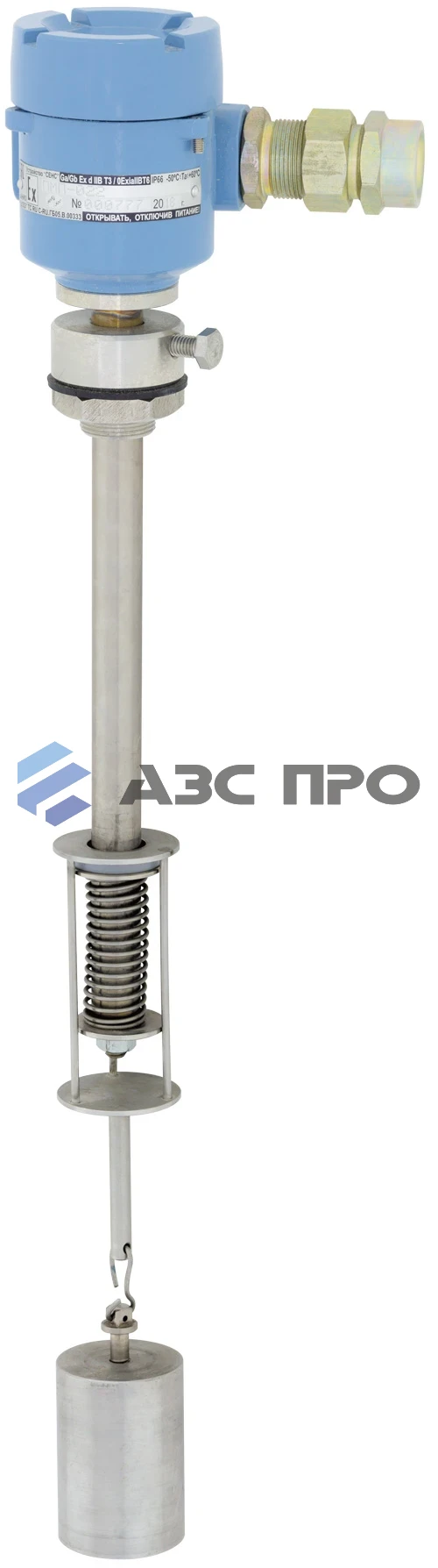

Датчик уровня ПМП-022
Назначение
Датчик уровня ПМП-022 предназначен для надежного контроля максимального уровня жидкости в резервуарах с плавучими крышами (понтонами). При достижении заданного уровня жидкости датчик производит коммутацию электрической цепи, оповещая оператора или систему управления о превышении нормы. Используется в системах автоматизированного управления технологическими процессами (АСУТП), промышленной автоматики (РСУ) и противоаварийной защиты (ПАЗ) на предприятиях нефтехимии, химии, фармации, пищевой промышленности, машиностроения и судостроения.
Возможна эксплуатация в регионах с высоким уровнем сейсмической активности.
Особенности конструкции
Корпус датчика выполнен из устойчивого алюминиевого сплава АК7ч с электроизоляционным фтороксидным покрытием, покрытым порошковой эмалью. По специальному запросу доступен вариант изготовления из высококачественной нержавеющей стали марок 12Х18Н9ТЛ, 12Х18Н10Т. Комплектуются внешние и внутренние клеммы заземления, а также один или два кабельных входа. В корпусе расположены электронные модули с клеммами для удобного подключения кабелей. Модификация и способ крепления выбираются заказчиком.
Особенность монтажа: минимальное отверстие для установки должно иметь диаметр минимум 50 мм, а внутренний диаметр патрубка должен составлять не менее 60 мм.
Рабочий принцип устройства следующий: в направляющем элементе, выполненном из высококоррозионностойкой стали 12Х18Н10Т, перемещается пружинный механизм с магнитом. Напротив него размещён геркон, меняющий свое состояние под действием магнитного поля. За счёт груза, закрепленного на тросе, пружина сжимается и магнит отводится вниз, и он не воздействует на геркон.. При полном заполнении резервуара, плавающая крыша (понтон) приподнимает этот груз, ослабляя давление на пружину и освобождая магнит от воздействия на геркон. Значение срабатывания задаётся регулировкой длины троса.
Основные области применения
- Автозаправочные станции (АЗС, АГЗС, МАЗС, КАЗС);
- Нефтебазы и газовые хранилища;
- Терминалы для хранения газа и нефтепродуктов;
- Нефтеперерабатывающие заводы (НПЗ).
Характеристики и преимущества
- Сертифицирован согласно постановлению правительства РФ №719 от 17 июля 2015 года. Зарегистрирован в реестре отечественной промышленной продукции (№4704\8\2021, внесён 24 декабря 2021 года).
- Устойчивость к механическим повреждениям и стойкость к атмосферным влияниям благодаря корпусу из алюминия или нержавеющей стали.
- Рабочий диапазон температур: от −50°C до +60°C.
- Универсальность выхода сигнала: возможны разные типы электрических соединений.
- Исполнение соответствует стандартам взрывобезопасности.
- Быстрая настройка и удобство монтажа.
- Вариативность комплектации для подключения различной кабельной арматуры (металлорукава, бронированные кабели, защитные трубы).

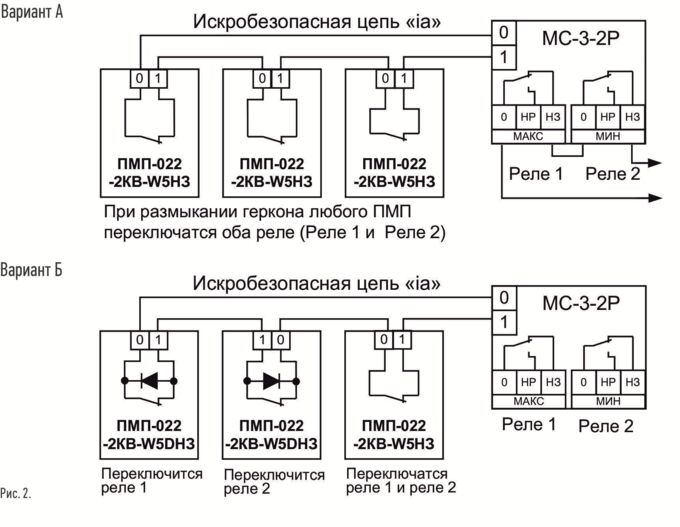

Схемы соединений:
Подробные технические характеристики:
| Число контрольных (контролируемых) уровней | 1 | ||
|---|---|---|---|
| Тип выхода | вариант db: W5, W5DНЗ, W30, DC24, AC24, AC220, NAMUR; вариант ia+db: W5, W5DНЗ, NAMUR; вариант 0Ex+db: W5, W5DНЗ, NAMUR. |
||
| Пределы погрешности установки контрольного уровня, мм | ±5 | ||
| Параметры контролируемой среды | температура, ℃ | от -50 до +601) | |
| рабочее давление, МПа, не более | 2,5 | ||
| плотность, кг/м³ | от 450 | ||
| Температура эксплуатации, хранения, транспортирования, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 (IEC 60529) | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T3, Ga/Gb Ex ia IIB T6, 0Ex ia IIB T6 Ga | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Число циклов сжатия пружины, не менее | 15 000 | ||
| Масса без учёта типа крепления, кг, не более | 10 | ||
| Полный средний срок службы, лет | 15 | ||
|
Примечание. 1) при условии отсутствия замерзания контролируемой среды |
|||
