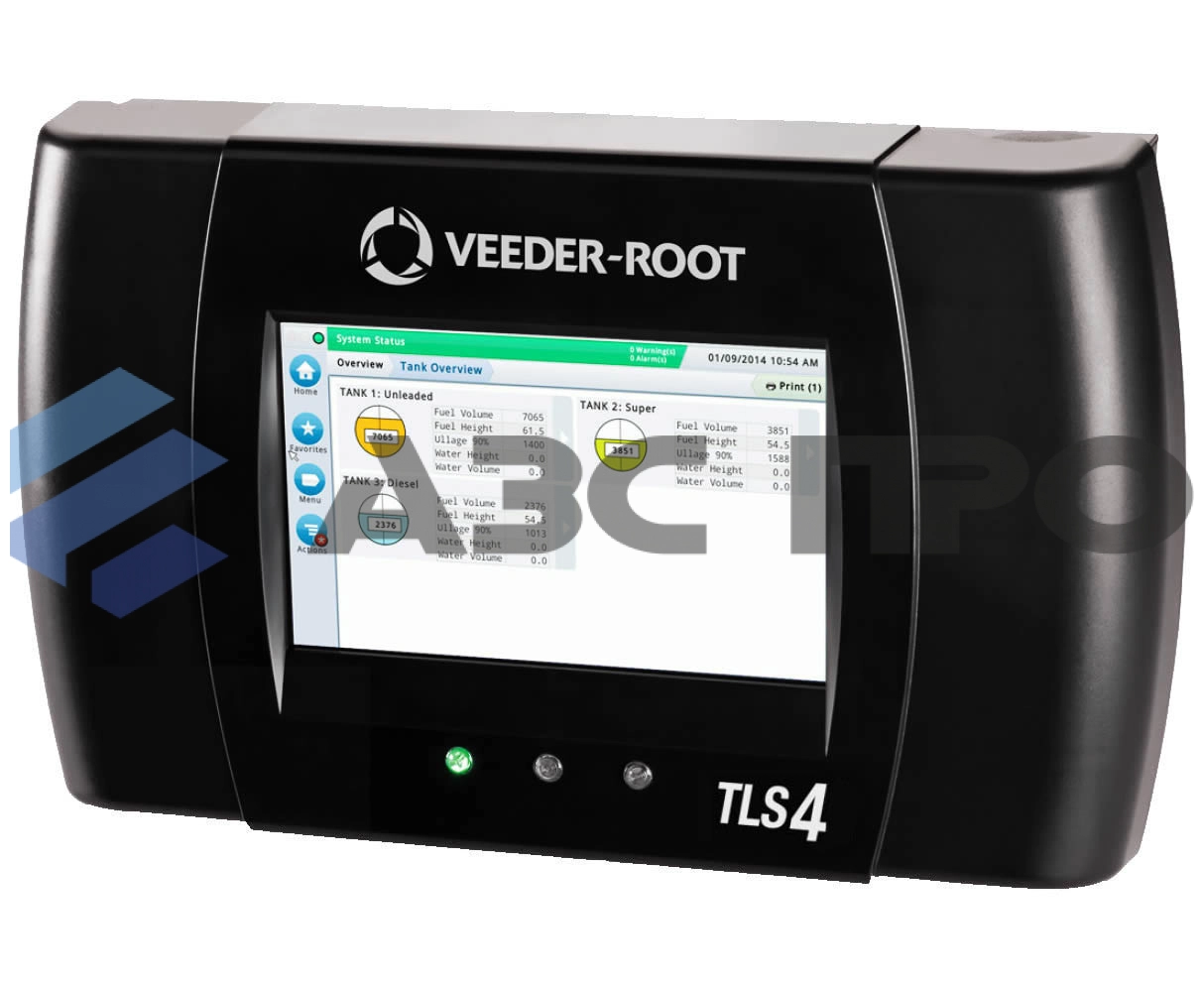

Уровнемер Veeder Root TLS 4

Поколение уровнемеров для коммерческого учета топлива на АЗС и нефтебазах, а также экологического мониторинга объектов нефтепродуктообеспечения. Veeder-Root TLS 4 занимает промежуточное положение между простыми измерительными системами серии TLS 2 и премиальными многофункциональными комплексами TLS 450.

TLS 4 – это консоль (контроллер) уровнемера, имеющее модульное исполнение, что позволяет заказчику получать только необходимый в настоящий момент функционал по контролю нефтепродуктов и при необходимости наращивать его при расширении комплекса задач, реализуемых в топливной сети (контроль утечек, автокалибровка, сверка запасов и т.д.).

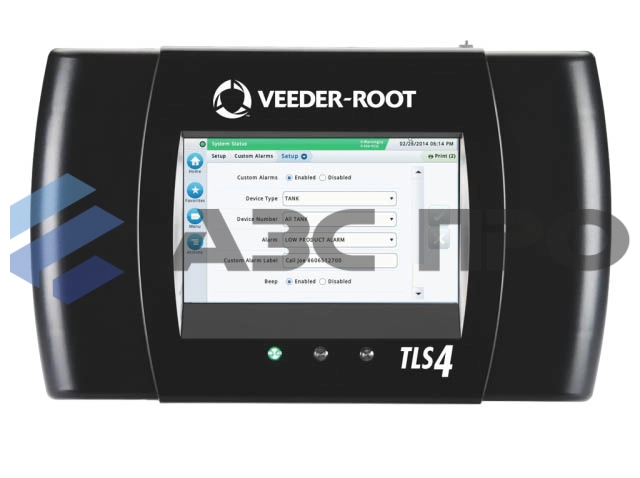

Консоль имеет большой цветной сенсорный экран, а также различные возможности по коммуникациям с внешними устройствами и системами по модемной связи, Интернет-сети и USB. Система Veeder-Root TLS 4 поддерживает до 12 зондов/датчиков, что позволяет вести мониторинг ситуации с топливом в многосекционных резервуарах, на крупных АЗС и многотопливных заправочных комплексах (отпуск бензина, дизеля, сжиженного газа, AdBlue/DEF).

Отличительные особенности:

• Поддержание точности калибровочных таблиц резервуаров в процессе их эксплуатации - применение запатентованного алгоритма автоматической калибровки резервуаров AccuChart™ позволяет учитывать их фактическую геометрию для достоверных расчетов;
• Автоматическое выявление потерь топлива по объему и массе, естественного и искусственного происхождения с определением их источника - в TLS 4 доступны почасовая коммерческая VEEDER-ROOT TLS 4 сверка запасов топлива за последние сутки, коммерческая сверка за выбранный промежуток времени и вариационный анализ поставок топлива;
• Непрерывный мониторинг утечек из резервуаров – за счет динамического обнаружения утечек высокоточный контроль герметичности резервуаров происходит без прекращения отпуска (продаж) топлива 24 часа в сутки;
• Повышенная защита АЗС от экологических рисков - возможность подключения большого числа разнообразных дополнительных датчиков обнаружения утечек, контролирующих попадание нефтепродуктов в почву из ёмкостей и топливопроводов, а также в шахты резервуаров и поддоны ТРК;

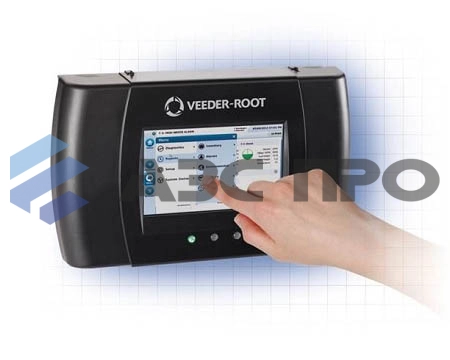

• Удобство и легкость в использовании – консоль имеет цветной сенсорный экран с диагональю 7.4 дюйма (VGA) и простую систему навигации, обеспечивающие четкое считывание данных по резервуарам одним взглядом и легкий доступ к детальной информации. Настройка уровнемера выполняется в режиме рlug and рlay («подключи и работай»). Интерфейсные модули измерительных зондов и контрольных датчиков унифицированы для более легкого подключения;
• Оперативное извещение о критических ситуациях с топливом и неисправностях уровнемера – система сигнализирует о достижении предустановленных значений уровней оплива и подтоварной воды в резервуарах, утечках из резервуаров и сбоях в работе уровнемера;
• Локальный и удаленный доступ к информации и настройкам системы – данные от уровнемера могут передаваться в полном объеме в систему управления, на ПК, внешний принтер, а также в территориально удаленные системы посредством GSM-связи. TLS 4 поддерживает связь по протоколам TCP/IP, что позволяет использовать уровнемер как сетевое устройство, и по IFSF (функция в разработке и ожидается в конце 2014 г.);
• Интерактивность для улучшения безопасности работы станции – консоль имеет релейные входы / выходы, что позволяет активировать сигнальные и блокирующие устройства и принимать сигналы сторонней системы тревожной сигнализации;
• Защита от намеренного искажения данных уровнемера и его несанкционированной перенастройки – в TLS 4 использована многоуровневая защита доступа;
• Функциональность «на вырост» для реализации новых потребностей заказчика – благодаря модульности TLS 4 отдельные опции возможны к установке при заказе системы либо в процессе её эксплуатации, без необходимости продолжительного отключения или демонтажа уровнемера.

Спецификация:

• Мониторинг запасов и поставок нефтепродуктов с компенсацией по температуре;
• Мониторинг подтоварной воды;
• Измерение плотности бензина и дизельного топлива;
• Отчеты по запасам топлива, поставкам и тревогам (хранение данных сроком до трех лет);
• Визуальное и звуковое аварийное оповещение (переливы, неисправность уровнемера и т.п.);
• Автоматическая сверка запасов и продаж топлива (ОПЦИЯ);
• Автоматическая калибровка резервуаров и коррекция поставок с применением AccuChart™ (ОПЦИЯ);
• Мониторинг утечек в шахтах резервуаров и межстенных пространствах – ОПЦИЯ;
• Мониторинг утечек в поддонах ТРК – ОПЦИЯ;
• Мониторинг испарений нефтепродуктов в шахтах – ОПЦИЯ;
• Мониторинг утечек в грунтовые воды – ОПЦИЯ;
• Обнаружение утечек из резервуаров в отсутствие отпуска топлива: 3,0 (11,3), 0,1 (0,38) и 0,2 (0,76) галлона (литра) в час (в зависимости от используемого измерительного зонда Mag);
• Непрерывное обнаружение утечек из резервуаров: 0,2 галлона (0,76 л) в час – ОПЦИЯ;
• Коммуникации: 2 порта RS 232/485, 3 порта TCP/IP, 2 порта USB;
• Управление реле: 1 вход, 2 выхода (+8 выходов посредством внешнего релейного блока, подключаемого по RS 232/485 - ОПЦИЯ).

Основные метрологические характеристики:

• Диапазон измерений уровня нефтепродукта, мм: без плотномера: от 82 до 3660 с плотномером: от 180 до 3660 в высоких резервуарах (РВС): от 185 до 15000
• Диапазон измерений уровня подтоварной воды, мм: от 22 до 1000 (от 150 до 1000 в РВС)
• Диапазон измерений температуры рабочей среды, оС: от - 40 до + 50
• Диапазон измерений плотности нефтепродукта, кг/м3: от 690 до 900
• Пределы допускаемой относительной погрешности измерений массы нефтепродукта в резервуаре или массы партии нефтепродукта, принятой в резервуар или отпущенной из резервуара, %: массы нефтепродукта 120 т и более: ± 0,50 массы нефтепродукта до 120 т: ± 0,65
• Пределы допускаемой абсолютной погрешности измерений уровня нефтепродукта, мм: ± 1,0 (±2,0 в РВС)
• Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм: ± 1,5 (± 3,0 в РВС)
• Пределы допускаемой абсолютной погрешности измерений плотности нефтепродукта в резервуаре, кг/м3: ±1,0
• Пределы допускаемой абсолютной погрешности измерений температуры рабочей среды в резервуарах, оС: от минус 20 до плюс 50 оС: ± 0,5 от минус 40 до минус 20 оС: ± 1,0 ± 1,5 в РВС
• Параметры рабочей среды: температура, оС: от - 40 до + 50 избыточное рабочее давление, МПа: до 0,034
• Класс защиты: IP68
• Межповерочный интервал, лет: 4 (для РФ)
• Средний срок службы, лет: 12
