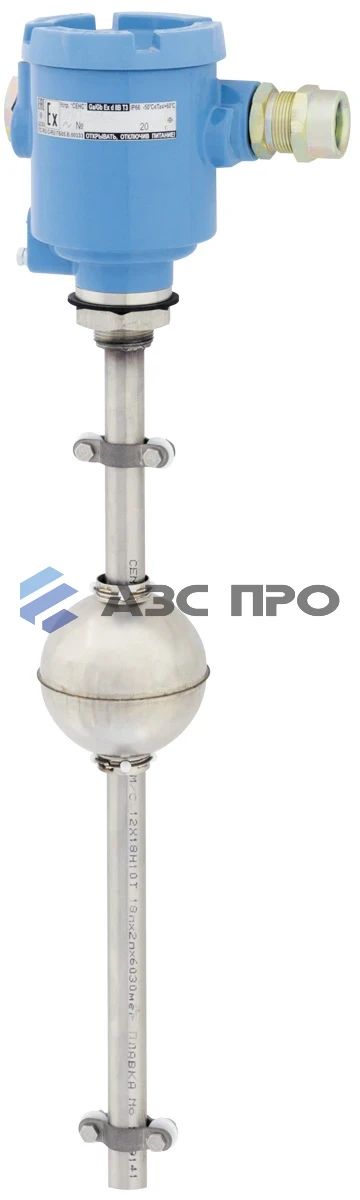

Датчик уровня ПМП-062
Применение
Уровнемеры ПМП-062 предназначен для эффективного измерения уровня некристаллизующихся жидкостей, включая нефтепродукты и сжиженные углеводородные газы (СУГ), с последующей передачей результатов в виде стандартного аналогового сигнала 4–20 мА.
Также уровнемер оснащен вспомогательными выводами с магнитоуправляемыми контактами, обеспечивающими замыкание при достижении заранее установленного верхнего или нижнего порога уровня.
Активно используется в рамках автоматизированных систем промышленного сектора, включая:
- Объекты нефтяной, газовой, химической, пищевой промышленности.
- Объекты коммунального хозяйства и смежных областей.
Главные направления эксплуатации:
- Заправочные станции (АЗС), нефтебазы, нефтеперерабатывающие заводы (НПЗ), прочие объекты повышенной опасности, нуждающиеся в оборудовании с защитой от взрыва.
- Системы автоматизации производств в сфере химии, пищевой индустрии, водоснабжения.
Преимущества устройства
- Магнитоуправляемые контакты мгновенно реагируют на достижение пороговых значений уровня.
- Соответствует нормам Постановления Правительства РФ №719 от 17 июля 2015 года. Внесен в реестр российского промышленного оборудования (№2281\1\2021, внесен 12 октября 2021 года).
- Надёжный антивандальный корпус из качественного алюминиевого сплава или нержавеющей стали.
- Выполняется в специальном исполнении, обеспечивающем взрывозащиту.
- Доступна модификация для установки в днище резервуара (инверсное исполнение).
- Легкость установки и эксплуатации.
- Подходит для мобильного использования в транспортных резервуарах (морские, речные судна).
- Многочисленные варианты крепления защитной оболочки кабеля (металлорукава, бронекабель, трубы).
Конструктивное описание

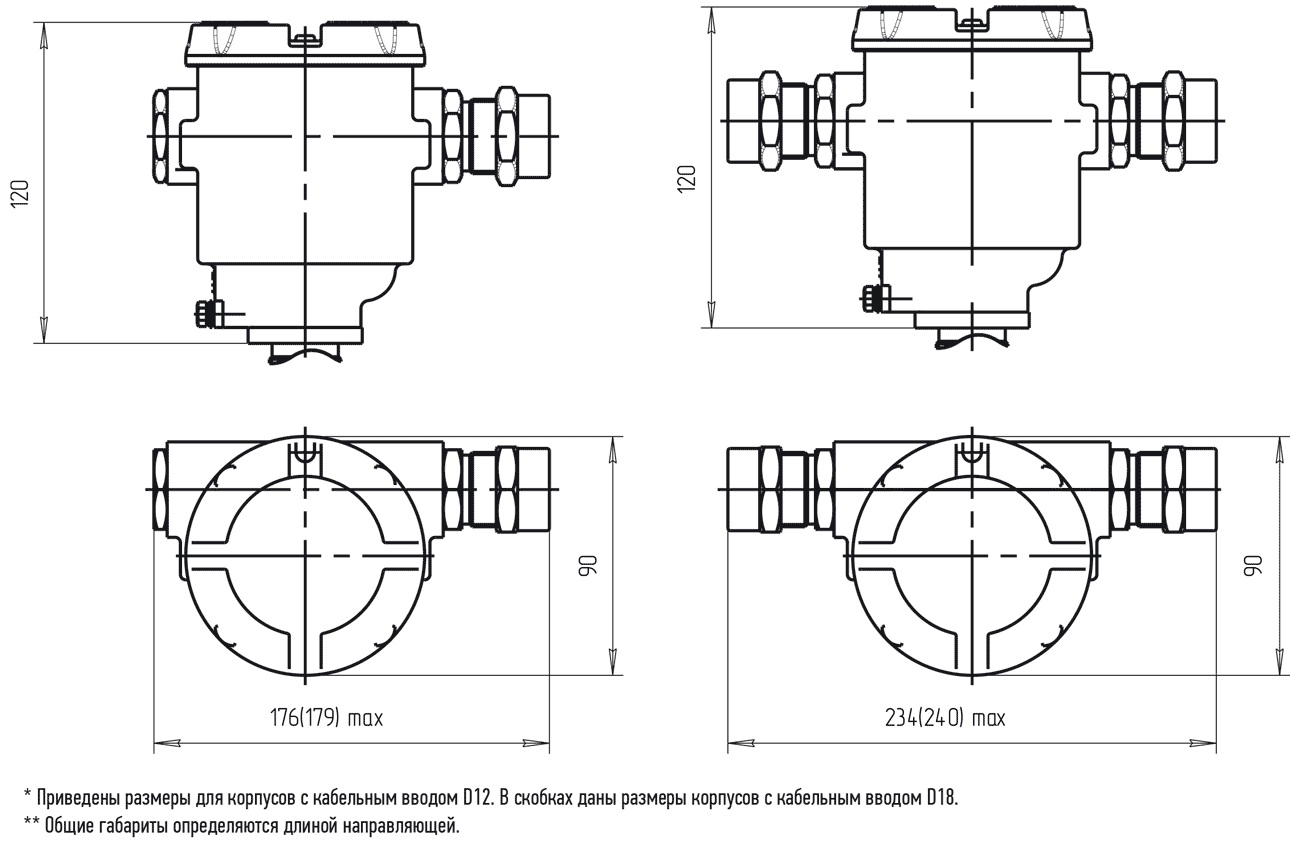

Корпус выполнен из алюминиевого сплава АК7ч с надежным антиэлектростатическим покрытием, которое покрывают специальной порошковой краской. Возможно изготовление из нержавеющей стали марок 12Х18Н9ТЛ, 12Х18Н10Т по индивидуальному запросу. Оснащен внутренней и внешней системой заземления, одной или двумя линиями ввода кабеля. Может дополняться разнообразными приспособлениями для надежной фиксации оболочки кабеля.
Механизм крепления к резервуару выполняется по индивидуальным параметрам заказчика.
Система измерения основана на чувствительных элементах (герконах), смонтированных на направляющем устройстве из устойчивой к коррозии стали 12Х18Н10Т. Специальный поплавок с мощным постоянным магнитом свободно скользит по направляющей, реагируя на колебания уровня жидкости и инициируя замыкание соответствующих герконов.
Для повышения точности измерений предусмотрены группы герконов, расположенные с шагом 5 мм и включённые по принципу последовательного деления напряжения. Эта схема повышает чувствительность устройства и обеспечивает стабильную передачу данных на управляющий блок.
| Длина направляющей, мм | от 100 до 6 000; от 100 до 2500 (транспортное исполнение); от 100 до 2000 (инверсное исполнение) |
||
|---|---|---|---|
| Шаг измерения уровня жидкости, мм | 5 | ||
| Допускаемая основная погрешность измерений уровня (для токового сигнала 4 - 20 мА) | ±5 мм или ±0,2% от диапазона выходного сигнала (принимается большее значение) | ||
| Температурная погрешность, % / 10 ℃ | 0,2 | ||
| Параметры контролируемой среды | температура, ℃ | от -50 (при условии отсутствия замерзания контролируемой среды) до +80 (до +125 – по согласованию с изготовителем) | |
| рабочее давление, МПа, не более | 2,5 | ||
| плотность, кг/м³ | от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.) | ||
| Верхняя / нижняя неизмеряемые зоны, мм, не менее | 50 / 50 (зависит от типа поплавка) | ||
| Параметры выхода «сухих» контактов 1) | коммутируемое напряжение, В | от 0,05 до 42 | |
| коммутируемый ток, А, не более | 0,5 | ||
| коммутируемая мощность, Вт, не более | 9 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1 | ||
| Температура эксплуатации, хранения, транспортирования, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T3 / Ga/Gb Ex d IIB T3 | ||
| Выходной сигнал | 4-20 мА | ||
| Напряжение питания (Un), В | от 12 до 42 (DC) | ||
| Защита от напряжения обратной полярности | есть | ||
| Средняя наработка на отказ, ч, не менее | 50000 | ||
| Масса, кг, не более | 25 | ||
| Назначенный срок службы, лет | 15 | ||
|
Примечание. 1) Применение реле, конденсаторов и ламп накаливания в качестве нагрузки не допускается |
|||
