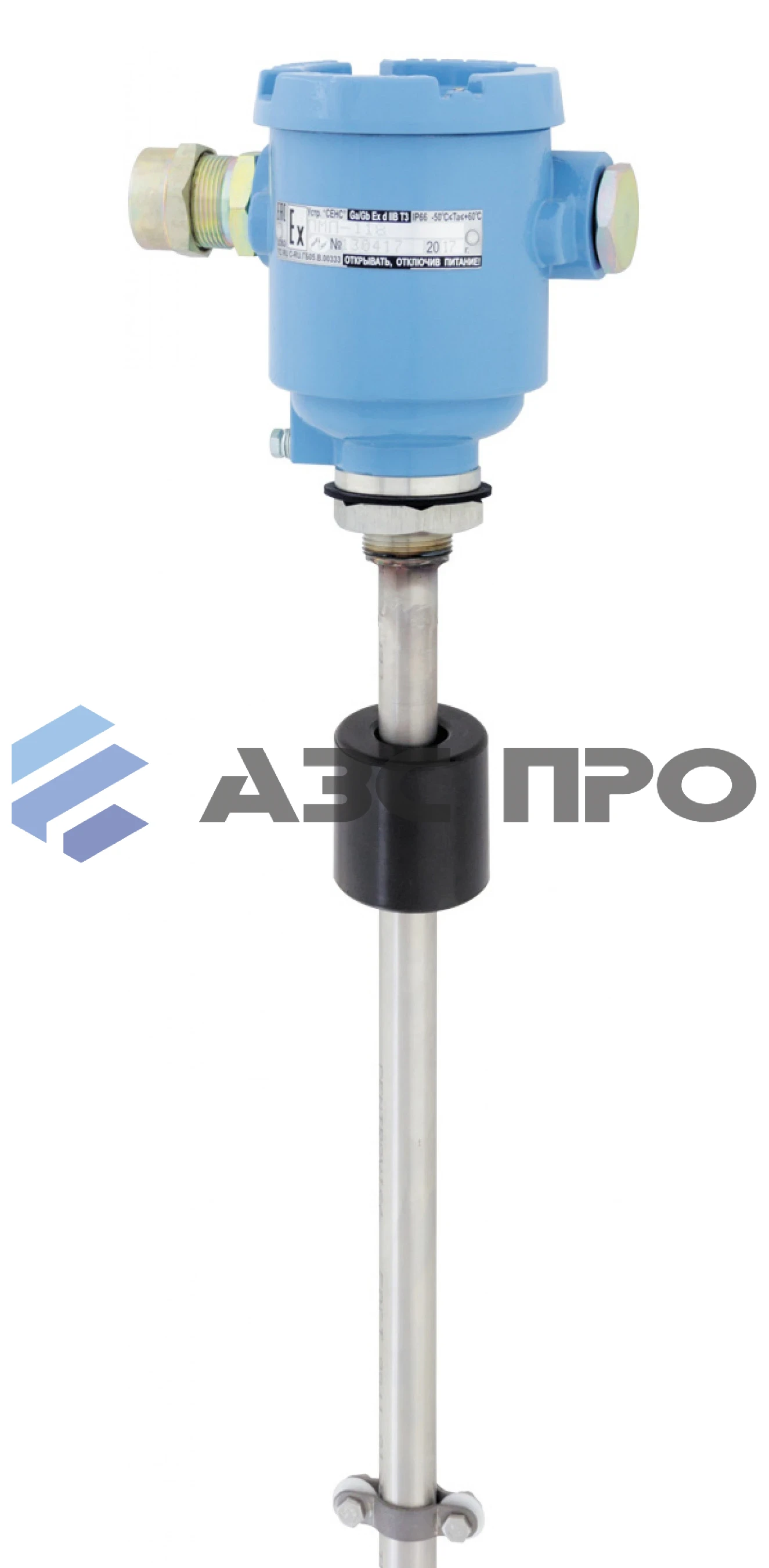

Уровнемер ПМП-118
Назначение:
Преобразователь ПМП-118 служит для замера параметров жидких некристаллических сред, включая взрывоопасные, в ёмкостях и резервуарах промышленных предприятий различного профиля, обеспечивая контроль и точность расчетов при учете продукции и технологических процессах.
ПМП осуществляет измерение уровня и температуры, производит измерительные преобразования и вычисления и в результате выдает числовые значения параметров измеряемой среды.
Уровнемер является составной частью системы измерительной “СЕНС” и включает в себя помимо преобразователя магнитного поплавкового ПМП-118, вторичные приборы: блок питания типа БП-9В, показывающий прибор - сигнализатор типа МС-К-500 или другие приборы,
В ПМП можно установить до восьми пороговых значений измеренных и вычисленных параметров (уровня, температуры, объема, массы, процентного заполнения и др.), при достижении которых ПМП передает команды для вторичных приборов.
Используется в автоматизированных системах учёта на предприятиях добывающих, перерабатывающих и транспортирующих нефть, газ, химические продукты, в автомобилестроении, судостроении, водоснабжении, коммунальных хозяйствах, фармацевтике, пищевом производстве и прочих отраслях промышленности.
Основные места эксплуатации:
- Автозаправочные комплексы,
- Нефтеперегонные заводы,
- Газовые и нефтяные базы хранения,
- Транспортные цистерны (авто- и железнодорожные),
- Опасные промышленные объекты, требующие специализированных решений по пожарной безопасности.
Технические особенности:
- Обработанные показатели приборов оперативно выводятся потребителю.
- Антивандальная защита обеспечена корпусом из прочного алюминиевого сплава или нержавейки.
- Исполнение соответствует требованиям взрывобезопасности.
- Возможна установка с нижней стороны резервуара («инверсия»).
- Простота интеграции и запуска в работу.
- Подключение в условиях транспортирования для стационарных и подвижных объектов, включая морские и речные суда.
- Постоянная диагностика состояния оборудования.
- Большой ассортимент вариантов фиксации защитных оболочек кабеля (например, бронеленты, рукава, трубы).

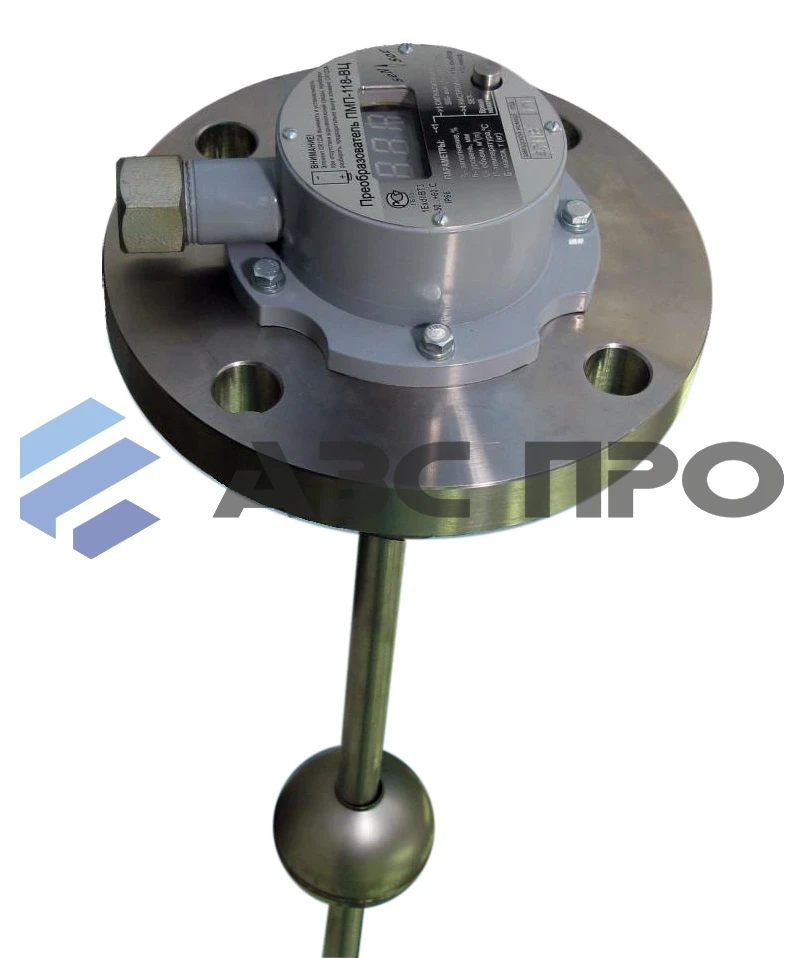

Конструкция:

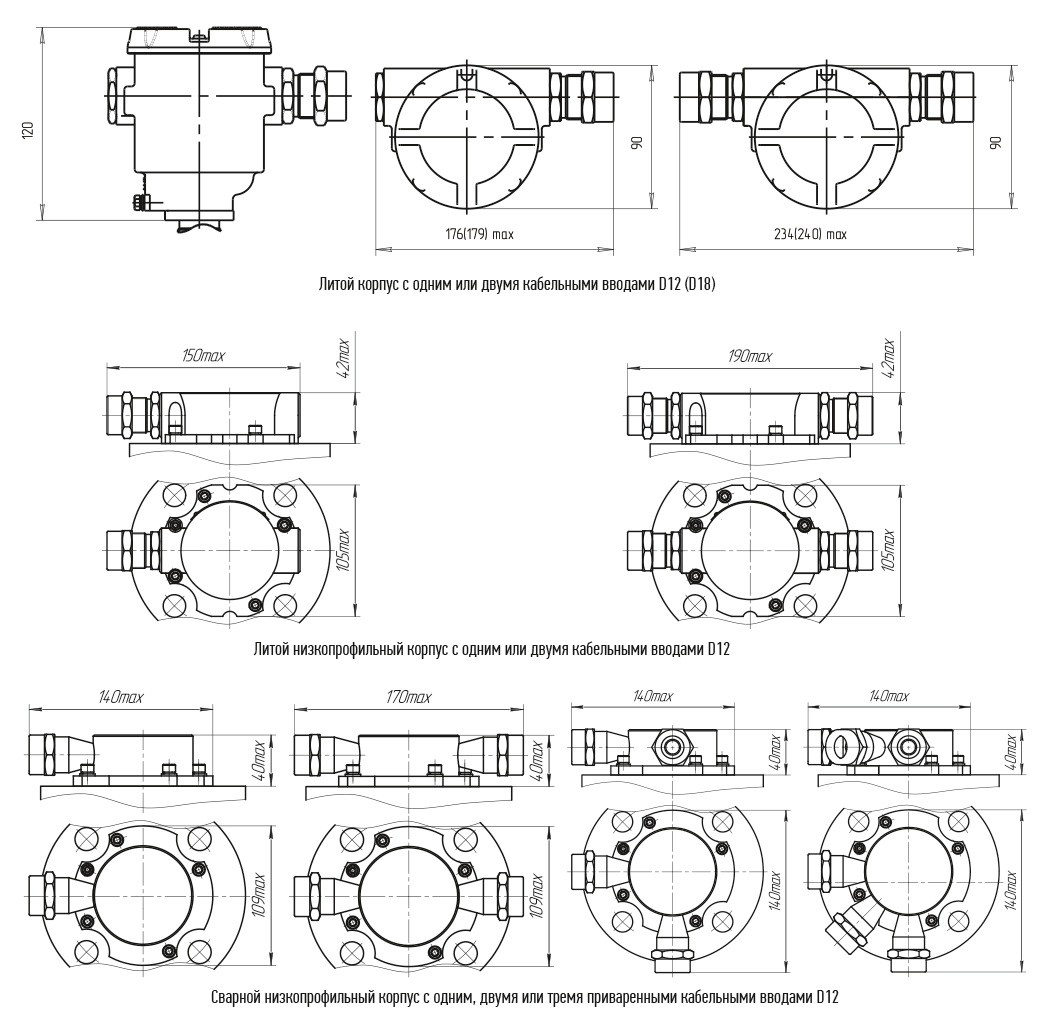

Изготовлен из алюминиевого сплава АК7ч с защитным оксифторным покрытием, дополнительно защищенным порошковой эмалью (при необходимости возможен заказ исполнения из легированных нержавеющих сталей 12Х18Н9ТЛ, 12Х18Н10Т). Предусмотрены наружный и внутренний контактные соединения для заземления, один или два ввода кабеля. Устройство снабжается дополнительными средствами закрепления оболочки кабеля по желанию клиента. Электронная схема расположена внутри герметичного отсека, доступ к которой возможен через открывающуюся крышку.
Монтаж осуществляется индивидуально по спецификациям потребителя.

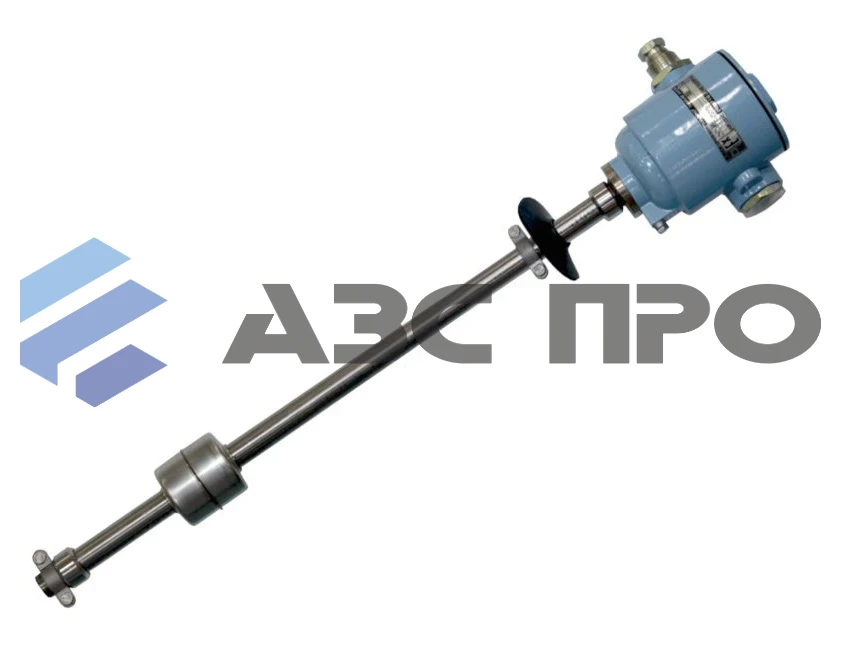

Датчик уровня включает металлический чувствительный элемент, расположенный в направляющем канале из коррозионно-стойкой стали 12Х18Н10Т, оснащённый восемью температурными датчиками.
Процесс измерения уровня основывается на взаимодействии магнита поплавка с герконами, расположенными в направляющих каналах. Перемещаясь вместе с жидкостью, поплавок активирует соответствующие герконы, замыкая цепь и фиксируя уровень жидкости с точностью до 5 мм.
Данные преобразования уровней и температуры проходят обработку электронной схемой, которая рассчитывает средние значения температуры, плотности, объёма и массы среды. Система также способна подавать сигналы тревоги при выходе показателей за установленные пределы или обнаружении неисправностей.
| Длина направляющей, мм | основной вариант | от 100 до 6000 | |
|---|---|---|---|
| транспортный вариант | от 100 до 2500 | ||
| инверсный вариант | от 100 до 2000 | ||
| Допускаемая основная погрешность измерений уровня, мм | ±5 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, ℃ | ±0,5 (в диапазоне от -40 до +105) ±1 (в диапазоне от -50 до -40 и от 105 до 125) |
||
| Параметры контролируемой среды | температура, ℃ | от -50 до +100 (до +125 по согласованию с изготовителем) | |
| рабочее давление, МПа, не более | 2,5 (10 по заказу) | ||
| плотность, кг/м³ | от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.) | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Температура эксплуатации, хранения, транспортирования, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 (IEC 60529) | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T3; Ga/Gb Ex d IIB T3 | ||
| Протяжённость линии питания, связи, м, не более | 1500 (СЕНС); 1200 (RS-485) | ||
| Напряжение питания (Un), В | DC: от 4 до 15 (СЕНС); от 6 до 36 (RS-485) | ||
| Потребляемая мощность, мВт, не более | 100 (СЕНС); 400 (RS-485) | ||
| Масса, кг, не более | 25 | ||
| Назначенный срок службы, лет | 15 | ||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
