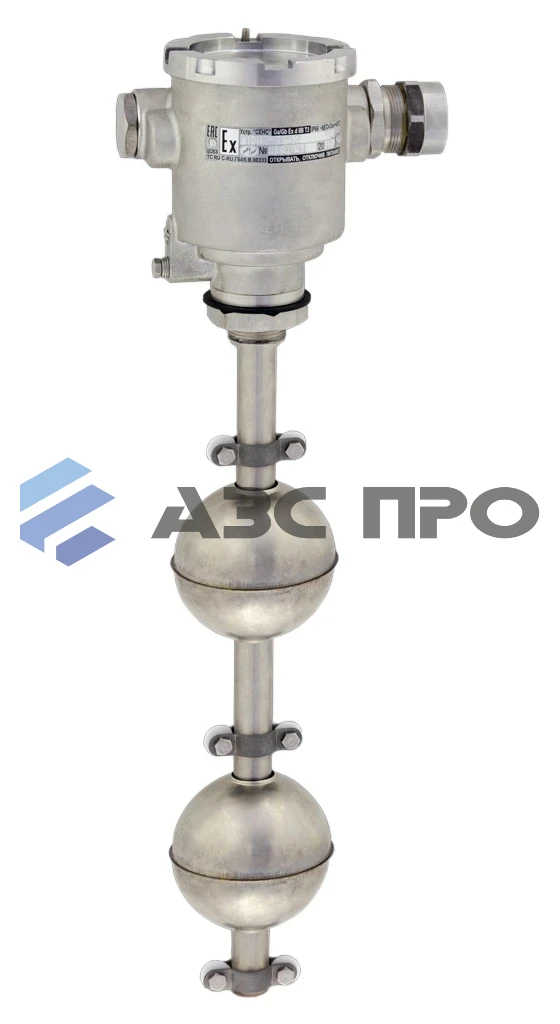

Датчик уровня ПМП-152
Применение
Герконовый датчик уровня ПМП-152 с «сухими» контактами предназначен для точного контроля наличия или отсутствия жидких сред, включая взрывоопасные жидкости, на заданных уровнях (не более четырёх) в процессе эксплуатации резервуаров и сосудов. Датчик уровня может применяться в технологических системах и агрегатах для автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других целей.
Рекомендуется применять в интегрированных системах автоматизации производственных процессов (АСУТП), промышленной автоматики (РСУ) и систем противоаварийной защиты (ПАЗ) на предприятиях химической, нефтехимической, фармакологической и пищевой промышленности, машиностроения и судостроения.
Допускается установка на мобильные и стационарные резервуары, предназначенные для работы под внутренним давлением до 10 МПа.
Работоспособен в сложных климатических условиях, включая регионы с активным сейсмоактивным профилем и районы Крайнего Севера.
Ключевые особенности и достоинства
- Рабочее исполнение для условий экстремальной отрицательной температуры (-60°C).
- Класс взрывозащиты Ga/Gb Ex db IIB ТЗ.
- Нержавеющий антивандальный корпус из алюминиевого сплава или нержавеющей стали.
- Гибкий выбор конфигураций выходных контактов.
- Встроенная взрывозащита.
- Инверсивная версия доступна для размещения в дне резервуара.
- Простота внедрения и начала эксплуатации.
- Подходит для подвижных конструкций, включая морские и речные суда.
- Версия для работы с агрессивными химическими веществами.
- Богатый выбор решений для крепления кабельной сети (металлорукава, армированные кабели, специализированные трубы).
Конструкция и принцип действия
Датчик выполнен в корпусе из алюминиевого сплава АК7ч с электролитическим фторидом покрытия, сверху покрыт порошковой краской. Можно заказать изделие из нержавеющих сталей марок 12Х18Н9ТЛ, 12Х18Н10Т. В конструкцию входят две точки заземления (наружная и внутренняя), предусмотрена возможность подключения одного или двух кабелей. Есть возможность индивидуальной комплектации защитными изделиями для внешнего кабеля. Электроника с контактами расположена внутри корпуса, доступ к ним обеспечивается через легко снимаемую крышку.
Способ крепления к резервуару согласовывается отдельно в зависимости от пожеланий заказчика.
Основу рабочего узла составляет направляющая, выполненная из высококачественной нержавеющей стали 12Х18Н10Т, содержащая герконы, регулировка положения которых возможна без вскрытия резервуара. Максимальное количество поплавков ограничено четырьмя единицами, движение которых ограничивается специальными стопорами.
Контроль уровня жидкости осуществляется следующим образом: при приближении уровня жидкости к заданной точке, установленный в поплавке магнит воздействует своим полем на ближайший геркон, замыкая соответствующую цепь и подавая сигнал оператору или управляющей системе.

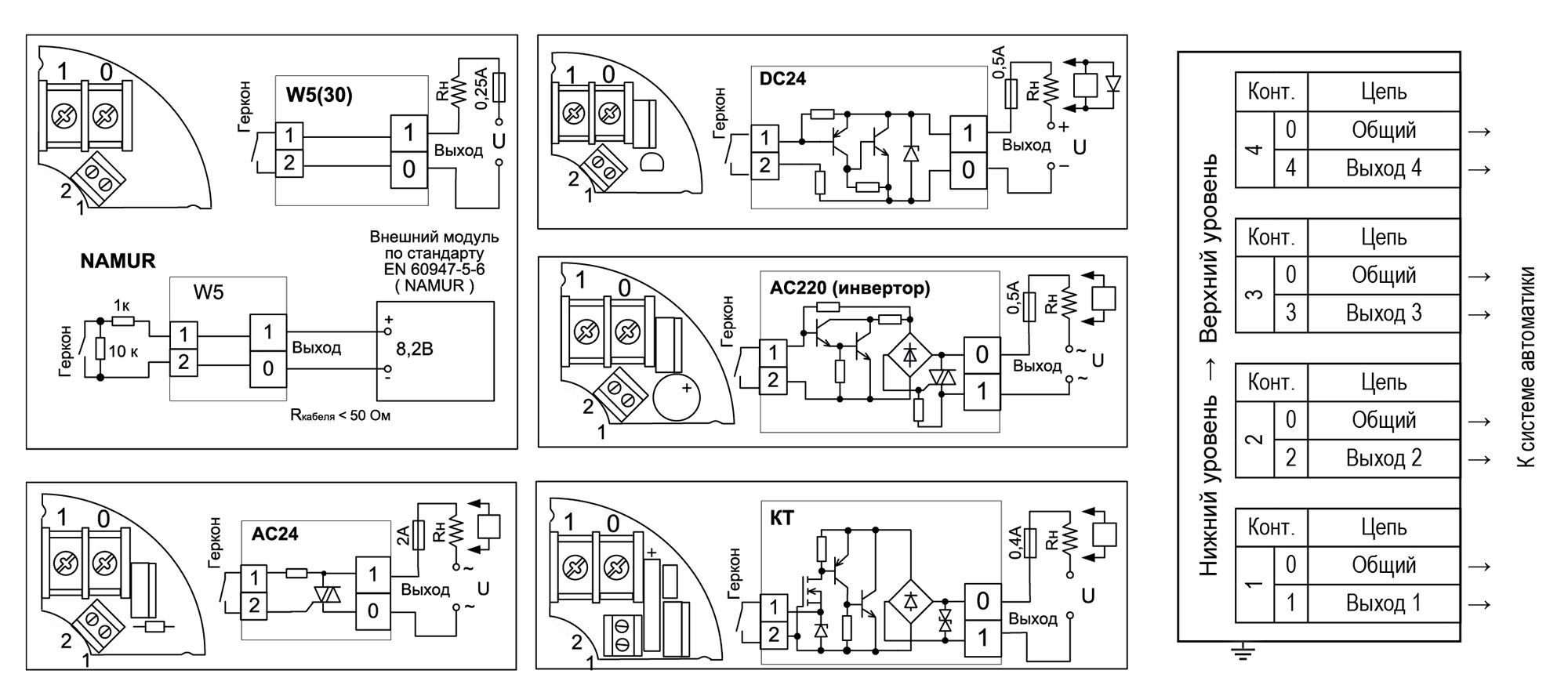

Подключение W5/W5DНЗ/W30/NAMUR/DC24/AC24/AC220/КТ

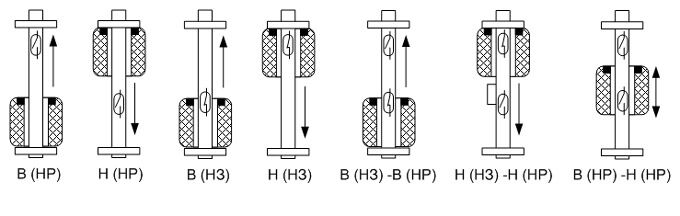

Установка контрольных уровней:
Подробные технические характеристики:
| Число контрольных (контролируемых) уровней | от 1 до 4 (по заказу) | ||
|---|---|---|---|
| Длина направляющей, мм, не более | 6000 | ||
| Тип выхода | W5, W30, DC24, AC24, AC220, КТ, NAMUR | ||
| Пределы погрешности установки контрольного уровня, мм | ±5 | ||
| Параметры контролируемой среды | температура, ℃ | от -50 (при условии отсутствия замерзания контролируемой среды) до +100 (до +125 – по согласованию с изготовителем) | |
| рабочее давление, МПа, не более | 2,5 (10 – по согласованию с изготовителем) | ||
| плотность, кг/м³, не менее | 450 | ||
| Диапазон температур окружающей среды, ℃ | от -50 (от -60 – по заказу) до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты по ГОСТ 31610.26-2012 / IEC 60079-26:2006 | Ga/Gb Еx db IIВ Т3 (Ga/Gb Ex d IIB T4 X; 0Ex ia IIB T4 Ga X; Ga Ex d+ib IIB T4 X – по заказу) |
||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Назначенный срок службы, лет | 10 | ||
