Датчик ПМП-052 ((выход DC24, AC24, AC220, W30))
Назначение
Герконовый датчик уровня ПМП-052 с «сухими» контактами предназначен для постоянного мониторинга присутствия или отсутствия жидких сред, включая взрывоопасные, на предварительно настроенных точках (до четырех уровней) в ходе технологических процессов.
Используется в качестве компонента автоматизированных систем управления технологическими процессами (АСУТП), промышленной автоматики (РСУ) и систем противоаварийной защиты (ПАЗ) на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, а также в областях машиностроения и судостроения. Может применяться в технологических системах и агрегатах для автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других целей.
Возможно крепление на неподвижных и подвижных резервуарах, работающих под давлением до 10 МПа.
Функциональные возможности и конструктивные особенности
- Работоспособен даже при экстремально низких температурах окружающей среды вплоть до минус 60°С.
- Соответствие постановлению Правительства РФ №719 от 17 июля 2015 года. Включен в перечень отечественного промышленного оборудования (№4704\7\2021, внесён 24 декабря 2021 года).
- Высокий класс взрывозащиты Ga/Gb Ex db IIB ТЗ.
- Надежный корпус из алюминия или высококачественной нержавеющей стали с защитой от механических воздействий.
- Наличие множества вариантов исполнения электрических выходов.
- Полностью сертифицированное взрывозащитное исполнение.
- Быстрое внедрение и простая процедура установки.
- Использование на морских и речных судах, автомобильных и железнодорожных перевозчиках.
- Обширный ассортимент приспособлений для защиты и присоединения кабелей (металлорукава, бронированные кабели, специальные трубы).
Подробное описание конструкции
Корпус датчика выполнен из алюминиевого сплава АК7ч с особым антистатичным покрытием, поверх которого нанесена долговечная порошковая краска. Допускается выполнение корпуса из нержавеющих сталей марок 12Х18Н9ТЛ, 12Х18Н10Т по особому требованию заказчика. Оснащён двумя видами заземления и возможностью подключения одного или двух кабелей. Укомплектовывается дополнительными деталями для надежного крепления защитной оболочки кабеля разных видов. Внутреннее пространство корпуса занято электронной платой с электрическими контактами, доступ к которой организован через специальную съёмную крышку.
Крепежные детали подготавливаются индивидуально, в зависимости от требований заказчика.
Принцип действия базируется на работе магнитных герконов, расположенных в направляющем элементе из высококачественной нержавеющей стали 12Х18Н10Т. Не более четырёх поплавков свободно передвигаются по направляющей, взаимодействуя с герконами при изменении уровня жидкости. Каждый поплавок ограничен фиксатором и содержит мощный постоянный магнит, воздействующий на соответствующий геркон при пересечении заданного уровня жидкости.

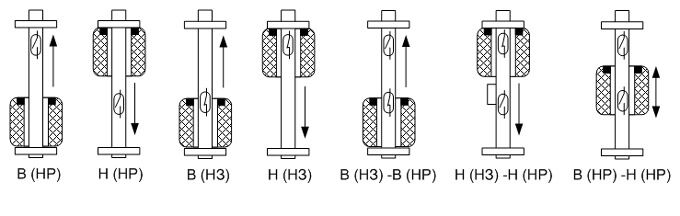

Установка контрольных уровней:
Подробные технические характеристики:
| Число контрольных (контролируемых) уровней | от 1 до 4 (по заказу) | ||
|---|---|---|---|
| Длина направляющей, мм, не более | 6 000 (для основных вариантов); 2 500 (для транспортных вариантов) |
||
| Тип выхода | W5, W30, DC24, AC24, AC220, КТ, NAMUR | ||
| Пределы погрешности установки контрольного уровня, мм | ±5 | ||
| Параметры контролируемой среды | температура, ℃ | от -50 (при условии отсутствия замерзания контролируемой среды) до +100 (до +125 – по согласованию с изготовителем) | |
| рабочее давление, МПа, не более | 2,5 (10 – по согласованию с изготовителем) | ||
| плотность, кг/м³, не менее | 450 | ||
| Диапазон температур окружающей среды, ℃ | от -50 (от -60 – по заказу) до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты по ГОСТ 31610.26-2012 / IEC 60079-26:2006 | Ga/Gb Еx db IIВ Т3 (Ga/Gb Ex d IIB T4 X; 0Ex ia IIB T4 Ga X; Ga Ex d+ib IIB T4 X – по заказу) |
||
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Назначенный срок службы, лет | 10 | ||
