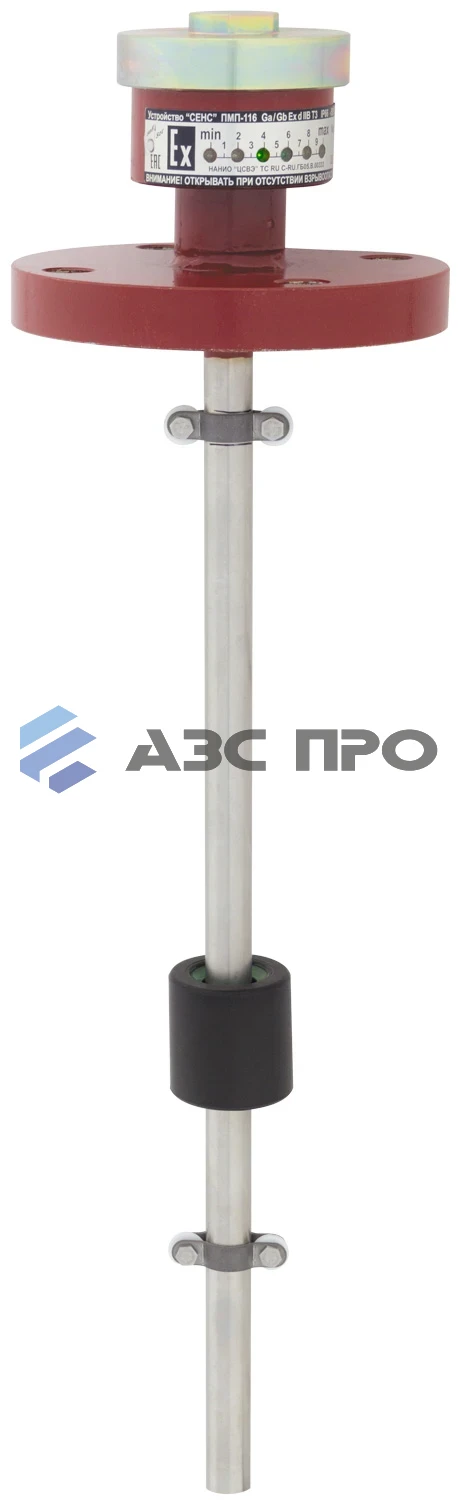

Датчик уровня ПМП-116
Назначение и область применения
Индикатор уровня ПМП-116 предназначен для наглядного отображения степени заполнения резервуара с помощью встроенной светодиодной шкалы.
Позволяет визуально контролировать относительное наполнение резервуара в пределах диапазона от 5% до 95% с градацией примерно каждые 10%. Показывает точное процентное соотношение содержимого к общему объёму резервуара.
Рекомендуется использовать для наблюдения за состоянием хранения и транспортировки:
- Светлых нефтепродуктов.
- Сжиженных углеводородных газов.
- Нефти и воды.
- Агрессивных, токсичных и пищевых жидкостей.
Типичные области эксплуатации:
- Автозаправочные станции (АЗС).
- Нефтебазы и резервуары хранения нефтепродуктов.
- Нефтеперерабатывающие заводы (НПЗ).
- Объекты с повышенным уровнем риска, требующие специализированного взрывобезопасного оборудования.
- Хранилища жидких веществ в нефтяной, газовой, химической, фармацевтической и пищевой промышленности.
Особенности и преимущества
- Маркировка взрывозащиты Ga/Gb Ex db IIB ТЗ.
- Повышенная прочность и износостойкость благодаря применению коррозионностойких материалов.
- Сохранение работоспособности в средах с агрессивными жидкими компонентами.
- Интеграция местной светодиодной индикации для удобства визуального контроля.
Конструкция и принцип работы
Корпус индикатора изготовлен из прочной стали 09Г2С с фтороксидным электропроводящим покрытием, дополнительно окрашенный порошковой краской. При желании доступно исполнение из нержавеющих сплавов 12Х18Н9ТЛ или 12Х18Н10Т. Внешняя поверхность корпуса оборудована кольцевой светодиодной шкалой.
Внутреннюю полость занимает электронная плата и автономный источник питания на основе литиевой батареи. Замена батареек осуществляется через отдельную съёмную крышку.
Установка индикатора на резервуар осуществляется по техническому проекту заказчика.
Отображение уровня осуществляется следующим образом: внутри устройства размещены герконы и резисторы, сформированные в единую цепь делителя напряжения. При движении поплавка с установленным магнитом в соответствующей зоне срабатывает геркон, что активирует короткое мигание определенного сегмента светодиодной шкалы, пропорционального фактическому положению уровня жидкости.
Подробные технические характеристики
| Число контрольных (контролируемых) уровней | 11 | ||
|---|---|---|---|
| Длина направляющей, мм, не более | 6 000; 2 500 (транспортний вариант); 5 000 (химостойкий вариант) |
||
| Дискретность индикации объема, % | 10; 5 – на краях диапазона | ||
| Минимальный шаг установки уровня, мм | 10 | ||
| Пределы погрешности установки контрольного уровня, мм | ±2 | ||
| Материал корпуса | сталь 09Г2С; стали 12Х18Н9ТЛ, 12Х18Н10Т – по заказу | ||
| Материал направляющей | сталь 12Х18Н10Т | ||
| Параметры контролируемой среды | температура, ℃ | от -50 до +100 (до +125 – по согласованию с изготовителем); от -50 до +80 – для исп. повышенной стойкости к агрессивным средам |
|
| рабочее давление, МПа, не более | 2,5; 10 – по согласованию с изготовителем | ||
| плотность, кг/м³, не менее | от 500 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1*, М* | ||
| Температура эксплуатации, ℃ | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Ex db IIB T6…T4 X; без взрывозащиты – для исп. повышенной стойкости к агрессивным средам |
||
| Источник питания | литиевый элемент (батарея) типа CR123 | ||
| Напряжение питания (Un), В | 3 | ||
| Период замены элемента питания, лет | 3 | ||
| Масса, кг, не более | 25 | ||
| Назначенный срок службы, лет | 15 | ||
| Группа механического исполнения | М6 (М30 для транспортного исп.) по ГОСТ 30631 | ||
