Насос механический ZYB-50А

Моноблок ZYB‑50А — Механический насос для топливораздаточных колонок Топаз, Шельф, Север, Квант и др. Оснащён роторно‑пластинчатым объёмным механизмом, обеспечивающим стабильную подачу топлива с производительностью до 50 л/мин. Применяется с подземными и наземными резервуарами, отличается надёжностью и простотой обслуживания.

Устройство

• Роторно‑пластинчатая конструкция — один рабочий цикл с постоянной скоростью потока; обеспечивает надёжную подачу топлива к ТРК;
• Газоотделительная камера — предотвращает окисление топлива при работе с подземными и наземными резервуарами;
• Моноблочная компоновка — удобна для замены и сервисного обслуживания;
• Фильтр тонкой очистки из легированной стали 08Х18Н10Т встроен в конструкцию насоса.

Преимущества

• Производительность до 50 л/мин — стабильный расход топлива без скачков давления;
• Выходное давление до 0,2 МПа — обеспечивает уверенную подачу на дистанцию до 23 м;
• Корпус из алюминиевого сплава АК7ч по ГОСТ 1583-93 — лёгкий и устойчивый к агрессивным средам;
• Лопатки из композита — увеличенный срок службы;
• Простота демонтажа и возможность обслуживать узел в условиях мастерской.

Условия эксплуатации

Насос предназначен для перекачки светлых нефтепродуктов с температурой до +50 °C. Рекомендуется для установки в составе ведомственных и коммерческих АЗС с ТРК без встроенного счётчика. Возможно подключение к как подземным, так и надземным резервуарам.

Особенности

• Не оснащён расходомером — учёт топлива должен вестись внешним устройством;
• Компактные размеры — 340×260×370 мм;
• Масса в сборе — 18 кг — легко монтируется без подъемной техники.

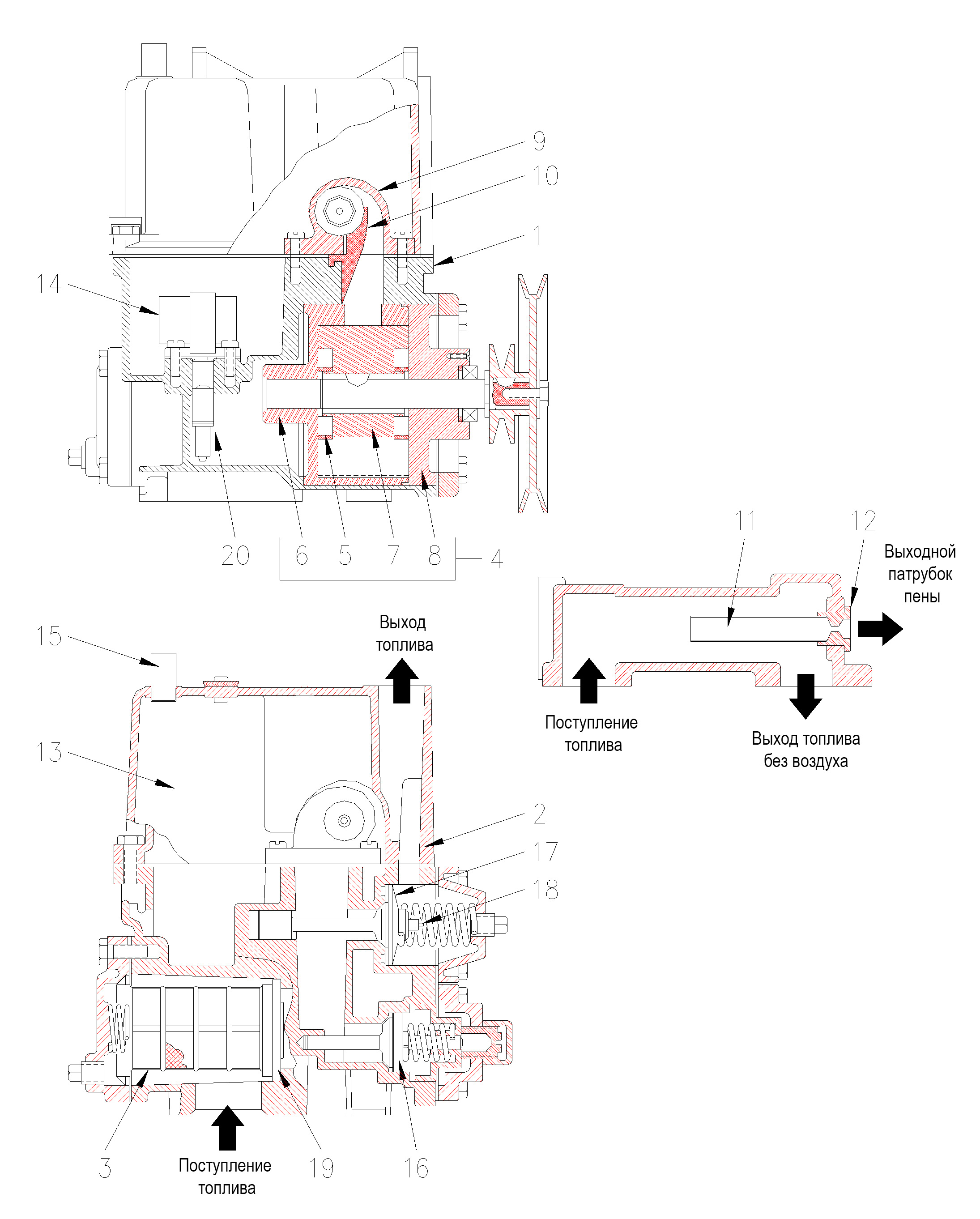

Насос в сборе состоит из следующих основных компонентов:

- Корпус (1). Входное отверстие рассчитано на треугольный входной фланец с резьбой на 3 отверстия.
- Крышка (2). Выходное отверстие с фланцем предназначено для непосредственного монтажа счетчика.
- Фильтр (3) расположен в горизонтальном положении. Дополнительный обратный клапан на впуске (19) удерживает продукт во всасывающей магистрали при выключенном насосе. Он поддерживает вакуум в трубопроводе, предотвращая утечку топлива через неплотное соединение в грунт.
- Вращающийся ротор (4) с радиальными углеродистыми лопастями.
- Отводящие кольца (5) обеспечивают контакт лопаток со статором.
- Статор (6) вращается по часовой стрелке и плотно посажен в корпус насоса.
- Ротор (7) изготовлен из чугуна с хромированным валом.
- Самосмазывающиеся подшипники (21) используются для предотвращения заклинивания при опустошении.
- Крышка (8), также выполненная из чугуна, закрывает ротор и статор.
- Статическое устройство для удаления воздуха (9) использует вихревой эффект.
- Вставка (10) запускает вращение жидкости.
- Пена и воздух проходят через трубку (11) и удаляются через отверстие (12).
- Дренажный трубопровод (13) или атмосферная камера емкостью 4,5 литра.
- Поплавковый клапан в сборе (14) обеспечивает удаление жидкости из камеры, в то время как воздух удаляется через вентиляционную трубку
(15).
- Обратный клапан (20) закрывает камеру при выключенном насосе, предотвращая наполнение и попадание жидкости в камеру.
- Перепускной клапан (16) используется для ограничения максимального рабочего давления. На его крышке находится устройство для регулировки давления в байпасе.
- Обратный клапан в сборе (17) обеспечивает заполнение жидкостью всех гидравлических компонентов, расположенных ниже по потоку. Этот клапан оснащен предохранительным клапаном (18) для сброса избыточного давления.

Технические характеристики

Характеристики
