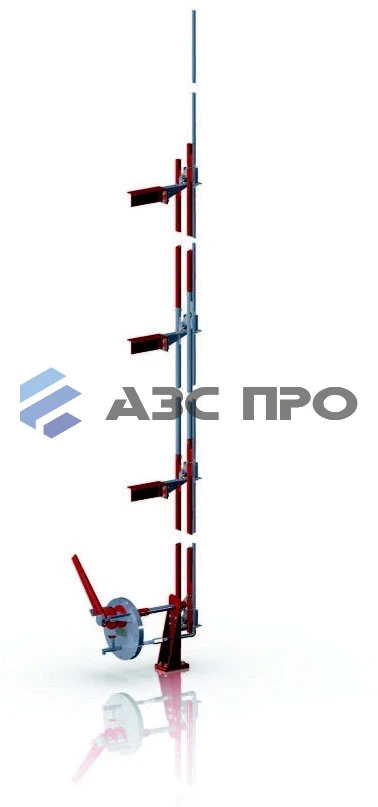

Пробоотборник ПСР
Секционный пробоотборник ПСР предназначен для отбора проб нефтепродуктов по всей высоте наземных резервуаров нормального и повышенного давления.
Секционный пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них. Приемный узел приваривается к стенке с наружной стороны в нижней части резервуара.
По устойчивости к воздействию климатических факторов внешней среды пробоотборники ПСР изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе: ПCР-15 У1 ТУ 3689-099-10524112-2007, где:
15 — высота резервуара, м;
У1 — климатическое исполнение.
Назначение
Пробоотборник секционный резервуарный (ПСР) — это часть дополнительного резервуарного оборудования. Предназначен для отбора проб на разных уровнях заполнения. Обеспечивает забор пробы с заданного уровня без потери точности наблюдений.
Подходит для резервуаров высотой от 4 до 17-18 метров. Допускается работа при температуре окружающей среды от −40 до +80 °С.
Конструкция

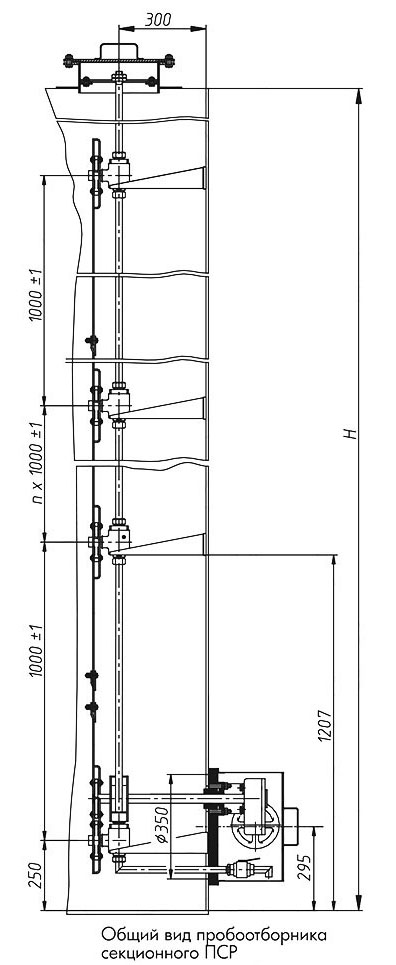

ПСР состоит из вертикальных трубчатых секций, в которых собирается жидкая среда для отбора пробы. В верхней части — компенсационная горловина для доступа воздуха и компенсации давления при сбросе жидкости через отборный кран. В нижней части — приемный узел, через который производится отбор.
Прибор крепится на сварку внутри емкости, а компенсационный и приемный узлы выводятся наружу.
Разновидности
Пробоотборник данного типа производится в исполнениях «У»; и «УХЛ»; и подразделяется в зависимости от высоты резервуара. Цифра в кодировке изделия — максимальная высота резервуара в метрах. Пример обозначения: ПСР−11 УХЛ.
Чтобы купить пробоотборник из каталога «АЗС ПРО»;, позвоните по номеру 8 (800) 3500-319. Получите консультацию специалиста и оформите заказ на подходящий вариант изделия.
Технические характеристики пробоотборника ПСР
| Высота резервуара м | Обозначение пробоотборника | Количество секций в пробоотборнике | Высота пробоотборника мм |
Масса кг |
||
| нижних | верхних | средних | ||||
| 17...18 | ПСР 17 | - | 7 | 1 | 18100 | 227 |
| 15...16 | ПСР 15 | - | 6 | 1 | 16100 | 210 |
| 13...14 | ПСР 13 | - | 5 | 1 | 14100 | 193 |
| 11...12 | ПСР 11 | - | 4 | 1 | 12100 | 178 |
| 9...10 | ПСР 9 | - | 3 | 1 | 10100 | 160 |
| 7...8 | ПСР 7 | - | 2 | 1 | 8100 | 144 |
| 5...6 | ПСР 5 | - | 1 | 1 | 6100 | 128 |
| 4 | ПСР 4 | - | - | одна спец.секция с одним краном |
4100 | 119 |
| Характеристика | Величина |
|---|---|
| Диаметр условного прохода, мм | 15 |
| Объем пробы 1м пробоотборной колонны, л | 0,15±0,05 |
| Время отбора образца пробы, мин., не более | 5** |
| Температура продукта, °С | |
| минимальная | -40 |
| максимальная | +80 |
| Гидростатическое давление в резервуаре, МПа, не более | 0,16 |
| Внутренний диаметр направляющей трубы, мм | - |
| Габаритные размеры, мм, не более: | 710х450х18100* |
| Масса, кг, не более | 230* |
| * Для пробоотборников максимальных типоразмеров (ПСР-17). ** Для пробоотборников при отборе проб светлых нефтепродуктов |
|
