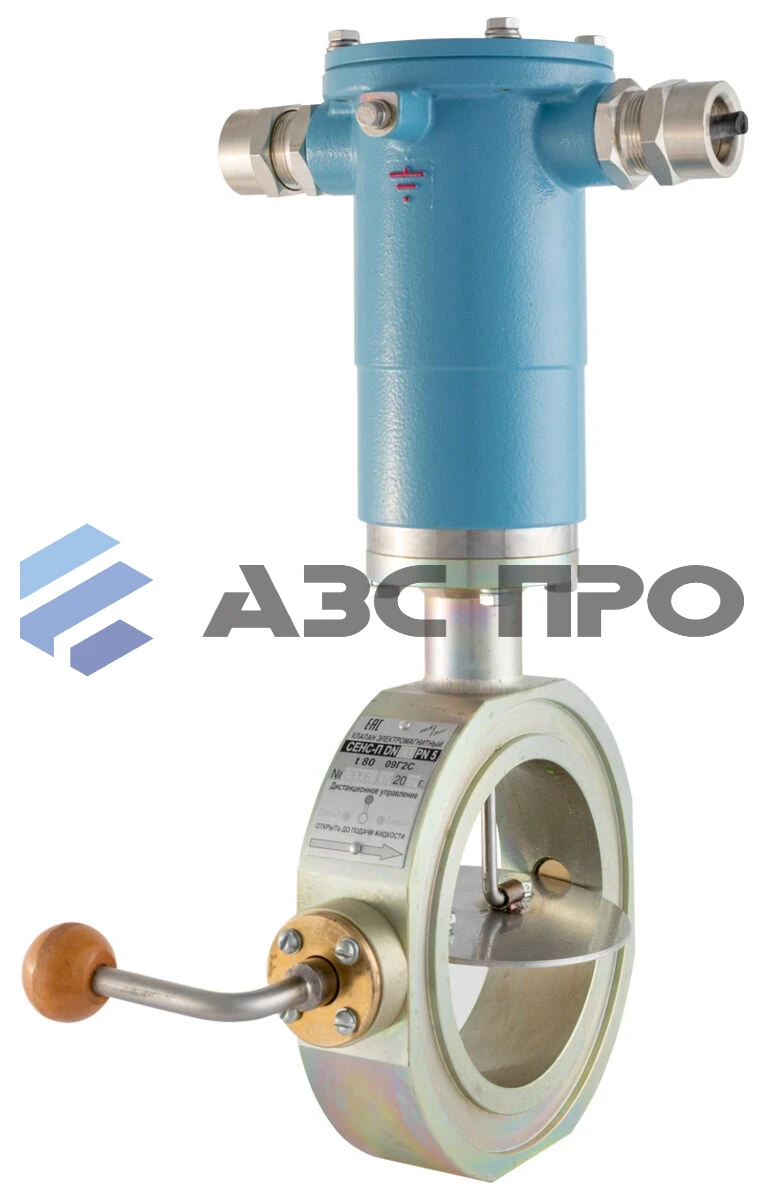

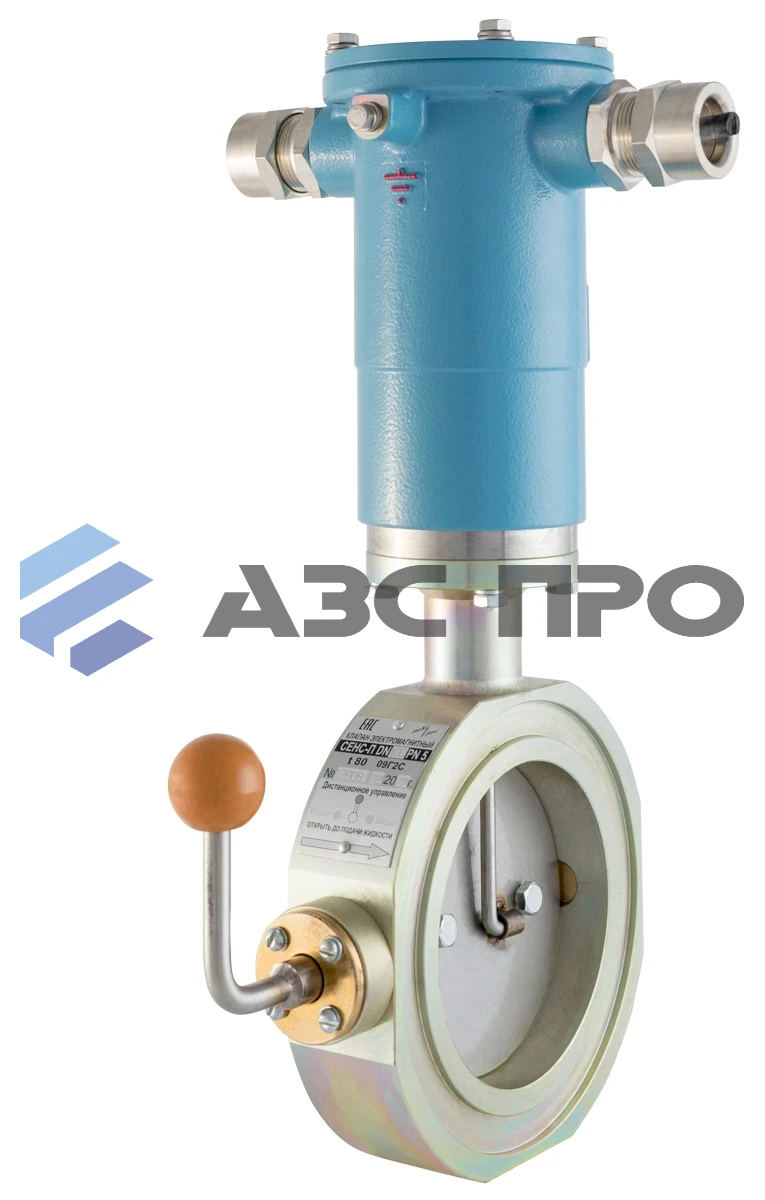

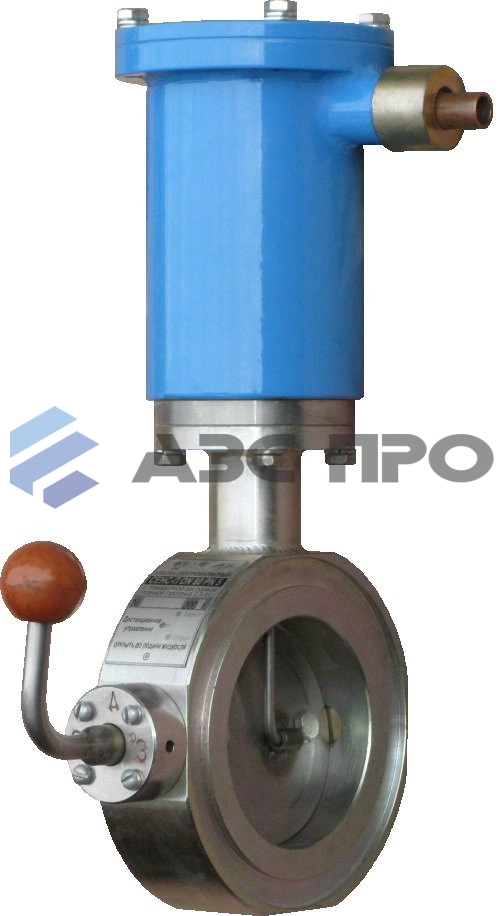

Клапан отсечной СЕНС-П DN80PN5
Применение запорных клапанов

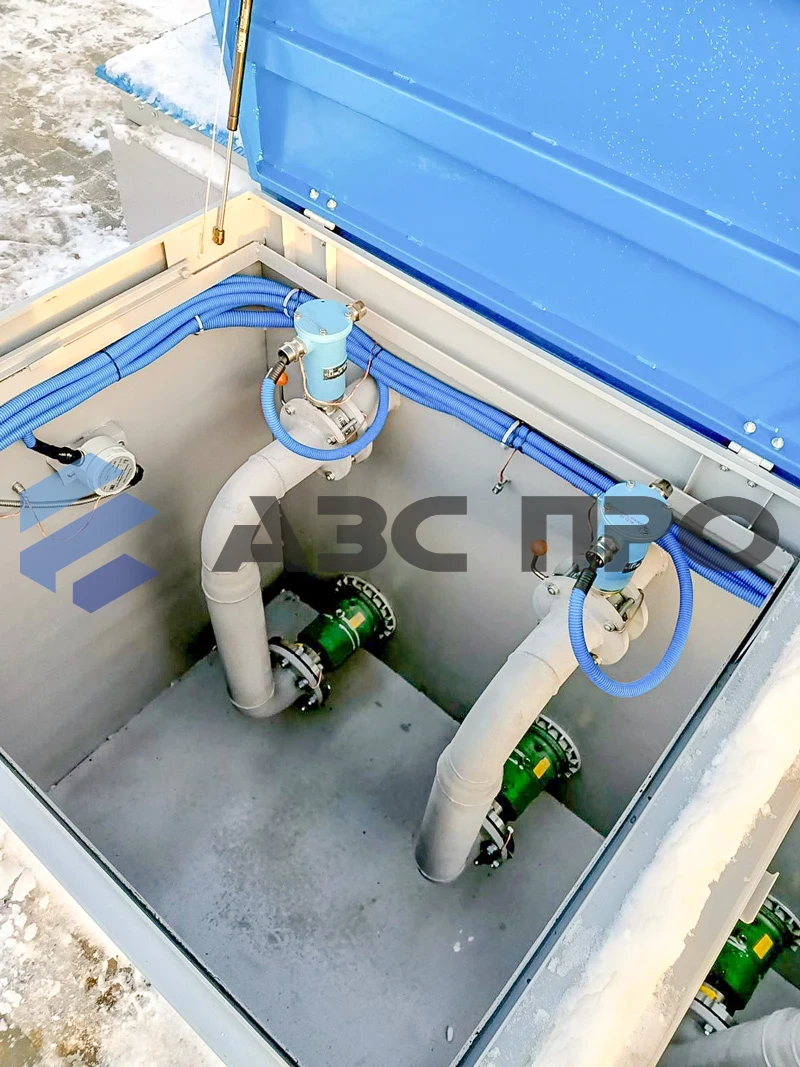

Клапаны СЕНС-П предназначены для установки в узлы слива на автозаправочных станциях (АЗС) с целью дистанционной блокировки трубопроводных линий во время приёма светлых нефтепродуктов самотёком из бензовозов в подземные резервуары.
Применяются в комплекте с узлами наполнительных линий (УН-80) и совместно со сливными фильтрами (ФСН-80).

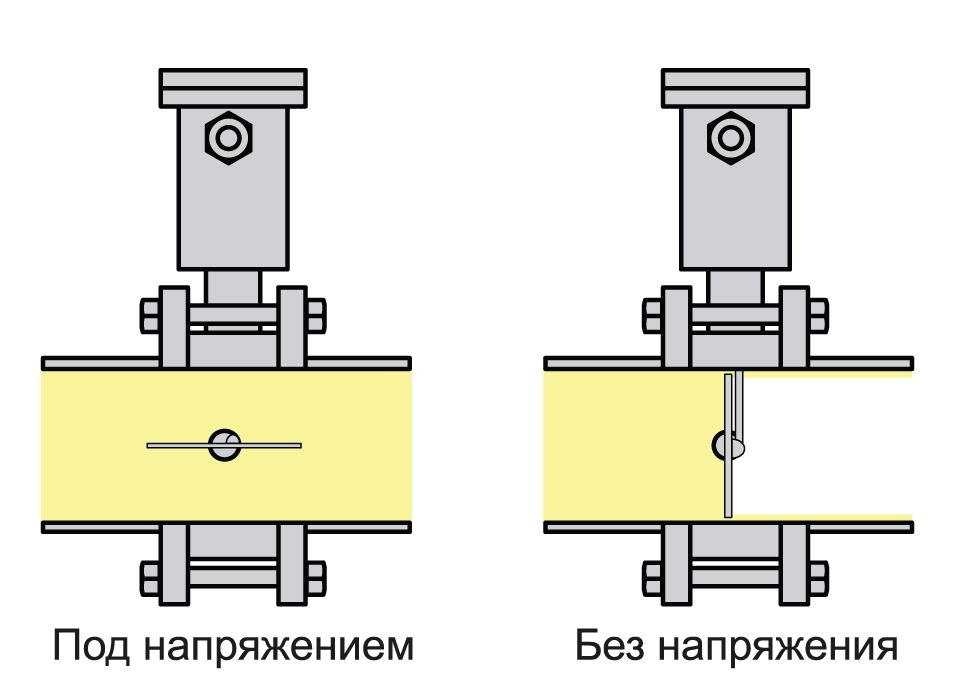

Основной запирающий механизм представлен поворотным дисковым затвором. После закрытия клапан допускает небольшую регулируемую утечку, позволяющую слить остатки топлива из шлангов обратно в резервуар после окончания операции.
Основные особенности
- Локальный световой индикатор положения затвора.
- Арктическое исполнение, гарантирующее работоспособность при температурах до -60 °C.
Подробные технические характеристики
| Номинальный диаметр (DN), мм | 80 | 100 | ||
|---|---|---|---|---|
| Номинальное давление (PN), кгс/см² | 5 | |||
| Перепад давлений (ΔP), при котором возможно открытие клапана, кгс/см² | от 0 до 0,4 | |||
| Перепад давлений (ΔP), при котором возможно закрытие клапана, кгс/см² | от 0 до 5 | |||
| Герметичность затвора | в закрытом состоянии имеет протечку ~ 0,3 л/с | |||
| Материал корпуса | сталь 09Г2С | |||
| Время открытия / закрытия затвора, с, не более | 1 / 1 | |||
| Напряжение питания | ~ 220 В, 50 Гц (24 В по заказу) | |||
| Потребляемая мощность (PФ / PУД), Вт | 300/10 | 200/5 | ||
| Продолжительность включения, % | 100 | |||
| Температура окружающей среды, ℃ | от минус 50 (от минус 60 – по заказу) до плюс 60 | |||
| Маркировка взрывозащиты | неэлектрическая часть: 1Ex h IIC T6 Gb X; привод: 1Ex db IIC T4 Gb X | |||
| Положение на трубопроводе | в любом пространственном положении | |||
| Тип присоединения | фланцевое (ответные фланцы с крепежом в комплекте поставки) | |||
|
Габаритные размеры, мм
|
А, не более | 350 | 370 | |
| Б, не более | 178 | 198 | ||
| В | 74 | 74 | ||
| Г, не более | 235 | 242 | ||
| Масса с ответными фланцами, крепежом, кг | 11,3 | 12,8 | ||
| Полный срок службы, лет | 40 | |||
Характеристики
