Блок питания БП-9В-1А-ВЗ1
ВНИМАНИЕ! ТОВАР СНЯТ С ПРОИЗВОДСТВА. Заменен на более мощный Блок питания БП-12В.
Блок питания осуществляет питание одного или нескольких устройств, характеристики работы которых соответствуют режимам работы блока питания. Блоки питания могут включаться параллельно друг другу в случаях необходимости питания устройств с большим суммарным током потребления.
Преимуществом данного блока, помимо взрывобезопасного исполнения, является защита от перегрузки и короткого замыкания на выходе, а так же большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб).

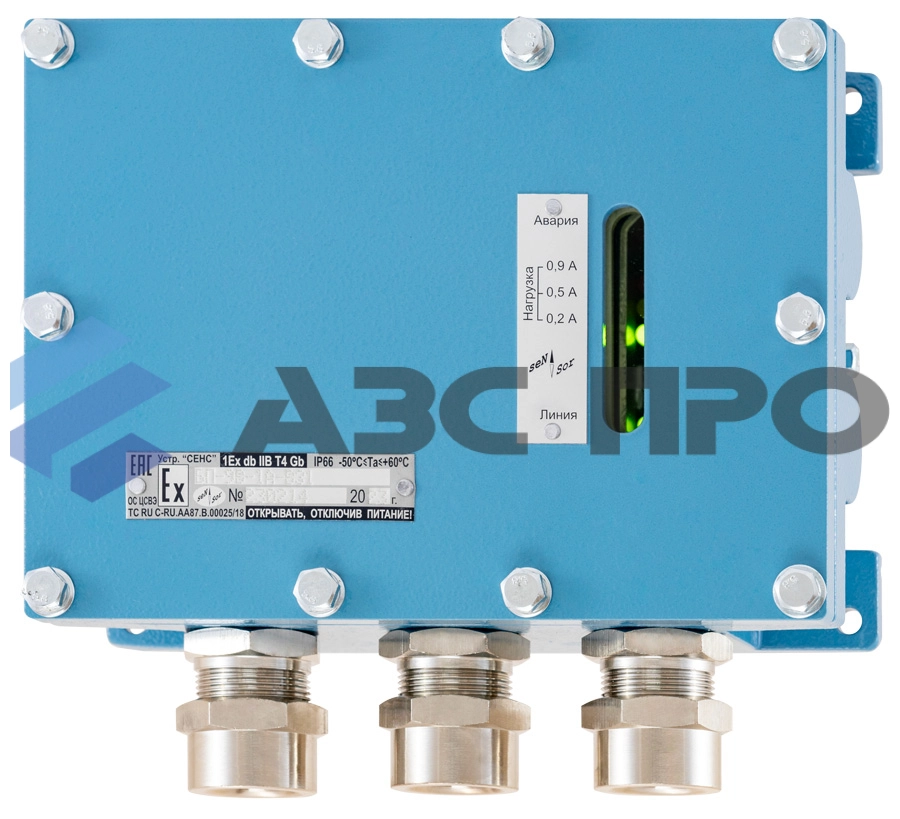

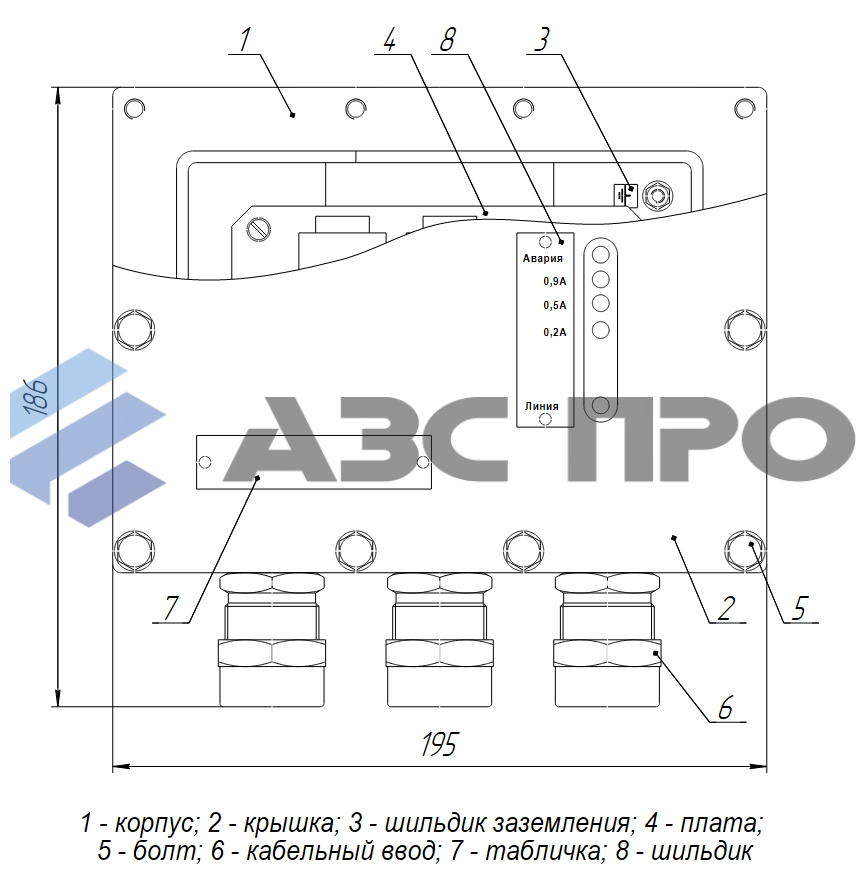

Взрывозащищенный корпус блока питания изготавливается из алюминиевого сплава АК7ч или АЛ9. Имеет окисное фторидное электропроводное покрытие и покрыт краской. Смотровое окно, табличка с маркировкой взрывозащиты и шильд с характеристиками работы устройства размещены на корпусе крышки. Внутри корпуса размещена плата с элементами схемы. Печатная плата, электронные элементы покрыты влагозащитным лаком. Снаружи корпус имеет болт заземления. Корпус изготавливается с кабельными вводами D12. На корпус может устанавливаться три, четыре или пять кабельных вводов.
Кабельные вводы могут устанавливаться без устройств крепления или комплектоваться креплениями защитной оболочки кабеля (металлорукава, бронекабеля, труб).

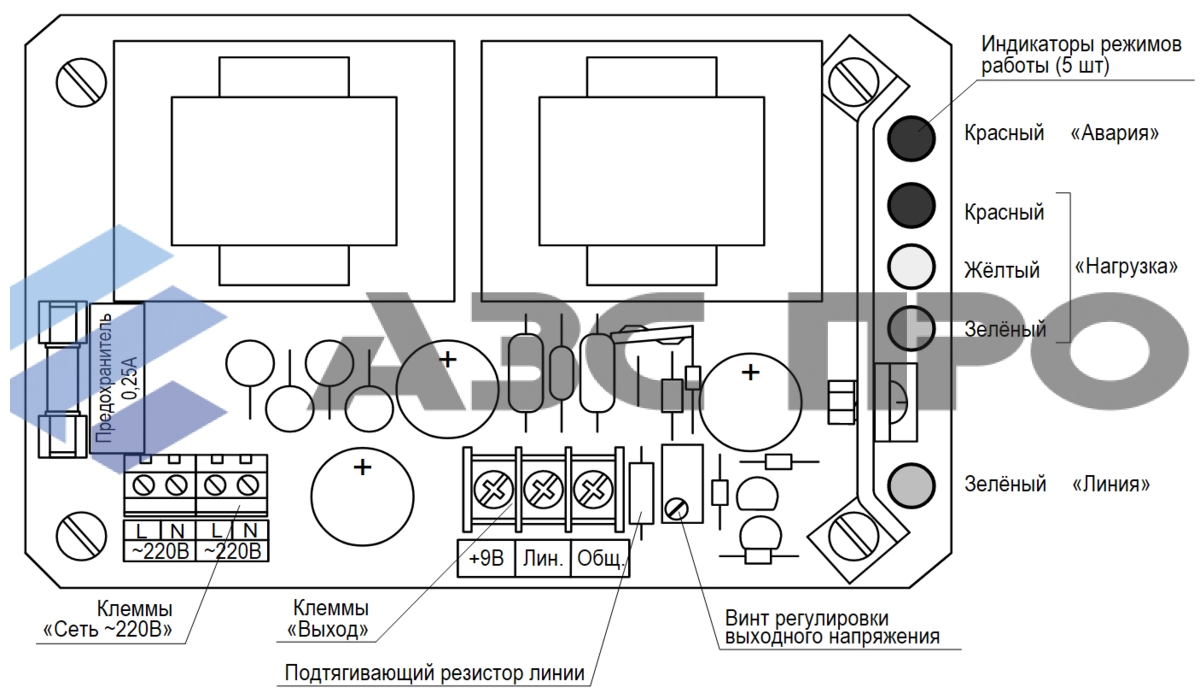

Для подключения используются две группы винтовых зажимов: «Сеть ~220В» (две пары винтовых зажимов «L» и «N») для подключения к сети электропитания ~ 220 В; и «Выход» ( «+9В», «Лин.», «Общ.») для подключения нагрузки – устройств СИ СЕНС (допускает «веерное» подключение устройств).
Для индикации режимов работы на лицевой панели расположены светодиоды, управляемые микроконтроллером:
-
«Авария» (красный, индицирует срабатывание самовосстанавливающегося предохранителя при перегрузке БП)
-
«Нагрузка» (зелёный, жёлтый и красный, индицируют степень токовой нагрузки выхода БП: мигающий зелёный – нагрузка менее 0,15 А; зелёный – нагрузка от 0,15 до 0,25 А; зелёный и жёлтый – нагрузка от 0,25 до 0,45 А (номинальный режим); желтый – нагрузка от 0,45 А до 0,6 А; желтый и красный – нагрузка от 0,6 до 0,8 А; красный – нагрузка от 0,8 до 1 А; мигающий красный – нагрузка более 1А)
- «Линия» (зелёный, индицирует активность в линии связи). При напряжении менее 5 В индикатор погашен
|
Режим работы
|
непрерывный (при токе нагрузки до 0,4 А); |
|
Входное напряжение, В |
220 ±10% (AC) |
|
Частота входного переменного напряжения, Гц |
50 ± 1 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Выходное стабилизированное напряжение, В |
9 (при токе нагрузки 0,4 А) ± 5 % |
|
Ток нагрузки, А |
0,4 (номинальный); 1 (максимальный) |
|
Амплитуда пульсаций выходного напряжения, мВ, не более |
20 (при токе 0,4 А); 60 (при токе 0,8 А); 300 (при токе 1 А) |
|
Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 |
I |
|
Температура эксплуатации, ℃ |
от -50 до +60 |
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ1 |
|
Группа механического исполнения по ГОСТ 30631-99 |
М6 |
|
Степень защиты корпуса от проникновения твердых частиц и воды по ГОСТ 14254 |
IР66 |
|
Маркировка взрывозащиты |
1 Ex db IIB T4 Gb |
|
Сечение присоединяемых проводов, мм² |
от 0,2 до 2,5 |
|
Габаритные размеры (Ш × В × Г), мм |
215/235/275 × 186 × 86 |
|
Назначенный срок службы, лет |
10 |
