Кран шаровый межфланцевый BATU (Ду15 PN25)
Назначение и применение
Шаровой кран КШМ BBTKV-FS предназначен для регулировки потока среды (полного открытия или закрытия). Обладает высочайшим уровнем герметичности класса A, что подтверждено международными стандартами качества. Выпускается турецким производителем Batu, зарекомендовавшим себя на рынке высоким качеством продукции, инновационными технологиями и традициями производства.
Кран рекомендован для использования в системах, предназначенных для работы с такими средами, как:
- Минеральные и синтетические масла.
- Керосин.
- Пропан-бутан.
- Этилен.
- Дизельное топливо.
- Смазочные масла.
- Аммиак.
- Тормозные и гидравлические жидкости.
- Водяной пар.
- Другая неагрессивная среда для углеродистых сталей и тефлона.
Условия эксплуатации
Краны монтируются в системе таким образом, чтобы исключить значительные нагрузки на корпус и крепления деталей. Подключение к системе осуществляется болтовым соединением или креплением к соответствующим фланцам системы. До момента сборки вся система должна быть очищена от загрязнений, сварочной окалины и инородных предметов. После монтажа систему следует дополнительно продуть для устранения оставшейся грязи.
Проверка герметичности осуществляется следующим образом:
- Герметичность закрытия и открытия крана проверяют обычным открытием и закрытием.
- Чтобы проверить герметичность корпуса, кран слегка приоткрывают.
Гидравлические испытания системы на прочность требуют соблюдения определенных рекомендаций:
- Если нельзя снять кран для испытаний, а испытательное давление не превышает рабочего давления крана, ручка крана должна находиться в открытом положении.
- Важно помнить, что вращение ручки крана должно происходить плавно и аккуратно, чтобы избежать гидроудара.
Рабочее давление: PN 16-40
Рабочая температура: от -30 до +250 градусов
Диаметр: DN 15 - 250
Сертификаты: Пожарная безопасность, Atex, CE

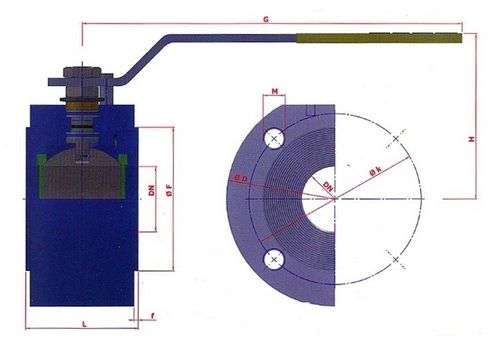

Габариты и размеры соединений:
| PN 16 | PN 40 | ||||||||||||||
| Диаметр | INC | L | G | H | f | D | k | Кол-во | M | F | k | Кол-во | M | F | Кг |
| DN 15 | 1/2" | 38 | 150 | 75 | 2 | 87 | 65 | 4 | M 12 | 50 | 65 | 4 | M 12 | 50 | 152 |
| DN 20 | 3/4" | 40 | 150 | 83 | 2 | 97 | 75 | 4 | M 12 | 60 | 75 | 4 | M 12 | 60 | 2 |
| DN 25 | 1" | 45 | 180 | 90 | 2 | 107 | 85 | 4 | M 12 | 68 | 85 | 4 | M 12 | 68 | 266 |
| DN 32 | 1 1/4" | 58 | 230 | 95 | 2 | 135 | 100 | 4 | M 16 | 78 | 100 | 4 | M 16 | 78 | 523 |
| DN 40 | 1 1/2" | 64 | 275 | 115 | 3 | 145 | 110 | 4 | M 16 | 88 | 110 | 4 | M 16 | 88 | 682 |
| DN 50 | 2" | 82 | 275 | 120 | 3 | 165 | 125 | 4 | M 16 | 105 | 125 | 4 | M 16 | 105 | 1106 |
| DN 65 | 2 1/2" | 103 | 350 | 135 | 3 | 177 | 145 | 4 | M 16 | 125 | 145 | 8 | M 16 | 125 | 1558 |
| DN 80 | 3" | 122 | 350 | 150 | 3 | 197 | 160 | 8 | M 16 | 132 | 160 | 8 | M 16 | 132 | 2228 |
| DN 100 | 4" | 150 | 450 | 170 | 3 | 232 | 180 | 8 | M 16 | 158 | 190 | 8 | M 20 | 162 | 3728 |
| DN 125 | 5" | 200 | 600 | 200 | 3 | 270 | 210 | 8 | M 16 | 188 | 220 | 8 | M 20 | 188 | 69 |
| DN 150 | 6" | 235 | 650 | 235 | 3 | 305 | 240 | 8 | M 20 | 212 | 250 | 8 | M 22 | 218 | 96 |
| DN 200 | 8" | 310 | 780 | 270 | 3 | 400 | 295 | 12 | M 20 | 268 | 320 | 12 | M 27 | 285 | 215 |
| DN 250 | 10" | 470 | 950 | 370 | 3 | 500 | 355 | 12 | M 24 | 320 | 385 | 12 | M 27 | 345 | 475 |
Характеристики
