Кран шаровой ГЭСС 11с52п (DN 50)
Особенность:
- компактное исполнение;
- температура среды от минус 60°С;
- имеют в конструкции компенсированные пружинами уплотнительные кольца, которые в случае превышения давления свыше критического, позволяют сбросить избыточное давление в межкорпусных полостях, что является гарантией безаварийной работы;
- в конструкции предусмотрено антистатическое исполнение.
Корпус: разборный | Соединение: фланец / фланец
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: полный | Давление: Ру 1,6 / 2,5 / 4,0
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Тип управления: DN 25-50 - ручное, ISO-фланец, редуктор, электропривод
Обозначение:
11с52п - кран шаровой стальной
Технические данные:
Присоединение к трубопроводу – фланцевое по ГОСТ 33259-2015.
Класс герметичности затвора – А (ГОСТ 54808-2011).

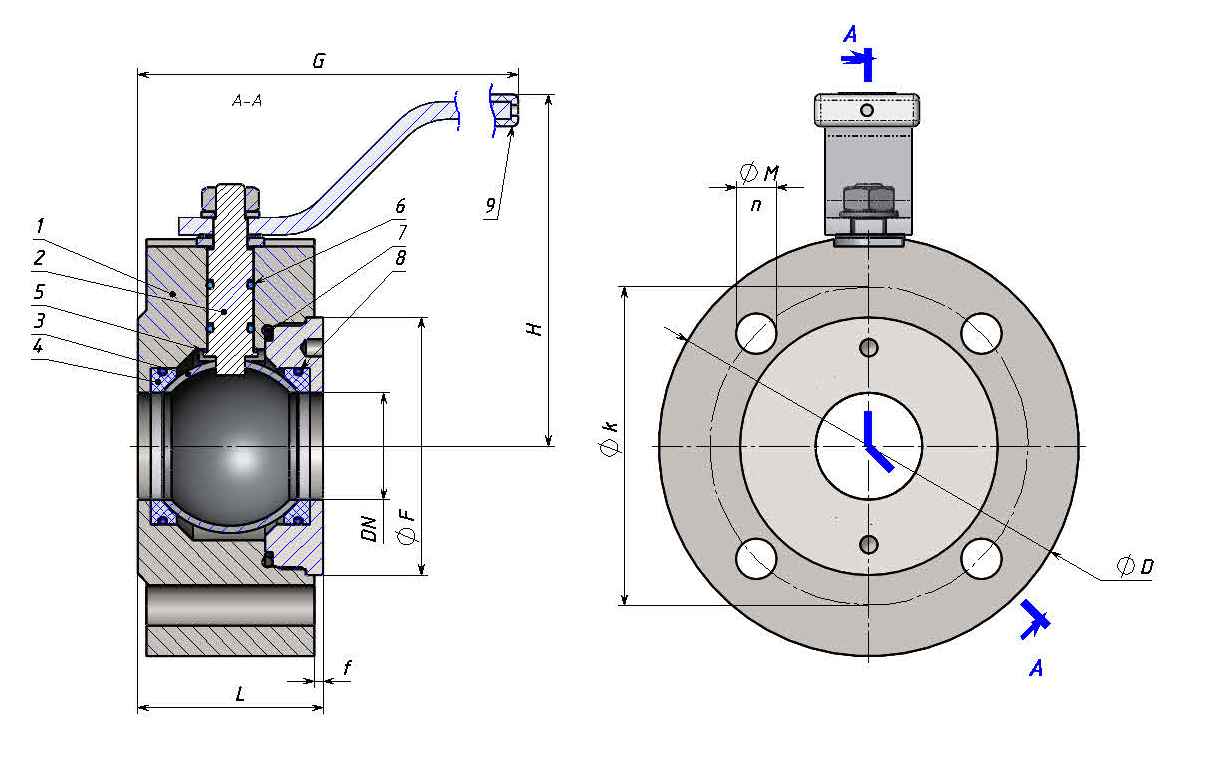

Основные параметры:
| DN, мм |
PN, Мпа (кгс/см2) |
L, мм | G, мм | H, мм | f, мм | D, мм | k, мм | F | n | M |
Масса, кг |
| 25 |
1,6 (16) 2,5 (25) 4,0 (40) |
45 |
180 | 90 | 2 |
107 | 85 | 68 | 4 | M12 | 2,7 |
| 32 |
58 | 230 | 114 | 2 | 135 | 100 | 78 | 4 | M12 | 5,2 | |
| 40 |
64 | 275 | 115 | 3 | 145 | 110 | 88 | 8 | M16 | 6,8 | |
| 50 |
82 | 275 | 120 | 3 | 165 | 125 | 105 | 8 | M16 | 11,1 |
Материал основных деталей:
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1 |
Фланец, патрубок, корпус, горловина, грандбукса |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 2 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 3 | Шар-пробка | AISI 304, AISI316, 40Х13 | AISI 304, AISI316, 40Х13 | 12Х18Н10Т |
| 4 | Пружина тарельчатая | 65 Г | 12Х18Н10Т | |
| 5 | Седло | PTFE | ||
| 6 | Уплотнительная пластина | Бронза | ||
| 7 | Уплотнение | PTFE | ||
| 8 | Уплотнительное кольцо | Фторсиликон | ||
| 9 | Ручка | Сталь 3 | Сталь 3 (оцинк.) | |
Основные технические характеристики:
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 1,6 / 2,5 / 4,0 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | -60 ... +80 |
| Температура среды, оС | -40 ... +250 | -40 ... +180 | |
