Кран шаровой 11с67п Маршал (Dn 65, Сталь 20, 1,6 МПа, НП)

0 отзывов

Код товара: 101207

Артикул: СУФ.00.1.016.065/050

Код товара: 101207

Артикул: СУФ.00.1.016.065/050

0 отзывов

Кран шаровой 11с67п Маршал (Dn 65, Сталь 20, 1,6 МПа, НП)

В наличии

Под заказ с центрального склада

В наличии

Под заказ с центрального склада

Описание

Характеристики

Отзывы

Доставка и оплата

Гарантия

Кран шаровый полнопроходной 11с67п фланцевый укороченный разборный используется как запорное устройство для перекрытия жидкостей и газов в трубопроводе. Его применяют в различных отраслях промышленности: нефтеперерабатывающей, на предприятиях теплоэнергетики, а также в системе газо- и водоснабжения.

Современная конструкция шарового крана обеспечивает удобство в пользовании. При производстве 11с67п используются следующие материалы:

для корпуса — сталь марок Ст20 или 09Г2С;
для седел шара и уплотнительных колец шпинделя — фторопласт.

Точная заводская подгонка деталей гарантирует свободный ход рукоятки, шпинделя и самого шара. Наружная полировка шара дает плавное скольжение по фторопластовому седлу, что обеспечивает точную регулировку размера проходного отверстия.

Стальной кожух шарового крана 11с67п имеет минимально возможные размеры. Он состоит из отрезка трубы, в котором располагается шар, и двух фланцев для соединения с существующим трубопроводом. Такая компоновка исключает лишние материалы, сокращает расходы на производство и снижает цену для потребителя. Другое преимущество компактной формы — снижение веса, а значит и транспортных расходов.

Шаровые краны «МАРШАЛ» изготавливаются в следующих климатических исполнениях в соответствии с ГОСТ 15150-69:

для умеренного климата У1 (не ниже –40 °С) – углеродистая сталь 20;
для холодного климата XЛ1 (не ниже –60 °С) – низколегированная сталь 09Г2С, нержавеющие марки сталей 08Х18Н10, 12Х18Н10Т, 12Х18Н9ТЛ.

По исполнению прохода краны шаровые «МАРШАЛ» производятся полнопроходными и неполнопроходными.

Неполнопроходные краны имеют площадь сечения проточной части меньше площади отверстия входного патрубка. Это позволяет снизить усилия и крутящие моменты, также при этом уменьшаются габаритные размеры и масса, однако увеличивается гидравлическое сопротивление.
Полнопроходные краны имеют площадь сечения проточной части примерно равную или больше площади отверстия входного патрубка. В таких устройствах практически не создается дополнительного гидравлического сопротивления и не снижается пропускная способность.

Шар плавает свободно и уплотнен фторопластовыми седлами.
Шпиндель защищен от выталкивания, также имеет зажатыми втулкой уплотнения в виде фторопластовых колец.
Составные части уплотнены прокладками.
Управляется кран при помощи рукоятки, для этого необходимо её повернуть на 90 до упора. Для открытия крана рукоятка должна располагаться вдоль оси трубопровода.

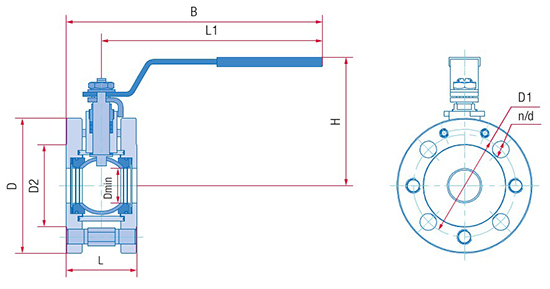

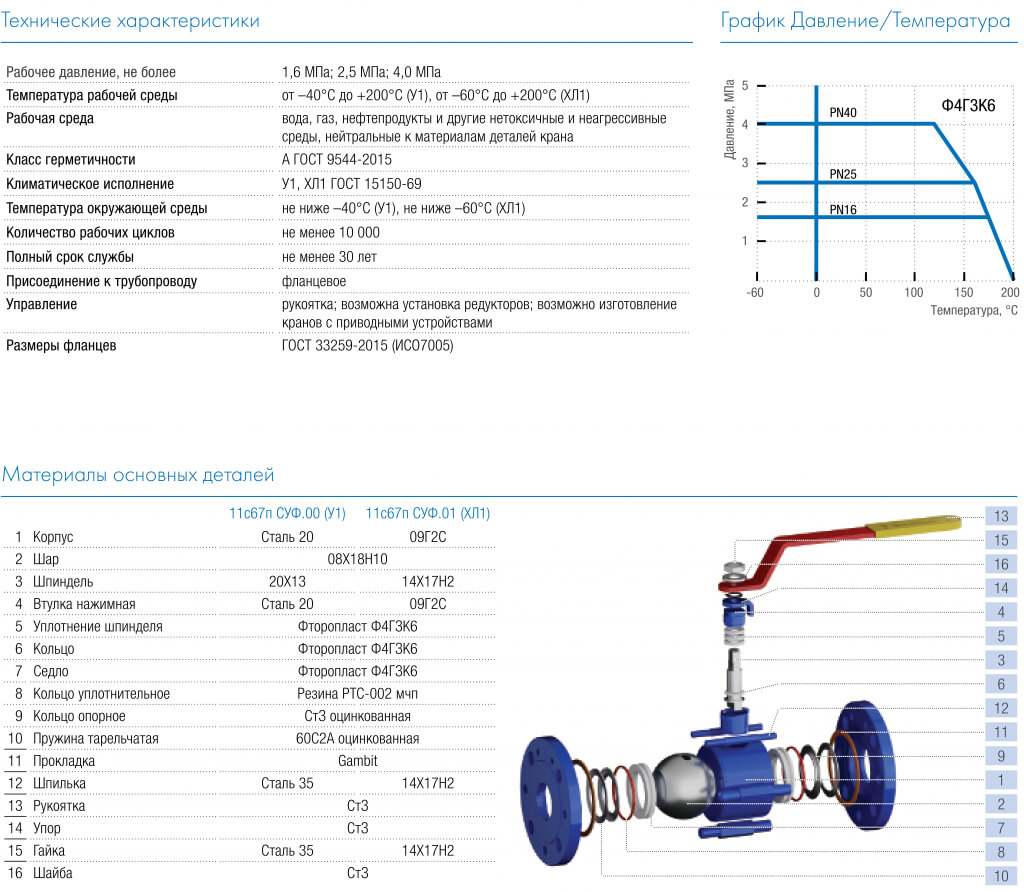

Более подробные характеристики по данному крану можно посмотреть в таблице и на изображениях ниже.

Характеристики:

Размеры:

Для модели 11с67п СУФ.01.1 (из стали 09Г2С)

Обозначение	Проход	DN	L, мм	D, мм	D1, мм	D2, мм	L1, мм	B, мм	H, мм	Dmin, мм	d, мм	n	Масса, кг	Kv, м³/ч
Давление PN16
11с67п СУФ.01.1.016.065/050	Неполный	65	92	180	145	122	247	295	147	48	18	8	7,6	390
11с67п СУФ.01.1.016.100/080	Неполный	100	130	215	180	158	313	378	178	75	18	8	13,7	750
11с67п СУФ.01.1.016.125/100	Неполный	125	164	245	210	184	668	750	170	98	18	8	21,9	860
11с67п СУФ.01.1.016.150/100	Неполный	150	164	280	240	212	668	750	188	98	22	8	27,2	1020
11с67п СУФ.01.1.016.200/150	Неполный	200	204	335	295	268	668	770	225	148	22	12	42,2	1830
Давление PN25
11с67п СУФ.01.1.016.065/050	Неполный	65	92	180	145	122	247	295	147	48	18	8	7,6	390
11с67п СУФ.01.1.016.100/080	Неполный	100	130	215	180	158	313	378	178	75	18	8	13,7	750
11с67п СУФ.01.1.016.125/100	Неполный	125	164	245	210	184	668	750	170	98	18	8	21,9	860
11с67п СУФ.01.1.016.150/100	Неполный	150	164	280	240	212	668	750	188	98	22	8	27,2	1020
11с67п СУФ.01.1.016.200/150	Неполный	200	204	335	295	268	668	770	225	148	22	12	42,2	1830
Давление PN40
11с67п СУФ.01.1.016.065/050	Неполный	65	96	180	145	122	247	297	147	48	18	8	8,4	390
11с67п СУФ.01.1.016.100/080	Неполный	100	136	230	190	158	668	736	151	75	22	8	18,5	750
11с67п СУФ.01.1.016.125/100	Неполный	125	174	270	220	184	668	755	184	98	26	8	30,1	860
11с67п СУФ.01.1.016.150/100	Неполный	150	174	300	250	212	668	755	191	98	26	8	36,6	1020
11с67п СУФ.01.1.016.200/150	Неполный	200	218	375	320	285	803	912	235	148	30	12	62,8	1830

Для модели 11с67п СУФ.00.1 (из стали 20)

Обозначение	Рис. №	DN	L, мм	D, мм	D1, мм	D2, мм	L1, мм	B, мм	H, мм	Dmin, мм	d, мм	n	Масса, кг	Kv, м³/ч
Давление PN16
11с67п СУФ.00.1.016.065/050	Неполный	65	92	180	145	122	247	295	147	48	18	8	7,6	390
11с67п СУФ.00.1.016.100/080	Неполный	100	130	215	180	158	313	378	178	75	18	8	13,7	750
11с67п СУФ.00.1.016.125/100	Неполный	125	164	245	210	184	668	750	170	98	18	8	21,9	860
11с67п СУФ.00.1.016.150/100	Неполный	150	164	280	240	212	668	750	188	98	22	8	27,2	1020
11с67пСУФ.00.1.016.200/150	Неполный	200	204	335	295	268	668	770	225	148	22	12	42,2	1830
Давление PN25
11с67п СУФ.00.1.016.065/050	Неполный	65	92	180	145	122	247	295	147	48	18	8	7,6	390
11с67п СУФ.00.1.016.100/080	Неполный	100	130	215	180	158	313	378	178	75	18	8	13,7	750
11с67пСУФ.00.1.016.125/100	Неполный	125	164	245	210	184	668	750	170	98	18	8	21,9	860
11с67п СУФ.00.1.016.150/100	Неполный	150	164	280	240	212	668	750	188	98	22	8	27,2	1020
11с67п СУФ.00.1.016.200/150	Неполный	200	204	335	295	268	668	770	225	148	22	12	42,2	1830
Давление PN40
11с67п СУФ.00.1.016.065/050	Неполный	65	96	180	145	122	247	297	147	48	18	8	8,4	390
11с67п СУФ.00.1.016.100/080	Неполный	100	136	230	190	158	668	736	151	75	22	8	18,5	750
11с67п СУФ.00.1.016.125/100	Неполный	125	174	270	220	184	668	755	184	98	26	8	30,1	860
11с67п СУФ.00.1.016.150/100	Неполный	150	174	300	250	212	668	755	191	98	26	8	36,6	1020
11с67п СУФ.00.1.016.200/150	Неполный	200	218	375	320	285	803	912	235	148	30	12	62,8	1830

Характеристики

Код товара

101207

Материал

Сталь 20

Рабочее давление

1,6 МПа

Артикул товара

СУФ.00.1.016.065/050
