Кран шаровый муфтовый КШМп (Поршень) (Dn 50, 1,6 МПа, Сталь 20ГЛ)
Кран шаровый муфтовый КШМп 50 РУ16 — надёжный запорный прибор с муфтовым соединением, предназначенный для перекрытия потока нефти, бензина, дизеля и нейтральных сред в технологических трубопроводах АЗС, нефтебаз и предприятий.
Устройство
- Корпус из стали 20ГЛ, 09Г2С или алюминия;
- Шар из нержавеющей стали с фторопластовыми уплотнениями;
- Муфтовое соединение G2″‑Б;
- Рукоятка управления и шток с запорным механизмом;
- Климатическое исполнение У/УХЛ, категория 1 (ГОСТ 15150‑69).
Преимущества
- Рабочее давление до 1,6 МПа;
- Температурный диапазон –60…+200 °C;
- Полное уплотнение класса «А» (ГОСТ 9544);
- Компактные размеры, удобный монтаж;
- Ресурс до 10 000 циклов и 10 лет службы.
Условия эксплуатации
Используется с нефтью, бензином, дизелем, газом и нейтральными жидкостями. Рабочая температура от –60 до +200 °C, влажность до 95 %. Подходит для наружной и внутренней установки без навеса.
Технические характеристики
| Условный проход, DN | 50 мм |
| Диаметр шара | ≈ 60 мм |
| Рабочее давление | 1,6 МПа (16 атм) |
| Материал корпуса | сталь 20ГЛ / 09Г2С / алюминий |
| Материал шара | нержавеющая сталь |
| Уплотнение | фторопласт, класс «A» |
| Тип соединения | муфтовый G2″‑Б |
| Температура среды | –60…+200 °C |
| Климат. исполнение | У / УХЛ (кат. 1 ГОСТ 15150‑69) |
| Ресурс и срок службы | до 10 000 циклов, ≥ 10 лет |
| Обозначение | КШм-50 | КШм-80 | КШм-100/75 | КШмс-50 | КШмс-80 | КШмс-100 | |
| Условный проход крана DN | 50 | 80 | 100 | 50 | 80 | 100 | |
| Рабочее давление, PN (кг/см2), МПа | 1,6 (16) | ||||||

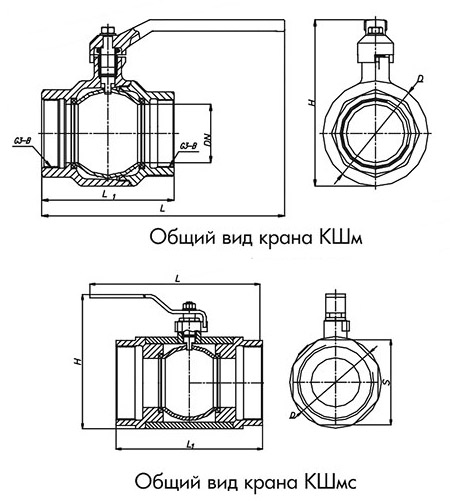

| Габаритные размеры, мм | длина, L диаметр, D высота, H |
228 93 167 |
312 135 200 |
318 162 218 |
235 89 162 |
329 120 185 |
349 140 205 |
| Строительная длина L1 | 139 | 170 | 181 | 152 | 204 | 224 | |
| Тип соединения с трубопроводом | муфтовое (литой) | муфтовое (сварной) | |||||
| Резьба присоединительная | G2 | G3 | G4 | G2 | G3 | G4 | |
| Размер под ключ | 75 | 105 | 140 | 75 | 115 | 130 | |
| Класс герметичности по ГОСТ 9544-93 | А | ||||||
| Масса, кг | 3,2 | 4,4 | 11,3 | 3,5 | 4,8 | 12,5 | |
