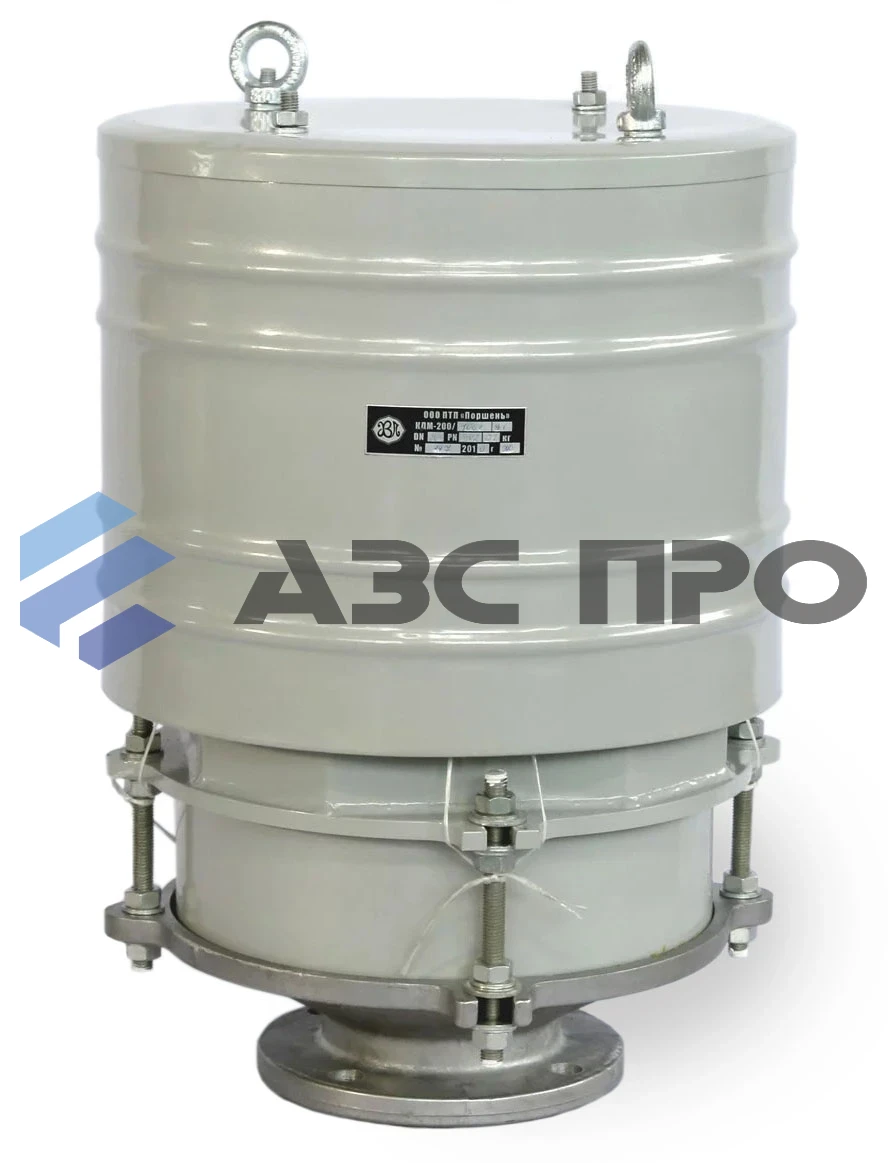

Клапан дыхательный КДМ-200/250 К
Клапан дыхательный КДМ-200/250 К — промышленное устройство, предназначенное для защиты резервуаров от избыточного давления и вакуума, возникающих при наполнении или опорожнении ёмкостей с ЛВЖ и ГСМ. Применяется на нефтебазах, складах ГСМ, химических производствах, а также в резервуарных парках. Обеспечивает герметичность при хранении и способствует уменьшению потерь лёгколетучих продуктов.
Устройство
- Корпус из антикоррозийной стали или алюминия
- Клапанный механизм с пружинами с заданными усилиями срабатывания
- Защитная сетка от насекомых и мусора
- Фланцевое крепление под установку на дыхательные патрубки резервуаров
- Устройство опломбировки и настройки давления/вакуума
Корпус клапана, изготовленный методом штамповки-сварки, представляет собой бункер четырехугольной формы, на его боковых стенках сформированы посадочные места для вакуумных затворов. Вакуумный затвор состоит из тарелки, перекрывающей соответствующее седло в корпусе, и фторопластового ограничителя, фиксирующегося на корпусе и контролирующего перемещение тарелки относительно седла. Герметичность соединения между затвором и седлом предотвращает попадание воздуха внутрь резервуара. В верхней части корпуса расположено седло для клапана давления, который выпускает газовоздушную смесь из резервуара. Поверхности тарелок, вступающие в контакт, покрыты фторопластовой пленкой, что предотвращает их смерзание.
Преимущества
- Точная работа на избыточном и вакуумном давлении
- Снижение потерь нефтепродуктов за счёт герметичного удержания паров
- Простая установка и техническое обслуживание
- Соответствие ГОСТ 12.2.085–2002 и требованиям промышленной безопасности
- Различные диаметры условного прохода и исполнения по климату
Условия эксплуатации
КДМ-200/250 К рассчитан на работу в умеренном и холодном климате (исполнение У и УХЛ). Температурный диапазон эксплуатации — от –40 до +60 °C. Допускается работа при относительной влажности воздуха до 95% при температуре +25 °C. Герметичность сохраняется при атмосферных осадках, перепадах температуры и ветровой нагрузке.
Принцип работы
Клапаны КДМ монтируются на резервуар с помощью присоединительного фланца. Для защиты от осадков и ветра клапан оснащен крышкой и двумя воздуховодами, предназначенными для вакуумных затворов.
Когда резервуар "вдыхает", в полости клапана образуется вакуум, идентичный вакууму в газовом пространстве резервуара. Как только вакуум достигает заданного значения (порога срабатывания), тарелки вакуумных затворов открываются, соединяя газовое пространство резервуара с атмосферой и обеспечивая приток воздуха в резервуар. После снижения вакуума ниже расчетного уровня затвор закрывается, и резервуар становится герметичным.
Когда резервуар "выдыхает", в корпусе клапана создается избыточное давление, равное давлению внутри резервуара. Это давление прижимает тарелки вакуумных затворов к их седлам и воздействует на тарелку клапана давления, пытаясь ее поднять. Если давление превышает порог срабатывания, тарелка клапана давления открывается, и газ выходит из резервуара в атмосферу. Как только избыточное давление падает ниже установленного значения, тарелка возвращается в исходное положение, и затвор закрывается.
Технические характеристики
| Производитель | Поршень |
| Модель | КДМ‑200/250 К |
| Условный проход, DN | 200 / 250 мм |
| Давление срабатывания | 1764–1961 Па (180–200 мм вод. ст.) |
| Вакуум срабатывания | 343–392 Па (35–40 мм вод. ст.) |
| Рабочая температура | от –40 до +60 °C |
| Материал корпуса | Сталь / алюминий |
| Пропускная способность | от 900 до 2000 м³/ч |
| Монтаж | фланцевое соединение |
| Климат. исполнение | У, УХЛ (кат. 1 ГОСТ 15150‑69) |
| Параметры изделия | КДМ-200/100К | КДМ-200/150К | КДМ-200/200К | КДМ-200/250К |
|---|---|---|---|---|
| диаметр условного прохода, мм (DN) | 100 | 150 | 200 | 250 |
| пропускная способность, м³/ч, не менее | 150 | 200 | 220 | 250 |
| давление срабатывания, Па (мм вод. ст.) | 1350-1450 (135-145) | |||
| вакуум срабатывания, Па (мм вод. ст.) | 100-150 (10-15) | |||
| температурный диапазон работы, °С; | от –60 до +40 | |||
| Габаритные размеры, мм, не более: | ||||
| диаметр, мм (DK) | 380 | 380 | 380 | 450 |
| высота, мм (H) | 580 | 610 | 580 | 580 |
| масса, кг | 31 | 31 | 31 | 31 |
| ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||
| диаметр фланца, мм (D) | 205 | 260 | 315 | 370 |
| диаметр межцентрового расстояния, мм (D1) | 170 | 225 | 280 | 335 |
| диаметр отверстия, мм (d) | 18 | 18 | 18 | 18 |
| количество отверстий, шт. (n, шт.) | 4 | 4 | 4 | 6 |
Характеристики
