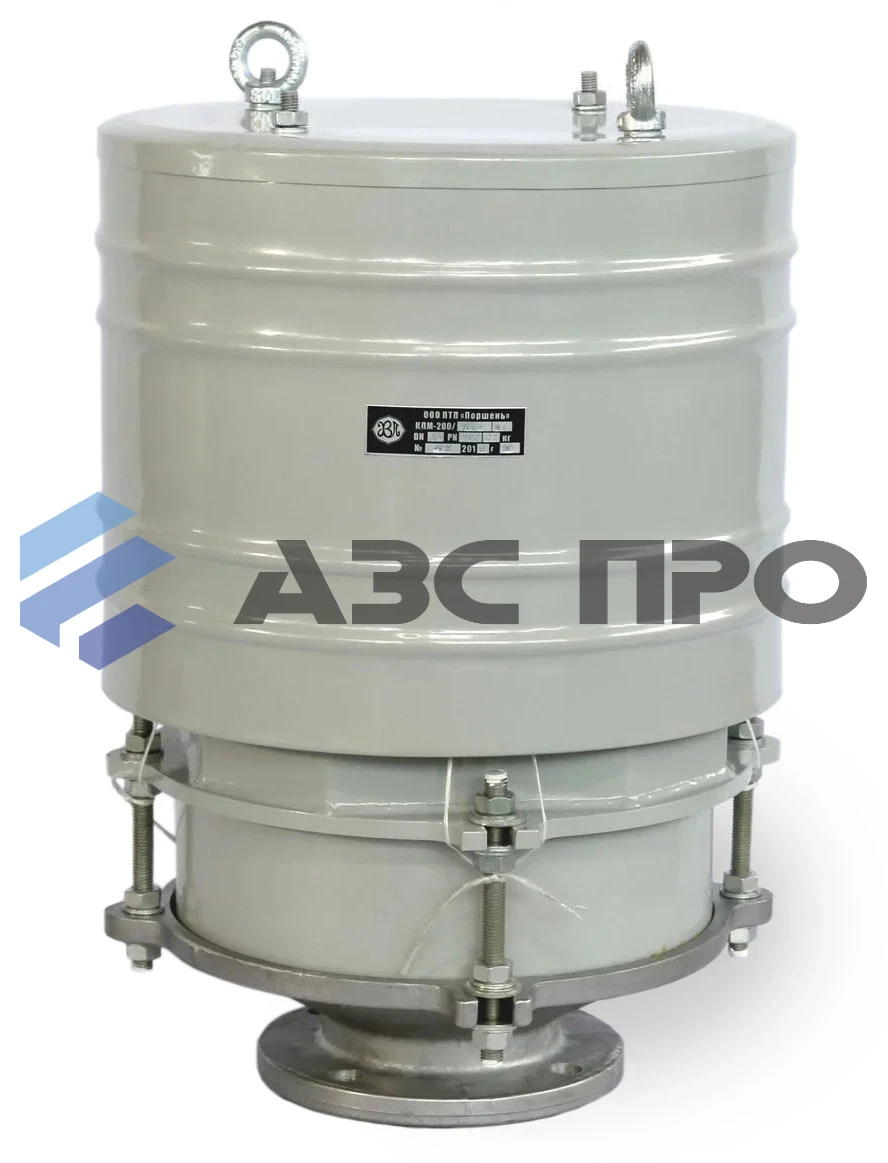

Клапан дыхательный КДМ-200/200 К
Клапан дыхательный КДМ-200/200 К — устройство для защиты резервуаров от избыточного давления и вакуума при наливе или сливе нефтепродуктов. Предотвращает утечку паров и попадание атмосферного воздуха внутрь ёмкости. Устанавливается на резервуары на АЗС, нефтебазах, химических и топливных складах.
Устройство
- Корпус из алюминия или стали с антикоррозийным покрытием
- Пружинный клапанный механизм давления и вакуума
- Опломбируемый защитный колпак
- Сетка для защиты от загрязнений
- Фланцевое присоединение к патрубку резервуара
Корпус клапана, изготовленный методом штамповки-сварки. Вакуумный затвор состоит из тарелки, перекрывающей соответствующее седло в корпусе, и фторопластового ограничителя, фиксирующегося на корпусе и контролирующего перемещение тарелки относительно седла. Герметичность соединения между затвором и седлом предотвращает попадание воздуха внутрь резервуара. В верхней части корпуса расположено седло для клапана давления, который выпускает газовоздушную смесь из резервуара. Поверхности тарелок, вступающие в контакт, покрыты фторопластовой пленкой, что предотвращает их смерзание.
Преимущества
- Надёжная защита резервуара от перепадов давления
- Снижение потерь светлых нефтепродуктов
- Соответствие промышленным стандартам и ГОСТ
- Простота монтажа и эксплуатации
- Возможность настройки давления и вакуума
Условия эксплуатации
Клапан рассчитан на эксплуатацию при температуре окружающей среды от –40 до +60 °C и влажности до 95% при 25 °C. Имеет исполнение У/УХЛ по ГОСТ 15150–69. Подходит для работы в условиях дождя, снега, высоких температур и запылённости воздуха. Может использоваться в северных регионах и на объектах с круглосуточным режимом работы.
Принцип работы
Клапаны КДМ монтируются на резервуар с помощью присоединительного фланца.
Когда резервуар "вдыхает", в полости клапана образуется вакуум, идентичный вакууму в газовом пространстве резервуара. Как только вакуум достигает заданного значения (порога срабатывания), тарелки вакуумных затворов открываются, соединяя газовое пространство резервуара с атмосферой и обеспечивая приток воздуха в резервуар. После снижения вакуума ниже расчетного уровня затвор закрывается, и резервуар становится герметичным.
Когда резервуар "выдыхает", в корпусе клапана создается избыточное давление, равное давлению внутри резервуара. Это давление прижимает тарелки вакуумных затворов к их седлам и воздействует на тарелку клапана давления, пытаясь ее поднять. Если давление превышает порог срабатывания, тарелка клапана давления открывается, и газ выходит из резервуара в атмосферу. Как только избыточное давление падает ниже установленного значения, тарелка возвращается в исходное положение, и затвор закрывается.
Технические характеристики
| Производитель | Поршень |
| Модель | КДМ‑200/200 К |
| Условный проход, DN | 200 мм |
| Давление срабатывания | 180–200 мм вод. ст. (1764–1961 Па) |
| Вакуум срабатывания | 35–40 мм вод. ст. (343–392 Па) |
| Пропускная способность | до 1800 м³/ч |
| Материал корпуса | Сталь / алюминий |
| Температура эксплуатации | –40…+60 °C |
| Тип присоединения | Фланцевый |
| Климат. исполнение | У, УХЛ (кат. 1 ГОСТ 15150‑69) |
| Параметры изделия | КДМ-200/100К | КДМ-200/150К | КДМ-200/200К | КДМ-200/250К |
|---|---|---|---|---|
| диаметр условного прохода, мм (DN) | 100 | 150 | 200 | 250 |
| пропускная способность, м³/ч, не менее | 150 | 200 | 220 | 250 |
| давление срабатывания, Па (мм вод. ст.) | 1350-1450 (135-145) | |||
| вакуум срабатывания, Па (мм вод. ст.) | 100-150 (10-15) | |||
| температурный диапазон работы, °С; | от –60 до +40 | |||
| Габаритные размеры, мм, не более: | ||||
| диаметр, мм (DK) | 380 | 380 | 380 | 450 |
| высота, мм (H) | 580 | 610 | 580 | 580 |
| масса, кг | 31 | 31 | 31 | 31 |
| ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||
| диаметр фланца, мм (D) | 205 | 260 | 315 | 370 |
| диаметр межцентрового расстояния, мм (D1) | 170 | 225 | 280 | 335 |
| диаметр отверстия, мм (d) | 18 | 18 | 18 | 18 |
| количество отверстий, шт. (n, шт.) | 4 | 4 | 4 | 6 |
