Фильтр сливной ФС (ФС-1, соединение резьбовое)
Фильтр сливной ФС — основное устройство для грубой очистки дизеля, бензина и других светлых нефтепродуктов во время слива в резервуары АЗС и нефтебаз. Надёжно задерживает механические примеси, защищая емкости и технологическое оборудование.
Устанавливается на приёмной линии резервуаров как часть комплекта сливного оборудования. Предотвращает попадание грязи, песка, окалин и других твёрдых частиц в ёмкости.
Фильтры сливные комбинированные изготавливаются в 2-х вариантах: ФС-1 - с одним вводным патрубком, ФС-2 - с двумя вводными патрубками.
Каждый фильтр выпускается либо с резьбовым выходным патрубком (ФС‑1 / ФС-2), либо с фланцевым (ФС‑1Ф / ФС-2Ф).
Устройство и особенности
- Корпус из углеродистой или нержавеющей стали, исполнение по ГОСТ 15150‑69 (У, УХЛ), подходит для наружной установки;
- Съёмная крышка на трёх гайках — облегчает обслуживание и замену фильтрующей сетки;
- Сменный фильтрующий элемент с ячейками до 500 мкм, задерживает крупные частицы;
- Отстойник в нижней части корпуса — сохраняет осадок до технического обслуживания;
- Вертикальный монтаж, присоединение входа и выхода — резьба G3/G4 или фланцы DN 80/100.
Преимущества
- Эффективная грубая очистка топлива;
- Прочный конструктив, устойчив к климатическим условиям;
- Удобное обслуживание и быстрая очистка;
- Соответствует стандартам безопасности и эксплуатации на АЗС;
- Долговечность — срок службы до 6 лет, ресурс ≈ 5000 сливов автоцистерн.
Условия эксплуатации
Температурный диапазон от –60 °C до +70 °C (или +40 °C, в зависимости от исполнения). Рабочее давление — до 0,1 МПа (1 кг/см²). Подходит для прямого монтажа на резервуары подвального и наземного исполнения.
Пример обозначения при заказе: ФС-2 УХЛ1 ТУ 3689-002-37381215-2014, где:
ФС-2 – фильтр сливной комбинированный с двумя вводными патрубкам,
Технические характеристики
| Модель | ФС‑1 (резьбовое) / ФС‑1Ф (фланцевое) |
| Назначение | Грубая очистка нефтепродуктов |
| Присоединение вход/выход | G3 / G4 (или фланец DN 80–100) |
| Степень фильтрации | ≤ 500 мкм |
| Габариты L×B×H, мм | Резьба: 188×253×276 Фланец: 215×253×276 |
| Вес, кг | 4,2 (резьба) / 7,2 (фланец) |
| Рабочее давление | ≤ 0,1 МПа (1 кг/см²) |
| Температура эксплуатации | –60…+70 °C |
| Климатическое исполнение | У, УХЛ, категория 1 по ГОСТ 15150‑69 |
| Характеристика | ФС-1 присоединение | ФС-2 присоединение | |||
|---|---|---|---|---|---|
| резьбовое | фланцевое | резьбовое | фланцевое | ||
| Габаритные размеры фильтра, мм, не более: | длина L | 188 | 206 | 188 | 206 |
| ширина | 350 | 507 | |||
| высота | 454 | ||||
| Резьба присоединительная G | на выходном патрубке | G 4 | - | G 4 | - |
| Присоединительные размеры, мм | D | - | 205 | - | 205 |
| D1 | - | 170 | - | 170 | |
| d | - | 18 | - | 18 | |
| n, шт. | - | 4 | - | 4 | |
| Масса, кг | 7,2 | 9,1 | 10,9 | 12,8 | |

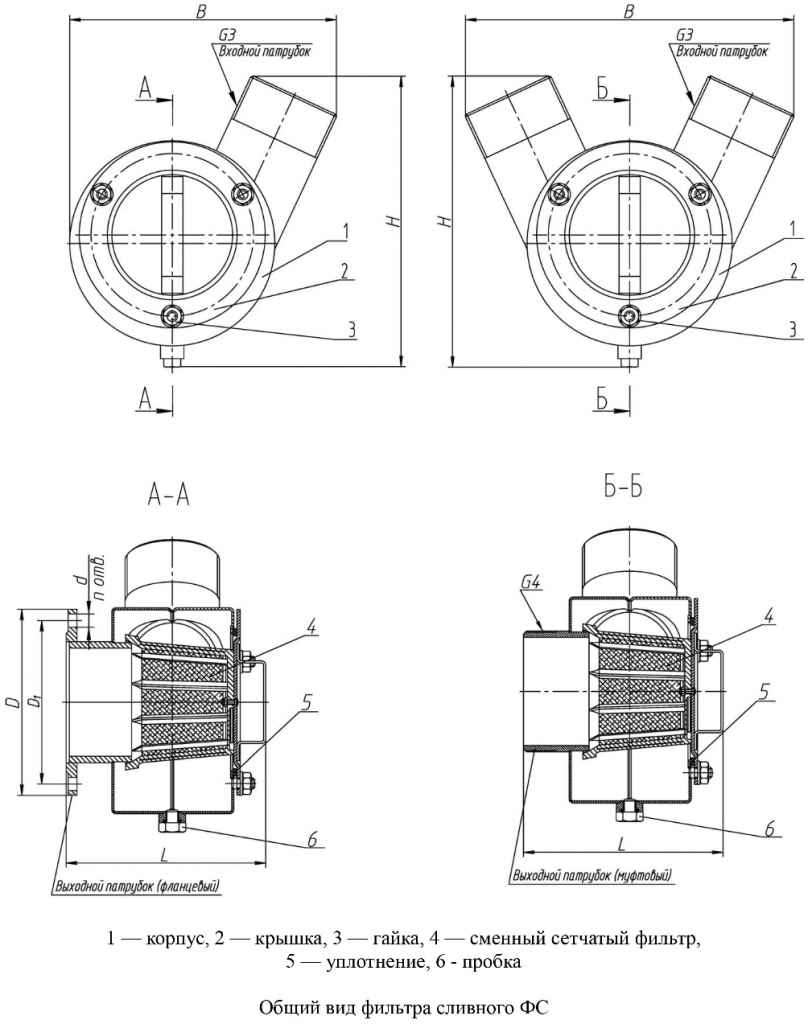

Чертеж фильтр сливной ФС-1 / ФС-2:
