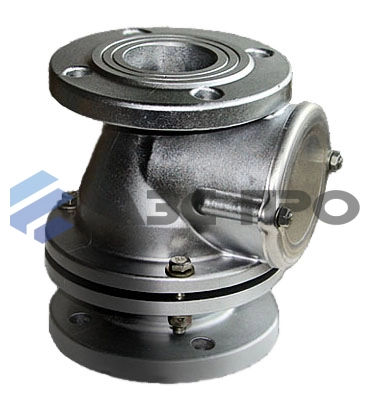

Клапан дыхательный КДЗТ-50А
Клапан дыхательный закрытого типа КДЗТ‑50А — надёжный клапан с огнезадерживающим элементом для герметизации газового пространства в резервуарах светлых нефтепродуктов. Предотвращает деформацию конструкции, снижает потери паров и не допускает проникновения пламени.
Устройство
- Корпус и переходник из алюминия (опционально — сталь/нержавейка) с фланцем DN 50;
- Два клапана — тарелки давления и вакуума с пружинами и грузами;
- Кассетный огнезадерживающий элемент;
- Смотровое окно, крышка с уплотнением и козырёк;
- Климатич. исполнение: У, УХЛ (кат. 1 по ГОСТ 15150‑69).
Преимущества
- Рабочее давление до 1000 Па, вакуум до 250 Па;
- Срабатывает при давлении 850 ± 50 Па, вакуум — 100–150 Па;
- Пропускная способность до 22 м³/ч;
- Огнезадерживающий элемент предотвращает вспышки;
- Рабочий диапазон –60…+70 °C, влажность до 100%;
- Лёгкий, коррозионно-стойкий корпус — прост в обслуживании.
Условия эксплуатации
Монтаж — на фланец резервуара. Рабочие условия: температура –60…+70 °C, влажность до 100%. Давление до 1000 Па, вакуум до 250 Па. Может эксплуатироваться без защитного навеса.
Особенности модели
- Компактный DN 50 (длина ~170 мм, ширина ~145 мм, высота ~176 мм);
- Сменный кассетный огнезадерживающий элемент;
- Корпус доступен в алюминии, стали или нержавейке;
- Срок службы — до 15 лет, сертификация по ТУ 3689‑004 и ГОСТ;
- Минимальные эксплуатационные расходы.
Технические характеристики
| Производитель | Поршень / Газовик |
| Модель | КДЗТ‑50А |
| Условный проход, DN | 50 мм |
| Рабочее давление | до 1000 Па (100 мм вод. ст.) |
| Рабочий вакуум | до 250 Па (25 мм вод. ст.) |
| Давление срабатывания | 850 ± 50 Па (85 ± 5 мм вод. ст.) |
| Вакуум срабатывания | 100–150 Па (10–15 мм вод. ст.) |
| Пропускная способность | до 22 м³/ч |
| Габариты (L×W×H) | 170×145×176 мм |
| Материал корпуса | Алюминий (опц. сталь/нерж.) |
| Климатическое исполнение | У, УХЛ, кат. 1 (ГОСТ 15150‑69) |
| Масса | до 3,5 кг |
| Наименование параметров | КДЗТ-50А | КДЗТ-100А | КДЗТ-150А | |
|---|---|---|---|---|
| Условный проход DN | 50 | 100 | 150 | |
| Рабочее давление, Па (мм. вод. ст.), не более | 1000 (100) | 2400 (240) | ||
| Рабочий вакуум, Па (мм. вод. ст.), не более | 250 (25) | 270 (27) | ||
| Давление срабатывания, Па (мм. вод. ст.), не более | 900 (90) | 2000 (200) | ||
| Вакуум срабатывания, Па (мм. вод. ст.), не более | 150 (15) | 270 (27) | ||
| Пропускная способность, м3/ч, не менее | 22 | 120 | 200 | |
| Габаритные размеры, мм, не более | длина L, ширина , высота H |
170 140 176 |
220 232 271 |
302 270 288 |
| Присоединительные размеры, мм, не более | D, D1, d, n |
140 110 14 4 |
205 170 18 4 |
260 225 18 8 |
| Масса, кг, не более | 3,2 | 6,5 | 13 | |
