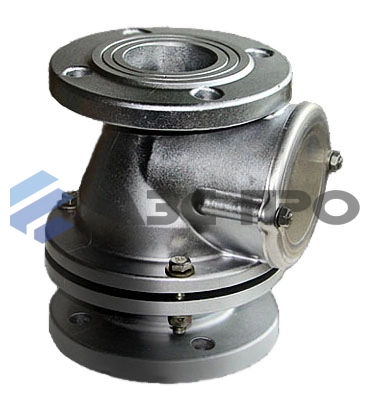

Клапан дыхательный КДЗТ-100А
Клапан дыхательный закрытого типа КДЗТ‑100А — надёжный клапан с огнезадерживающим элементом, который герметизирует газовое пространство резервуаров с нефтепродуктами и регулирует давление и вакуум в пределах безопасных параметров.
Устройство
- Корпус с фланцем DN 100 из алюминия (опционально — сталь/нержавейка);
- Тарелки давления и вакуума с пружинами и грузами;
- Кассетный огнезадерживающий элемент;
- Смотровое окошко, крышка с уплотнением и козырёк;
- Климатические исполнения: У, УХЛ категории 1 (ГОСТ 15150‑69).
Преимущества
- Рабочее давление до 1000 Па (100 мм вод. ст.), вакуум до 250 Па;
- Срабатывание при давлении 900 Па и вакууме 150 Па;
- Пропускная способность до 120 м³/ч;
- Снижает потери паров, защищает от воспламенения;
- Рабочий диапазон –60…+70 °C, влажность до 100%;
- Лёгкий, коррозионно-стойкий корпус, прост в обслуживании;
Условия эксплуатации
Монтаж фланцем вниз на патрубок резервуара. Рабочий диапазон: температура –60…+70 °C, влажность до 100%. Давление до 1000 Па, вакуум до 250 Па. Срабатывание давления при 900 Па, вакуума — при 150 Па. Не требует навеса.
Особенности модели
- Типоразмер DN 100;
- Сменный кассетный огнезадерживающий элемент;
- Доступ к тарелкам через крышку;
- Корпус доступен в алюминии, стали или нержавейке;
- Сертификация по ТУ 3689‑004‑37381215‑2014, срок службы ≥ 15 лет.
Технические характеристики
| Производитель | Поршень / Газовик |
| Модель | КДЗТ‑100А |
| Условный проход, DN | 100 мм |
| Рабочее давление | 1000 Па (100 мм вод. ст.) |
| Рабочий вакуум | 250 Па (25 мм вод. ст.) |
| Давление срабатывания | 900 Па (90 мм вод. ст.) |
| Вакуум срабатывания | 150 Па (15 мм вод. ст.) |
| Пропускная способность | 120 м³/ч |
| Габариты (L×W×H) | 220×232×271 мм |
| Материал корпуса | Алюминий / сталь / нержавейка |
| Масса | до 6,5 кг |
| Климат. исполнение | У, УХЛ (кат. 1 ГОСТ 15150‑69) |
| Наименование параметров | КДЗТ-50А | КДЗТ-100А | КДЗТ-150А | |
|---|---|---|---|---|
| Условный проход DN | 50 | 100 | 150 | |
| Рабочее давление, Па (мм. вод. ст.), не более | 1000 (100) | 2400 (240) | ||
| Рабочий вакуум, Па (мм. вод. ст.), не более | 250 (25) | 270 (27) | ||
| Давление срабатывания, Па (мм. вод. ст.), не более | 900 (90) | 2000 (200) | ||
| Вакуум срабатывания, Па (мм. вод. ст.), не более | 150 (15) | 270 (27) | ||
| Пропускная способность, м3/ч, не менее | 22 | 120 | 200 | |
| Габаритные размеры, мм, не более | длина L, ширина , высота H |
170 140 176 |
220 232 271 |
302 270 288 |
| Присоединительные размеры, мм, не более | D, D1, d, n |
140 110 14 4 |
205 170 18 4 |
260 225 18 8 |
| Масса, кг, не более | 3,2 | 6,5 | 13 | |
